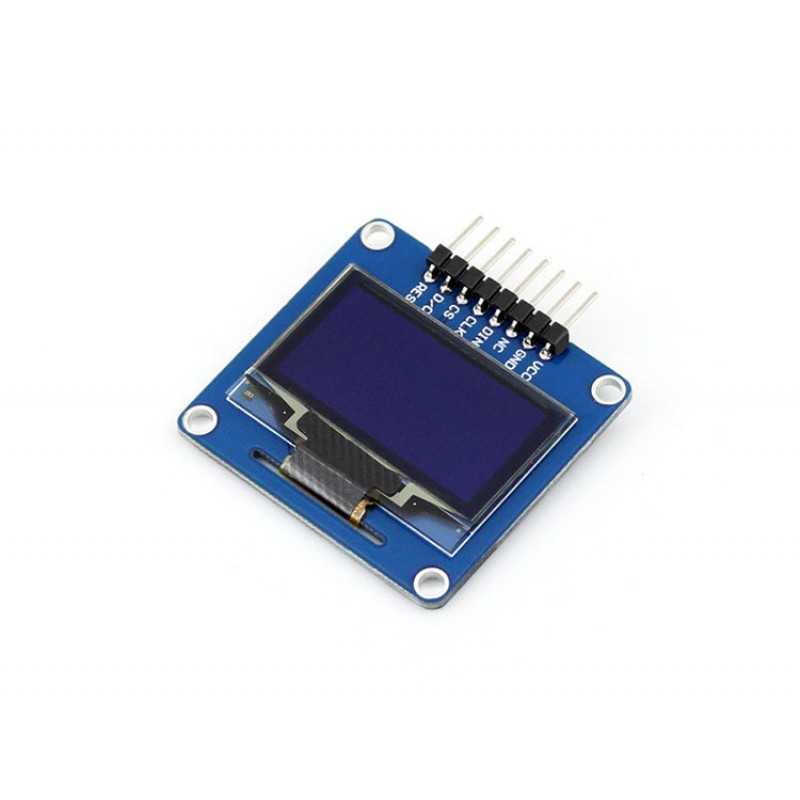

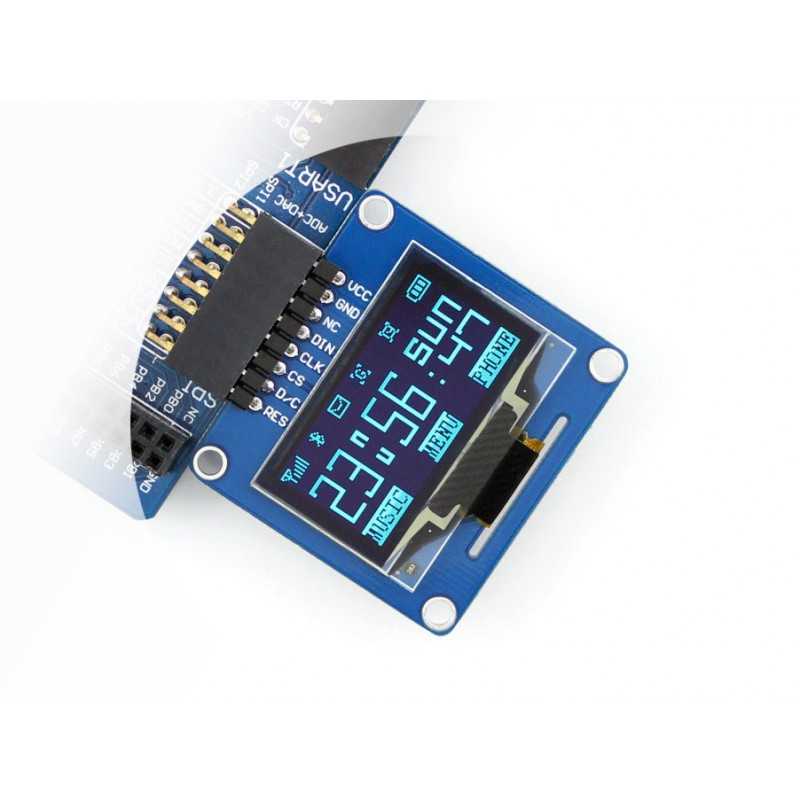

WaveShare 1.3 inch OLED Ekran - 128x64 (A)

SÜRÜCÜ ÇİPİ

SH1106

ARAYÜZ

3 telli SPI, 4 telli SPI, I2C

ÇÖZÜNÜRLÜK

128*64

EKRAN BOYUTU

1.3inch

RENKLER

Blue

GÖRÜNÜR AÇI

>160°

ÇALIŞMA SICAKLIĞI. (℃)

-30~70

SAKLAMA DERECESİ. (℃)

-30~80

ÇALIŞMA GERİLİMİ

3.3V / 5V

UYGULANABİLİRLİK

Raspberry Pi / Jetson Nano / Arduino / STM32 gibi donanım platformları

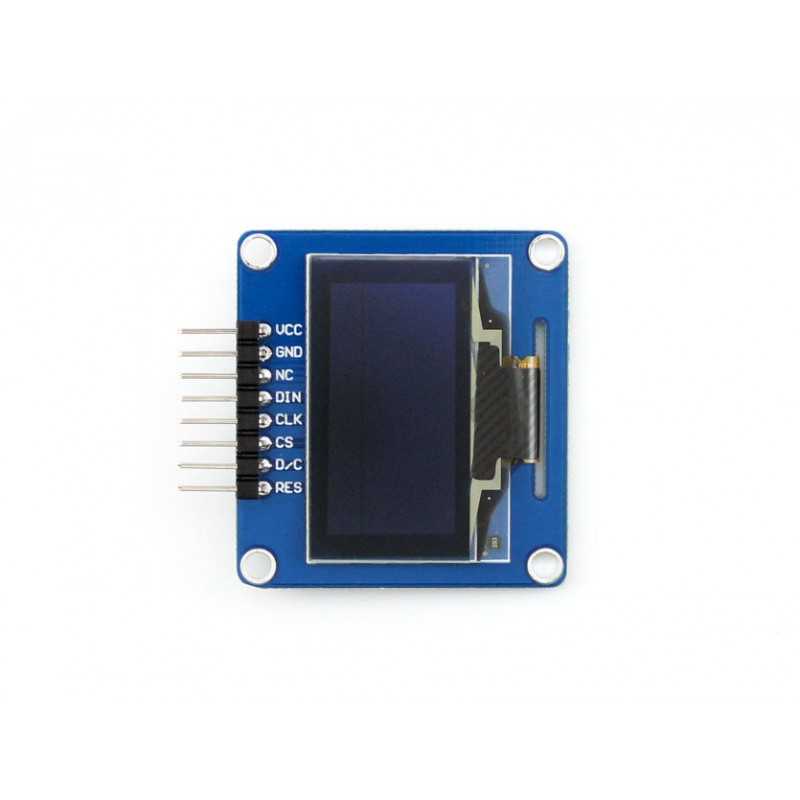

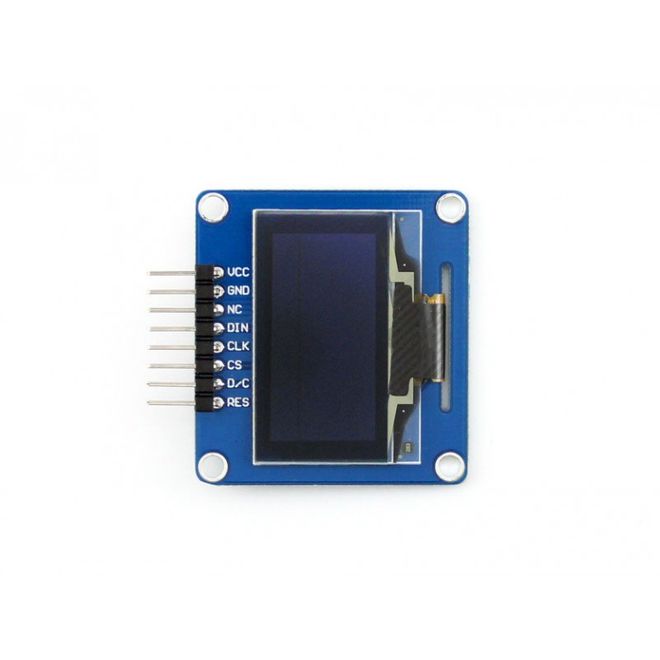

PIN NO.

SEMBOL

AÇIKLAMA

1

VCC

Güç pozitif (3,3 ~ 5V güç girişi)

2

GND

Zemin

3

NC

NC

4

DIN

Veri girişi

5

CLK

Saat sinyal girişi

6

CS

Çip seçimi, düşük aktif

7

D/C

Komut sinyali, komut için düşük seviye, veri için yüksek seviye

8

RES

Sıfırlama sinyali, düşük aktif

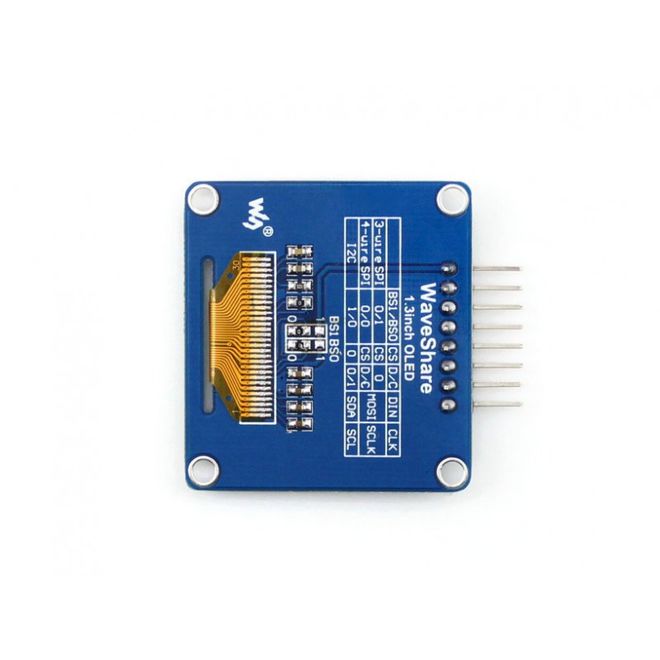

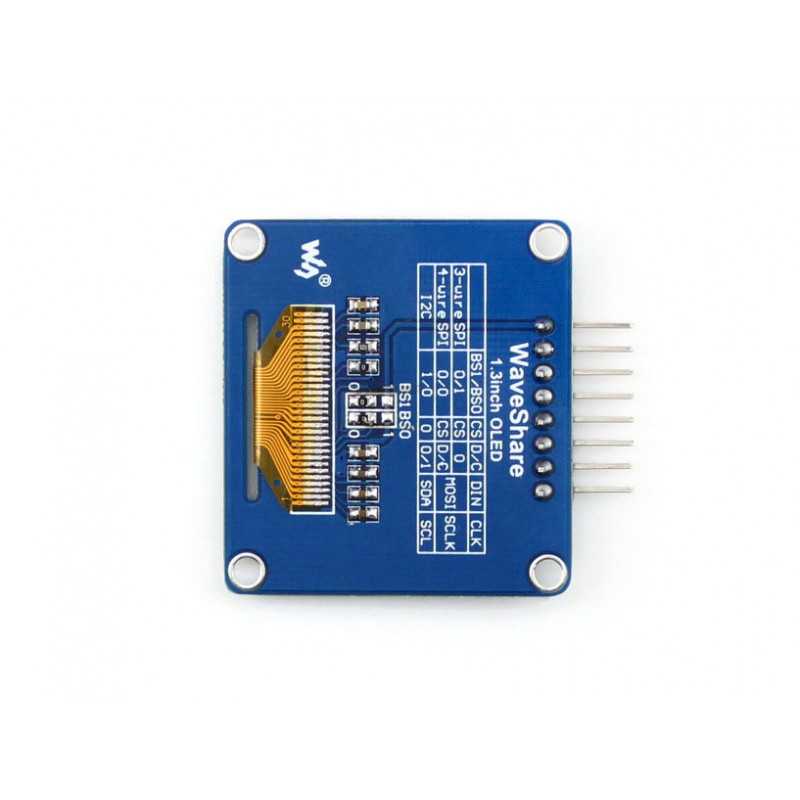

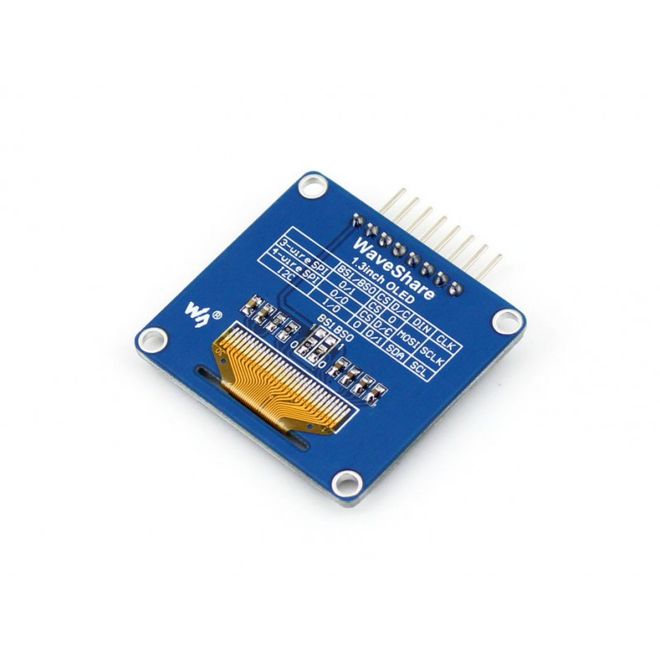

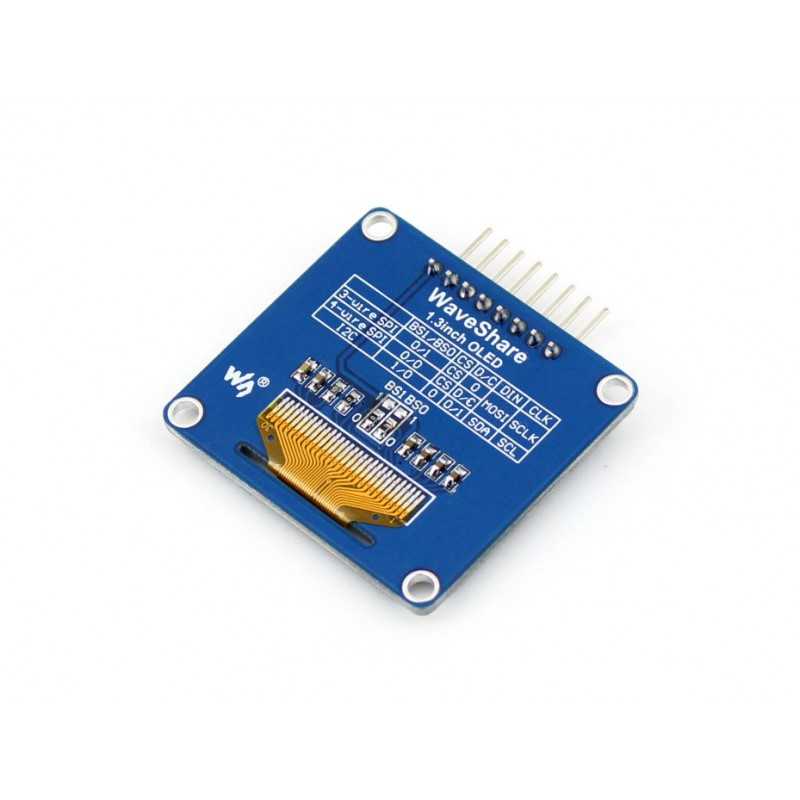

MOD / ARAYÜZ

BS0/BS1

DIN

SCK

3-wire SPI

1/0

MOSI

SCLK

4-wire SPI

0/0

I2C

0/1

SDA

SCL
