2 Channel PWM Signal Generator Module

2 Kanal PWM Sinyal Üretici Modül

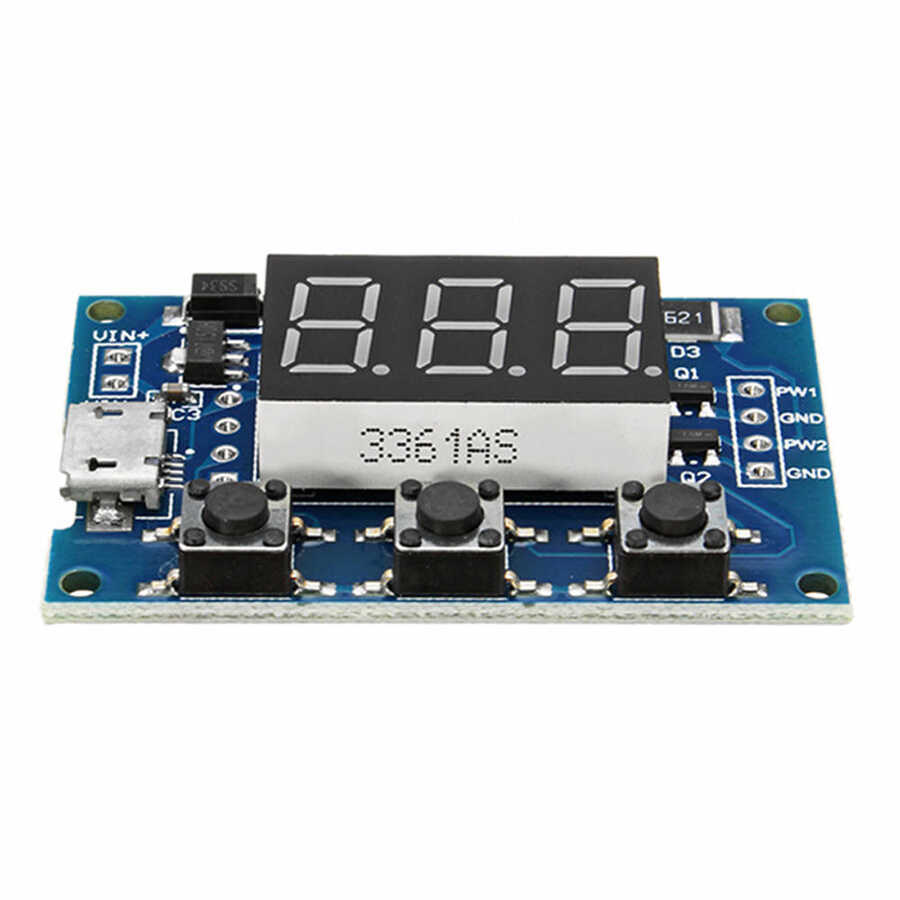

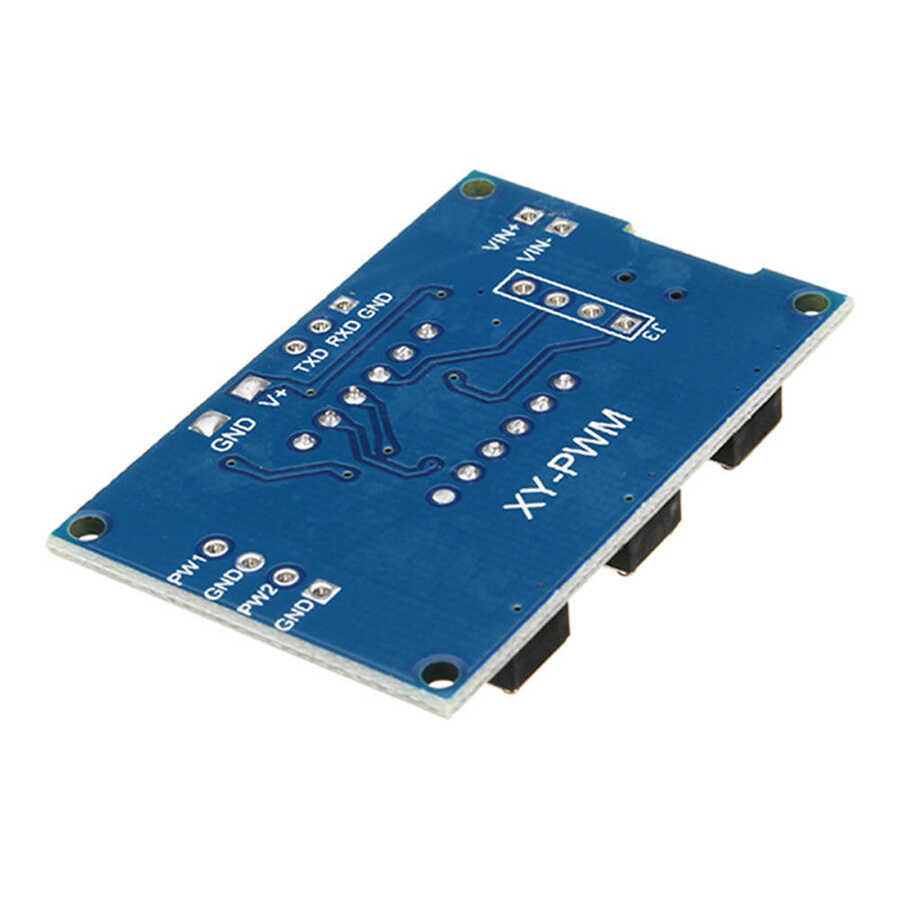

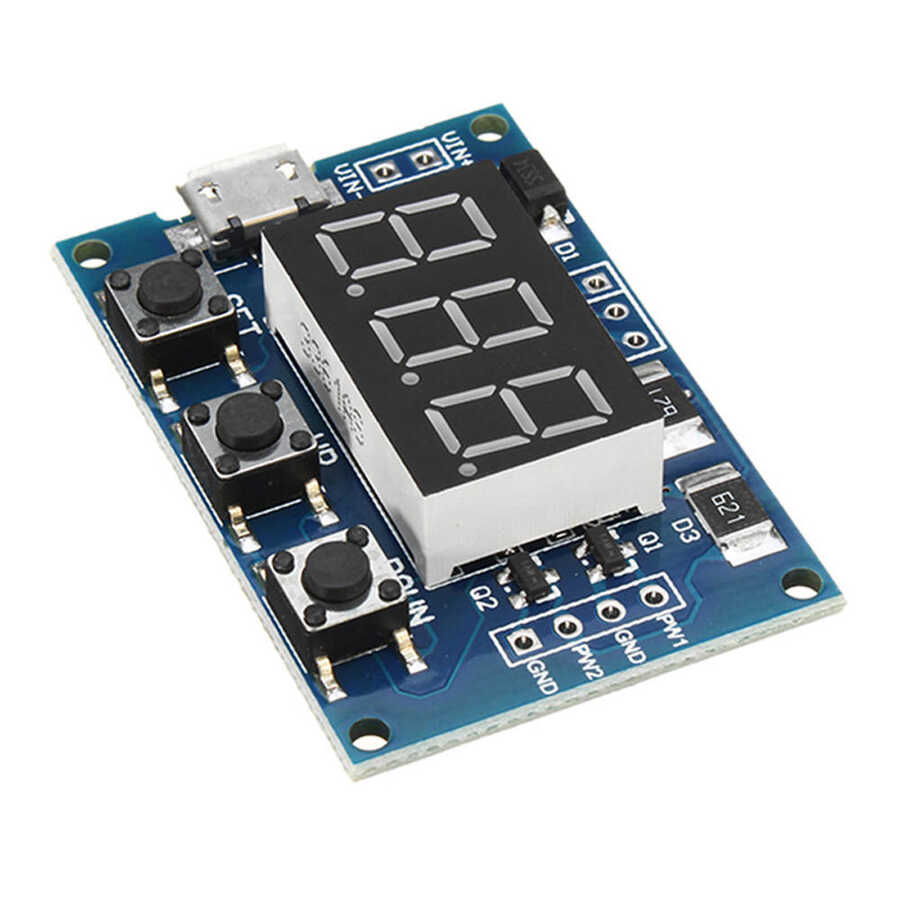

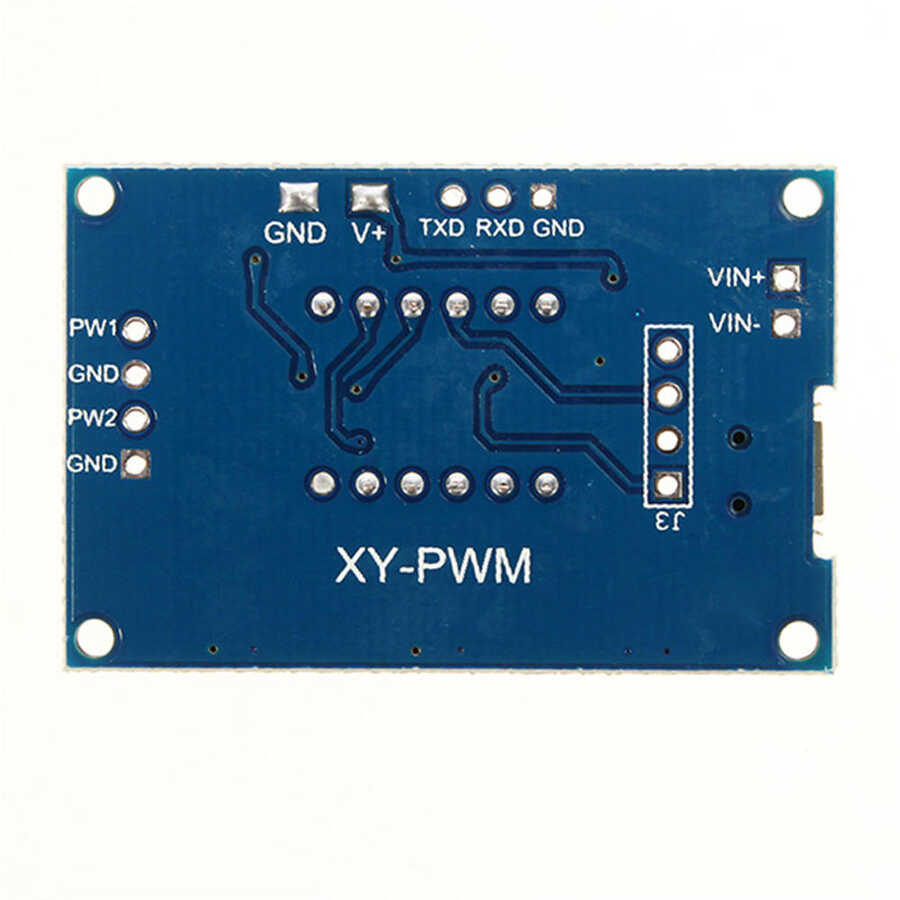

1Hz-150kHz frekans ve %0-%100 görev döngüsü aralığında (duty cycle) ayarlanabilir PWM sinyal üretebilen 2 çıkışlı bir karttır. Her bir çıkışın görev döngüsü ve frekansı kart üzerindeki butonlar ile ayarlanır. 5-30V aralığındaki bir DC güç kaynağı ile beslenebileceği gibi üzerindeki mikro USB vasıtasıyla da beslenebilir. Yüksek frekans doğruluğuna sahiptir. Kart üzerindeki RXD ve TXD çıkışları ile seri iletişim kurabilir.

Projelerinizde kolaylık sağlayacak bir üründür. Örneğin kare dalga jeneratörü olarak test çalışmalarında kullanılabileceği gibi bir motor sürücüye sinyaller göndererek step motor kontrolünde kullanabilirsiniz.

PWM Sinyali Nasıl Ayarlanır?

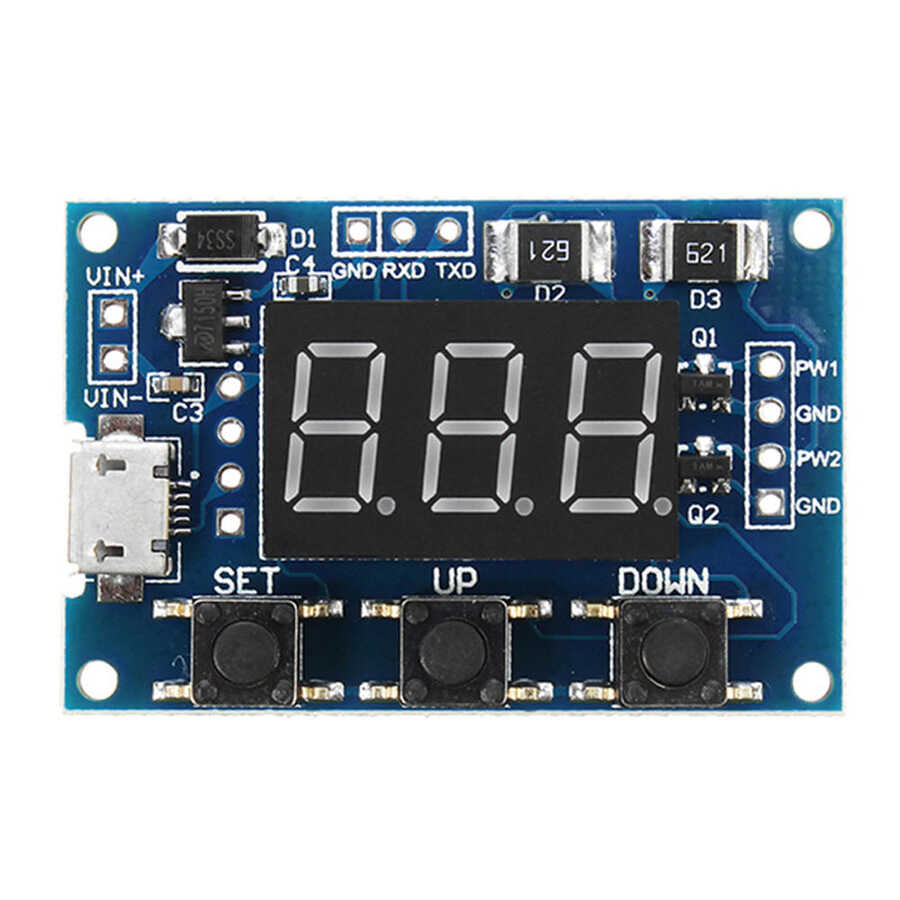

Kart üzerindeki sırasıyla “SET”, “UP” ve “DOWN” olmak üzere 3 buton bulunur. “SET” butonuna kısa bastığınızda toplam 4 parametrenin ayarını değiştirebileceğiniz seçenekleri gösterir. Bunlar sırasıyla FR1(PWM1 Frekansı), dU1(PWM1 Duty Cycle), FR2(PWM2 Frekansı) ve dU2(PWM2 Duty Cycle) ayarlarıdır. [SET] butonu ile ayarlamak istediğiniz parametreyi seçmeniz gerekmektedir. Ardından seçtiğiniz parametrenin değerini [UP] ve [DOWN] butonlarını kullanarak değiştirebilirsiniz. Ayar için 3 farklı frekans aralığı bulunmaktadır. (AAA:1Hz-999Hz, AA.A: 0.1 kHz – 99.9 kHz, A.A.A: 1kHz – 150 kHz) Frekans aralığını değiştirmek için [SET] butonuna basılı tutmanız gerekir. (A değerini kabul etmezse A yerine X yazınız)

Seri İletişim Parametreleri:

• Baud Rate: 9600
• Data bits: 8
• Stop bits: 1
• Parity bit: none
• Flow control: none

PWM Frekans Ayar Komutları:

• “S1FAAAT”: PWM1 frekansını AAA Hz olarak ayarla(001-999)
• "S1FAA.AT": PWM1 frekansını AA.A kHz olarak ayarla(00.1-99.9)
• "S1F:A.A.A.T": PWM1 frekansını AAA kHz olarak ayarla(0.0.1-1.5.0)
• “S1”: PWM1
• “S2”: PWM2
• “F”: Frekans
• “D”: Görev Döngüsü (Duty Cycle)
• “T”: Bitiş İşareti Biti

PWM Duty Cycle Komutları:

• "S1DAAAT": PWM1 görev döngüsünü AAA olarak ayarla(001 – 100)
• "S2DAAAT": PWM2 görev döngüsünü AAA olarak ayarla(001 – 100)
• Ayarları kaydedip çıkmak için: DOWN
• Ayarları kaydetmeden çıkmak için: FALL

Beraber Kullanılabilecek Ürünler:

• Header
• Jumper Kablolar

Teknik Özellikleri:

• Çalışma Voltajı: 5-30V
• Micro USB ile besleme imkanı
• Görev döngüsünü (duty cycle) ve frekansını ayarlayabileceğiniz birbirinden bağımsız 2 PWM sinyali
• Frekans Aralığı: 1Hz-150kHz
• Frakans Tutarlılığı: ± 2%
• Görev Döngüsü (Duty Cycle): %0 - %100
• Çıkış Genliği: 5V p-p (varsayılan) – ayarlanabilir
• Çıkış Akımı: 8-30mA
• Çalışma Sıcaklığı: -30℃ - 70℃
• Boyut: 41 x 28mm
• Kalınlık: 1.6mm
