Gelince Haber VerArduino projelerinde insan-makine haberleşmesinde görsellik öne çıkabilmektedir. Bu haberleşme için butonlar vb. girdi algılayan parçalar ve ekran gibi bilgi çıktısı veren elemanlar kullanılır. Bunların ayrı ayrı kullanılması büyük bir karmaşaya sebebiyet verebilmektedir. Tam bu sırada dokunmatik ekranlı lcdler devreye girerek, harici buton gibi kontrolcülere ihtiyaç duymadan arayüz üstünden doğrudan kontrol yapmaya izin vermektedir.

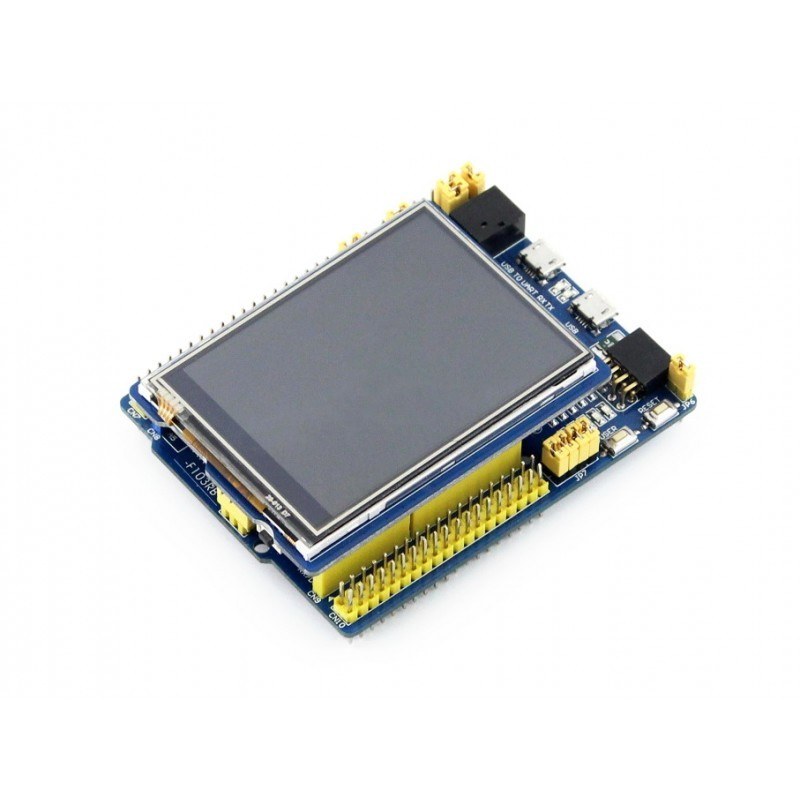

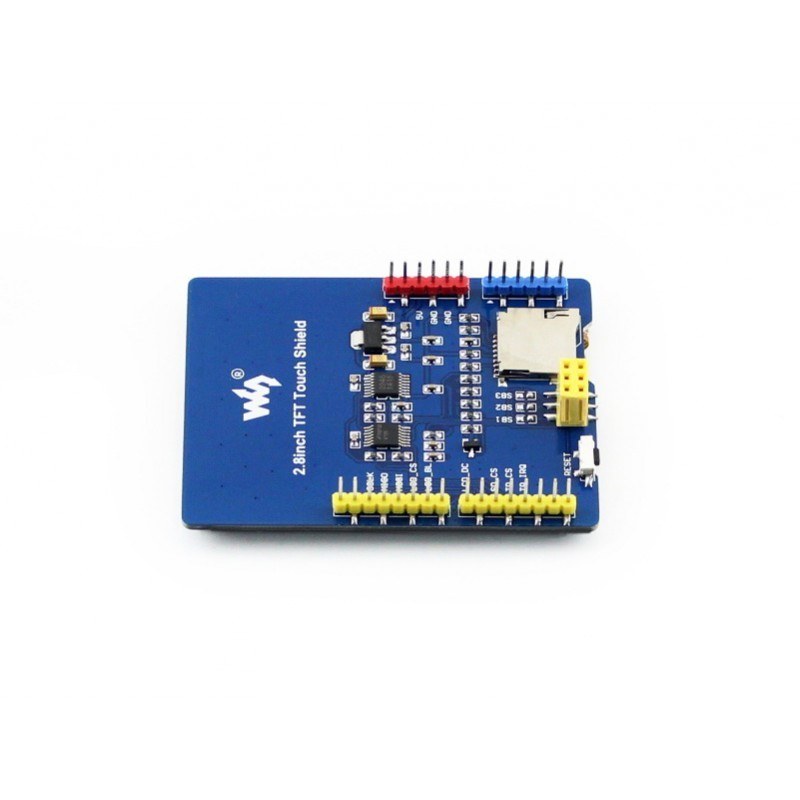

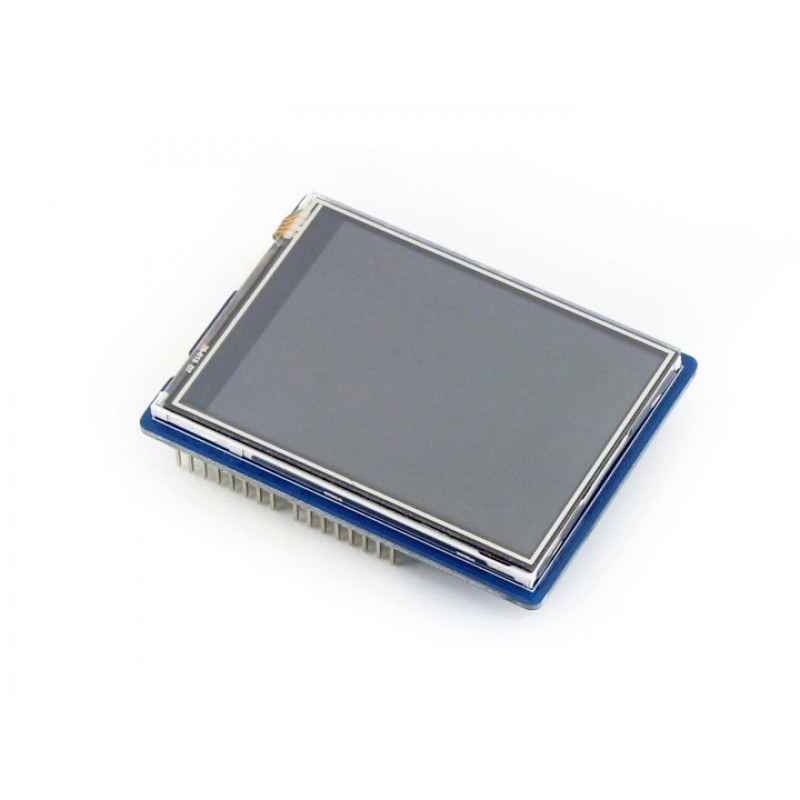

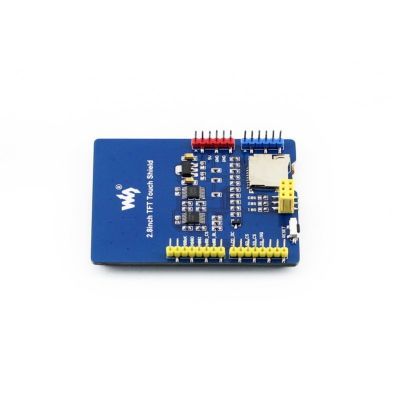

Birçok Arduino modeli ile (UNO ve Leonardo gibi) kullanabileceğiniz rezistif 320x240 çözünürlükte dokunmatik ekran shield'ıdır. Dahili kontrolcüsü sayesinde analog girişlerden daha hassas dokunmatik algılama yeteneğine sahiptir. Mikro SD kart slotu bulunur. Böylelikle mikro SD kartınızdaki resimleri kolaylıkla ekrandan gösterebilirsiniz. Ekran Arduino ile SPI arayüzünü kullanarak haberleşir. Arka aydınlatma program ile ayarlanabilir.

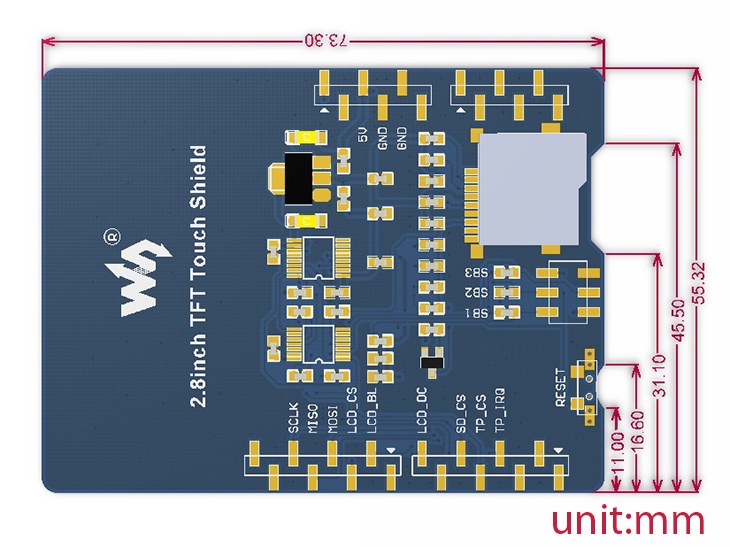

Pin | Sembol | Açıklama |
D3 | TP_IRQ | Dokunmatik panel interrupt |
D4 | TP_CS | Dokunmatik panel chip select |
D5 | SD_CD | Mikro SD chip select |
D7 | LCD_DC | LCD veri/komut seçimi |
D9 | LCD_BL | LCD arka aydınlatma |
D10 | LCD_CS | LCD chip select |
D11 | MOSI | SPI data girişi |
D12 | MISO | SPI data çıkışı |
D13 | SCLK | SPI clock |
