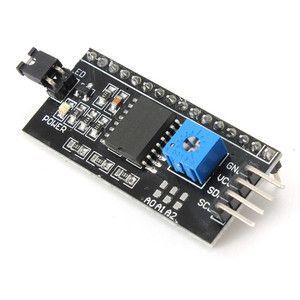

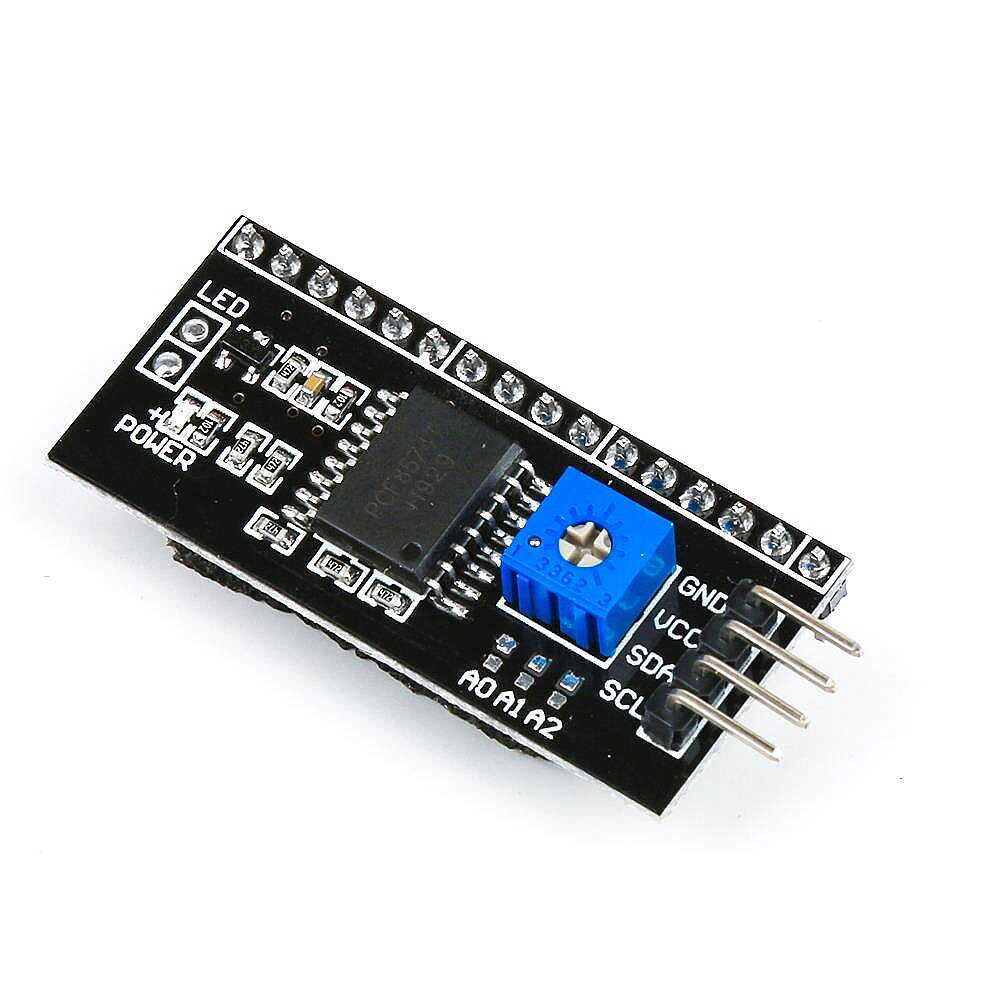

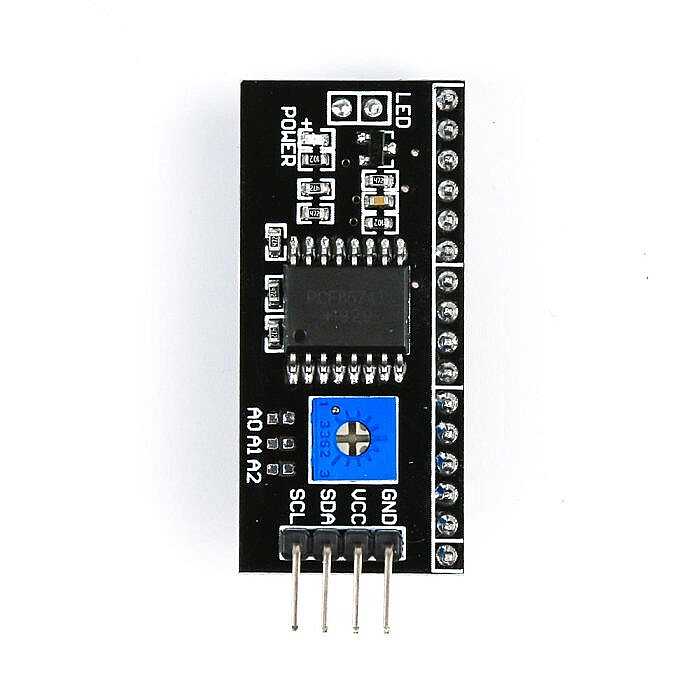

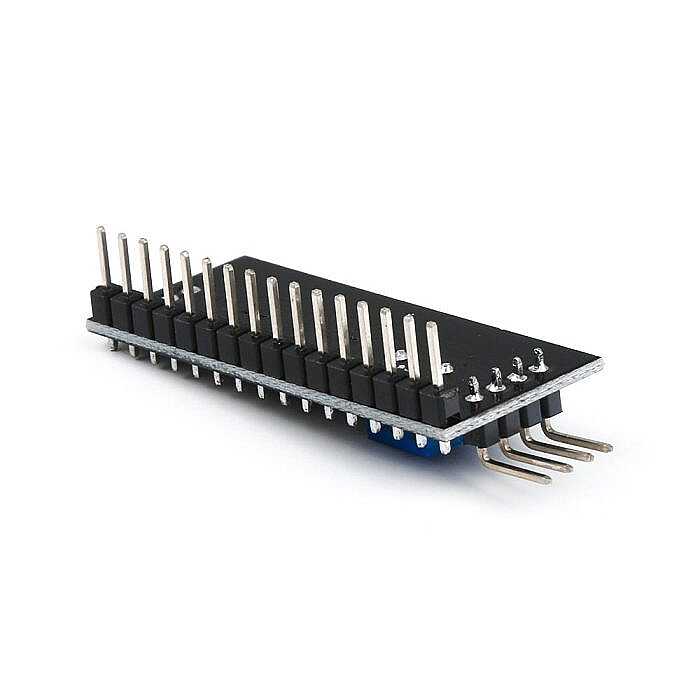

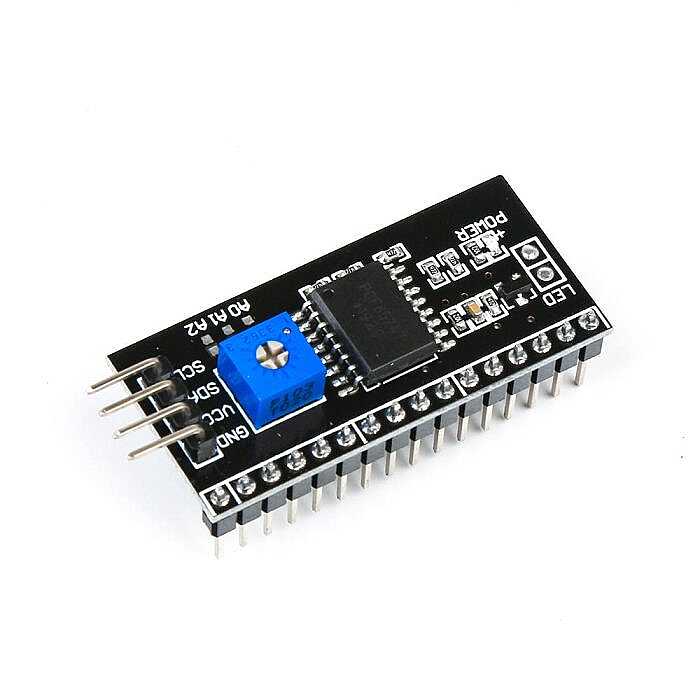

2x16, 4x20 ve benzer pin sırasına sahip olan birçok karakter LCD ekranı projenize sadece 2 adet haberleşme ve 2 adet güç pini ile bağlamanıza olanak tanıyan dönüştürücü karttır. Kart üzerinde yer alan jumper ile kullandığınız ekranın arka aydınlatmasını açıp kapatabilir, potansiyometre ile kontrast ayarını yapabilirsiniz. I2C haberleşmeye sahiptir (SDA ve SCL pinlerini kullanır). Üzerinde erkek tipi header lehimli olarak gönderilmektedir.
Kartın varsayılan I2C adresi 0x3F'dir. Üzerinde bulunan A0, A1 ve A2 lehim jumper'larını kullanarak bu adresin değiştirilmesi mümkündür. Detaylı bilgi için kart üzerinde bulunan PCF8574 entegresinin datasheet'ini inceleyebilirsiniz.
Özellikler:
- Çalışma gerilimi: 5V
- Kart boyutları: 54x18x10mm
