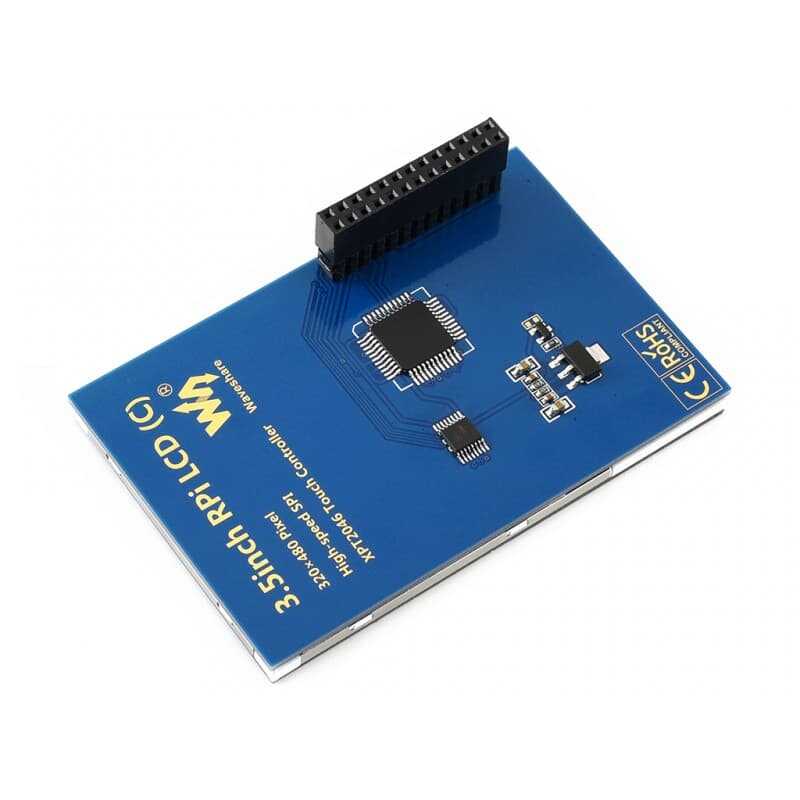

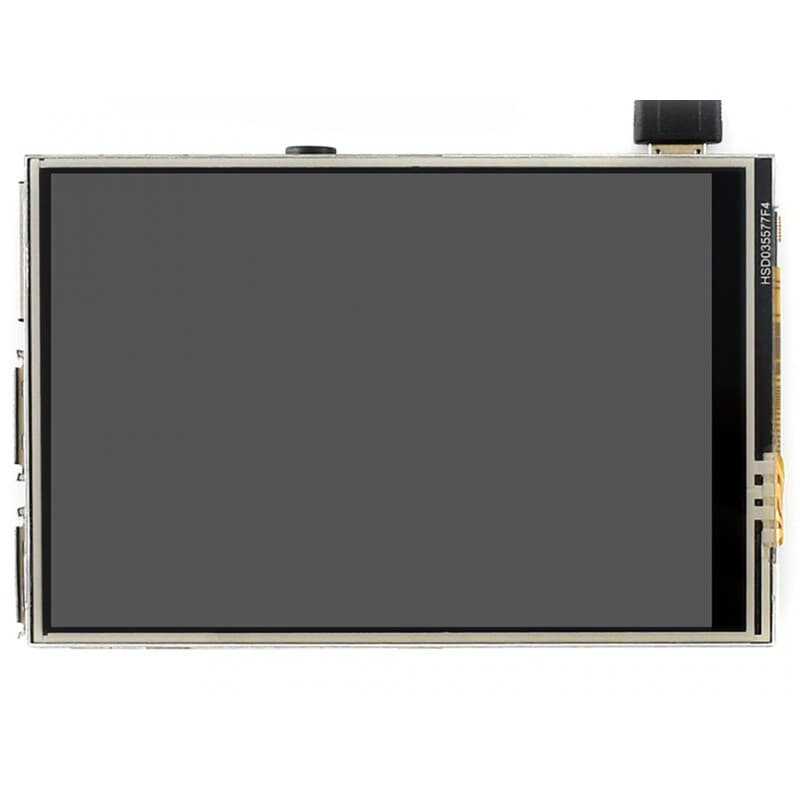

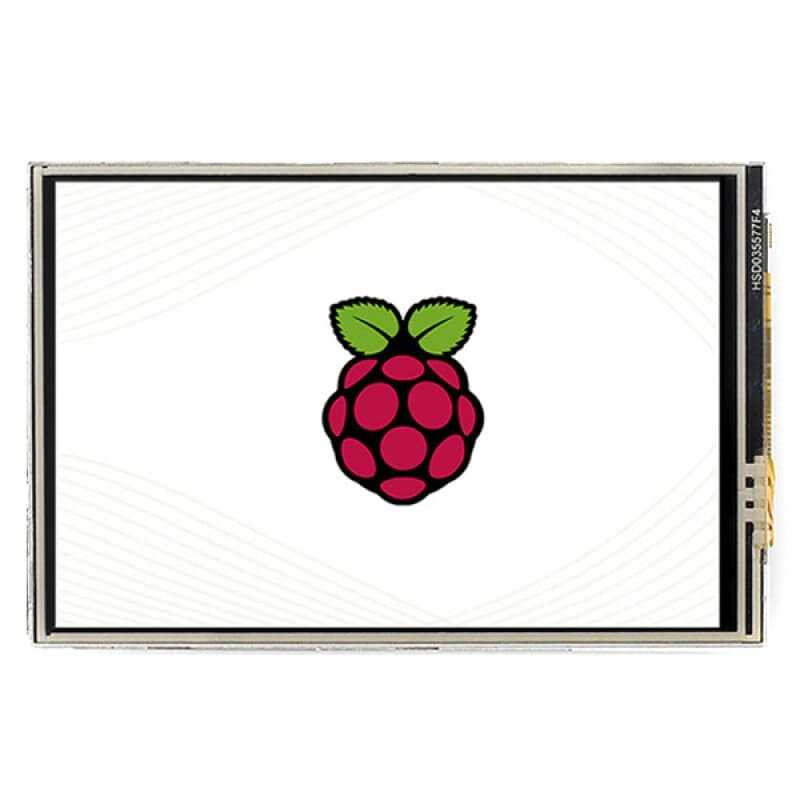

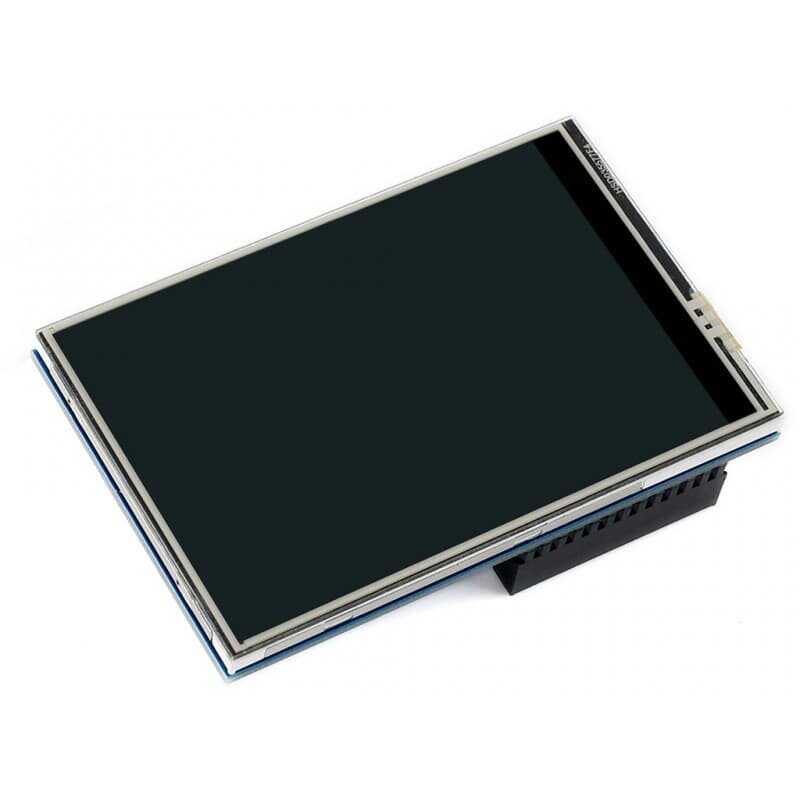

Gelince Haber VerRaspberry Pi ile kullanabileceğiniz 3.5” boyutlu, 480x320 piksel çözünürlüklü, yüksek yenileme hızına sahip rezistif dokunmatik özellikli LCD ekrandır.
Özellikler:
Teknik Özellikler:
Arayüz Tablosu:
Pin No. | Sembol | Tanım |
1, 17 | 3.3V | Power positive (3.3V power input) |
2, 4 | 5V | Power positive (5V power input) |
3, 5, 7, 8, 10, 12, 13, 15, 16 | NC | NC |
6, 9, 14, 20, 25 | GND | Ground |
11 | TP_IRQ | Touch Panel interrupt, low level while the Touch Panel detects touching |
18 | LCD_RS | Instruction/Data Register selection |
19 | LCD_SI / TP_SI | SPI data input of LCD/Touch Panel |
21 | TP_SO | SPI data output of Touch Panel |
22 | RST | Reset |
23 | LCD_SCK / TP_SCK | SPI clock of LCD/Touch Panel |
24 | LCD_CS | LCD chip selection, low active |
26 | TP_CS | Touch Panel chip selection, low active |
