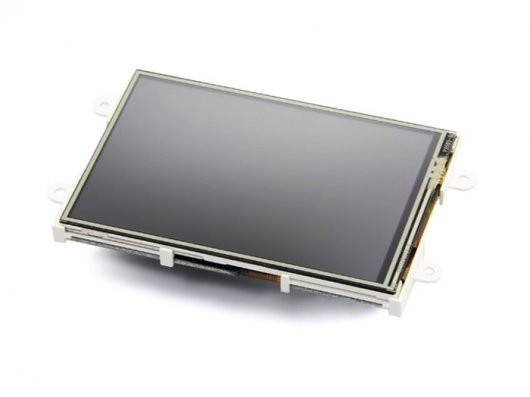

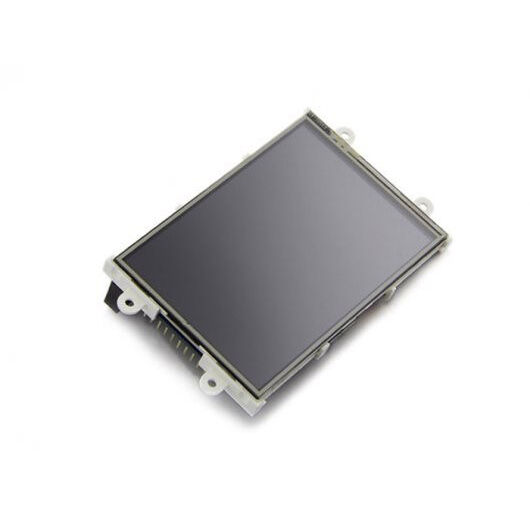

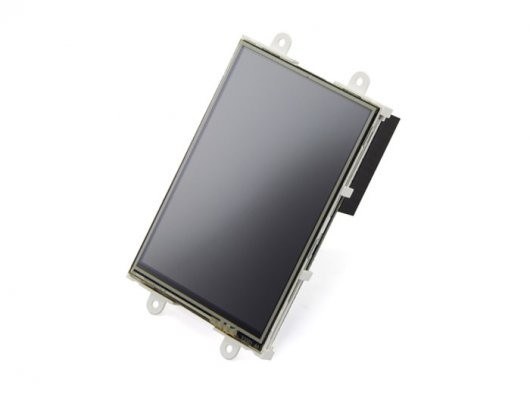

4DPi-35; Raspberry Pi için tasarlanan ve normalde HDMI'a gönderilen görüntünün görüntülenmesini sağlayan 3.5" boyutunda ve 480x320 piksel çözünürlüğünde bir ekrandır.
Dokunmatik paneliyle, mouse ihtiyaç duymadan Raspberry Pi'yi daha işlevsel bir hale getirebilirsiniz. Raspberry Pi 2/B+/A+/B modelleri ile uyumludur.
Normal Raspberry Pi ekranlarının aksine programlamaya veya harici bağlantılara ihtiyaç duymadan Raspberry Pi'ye monitör bağlarmış gibi bu ekranı bağlayarak ana ekran görüntüsü alınabilmektedir.
4DPi-35 ve Raspberry Pi arasındaki bağlantı yüksek hızlı 48Mhz SPI bağlantı ile sağlanır.
4DPi-35, Raspberry Pi nin işletim sistemi olan Raspbian işletim sistemi ile uyumluluğu baz alınarak tasarlanmıştır.

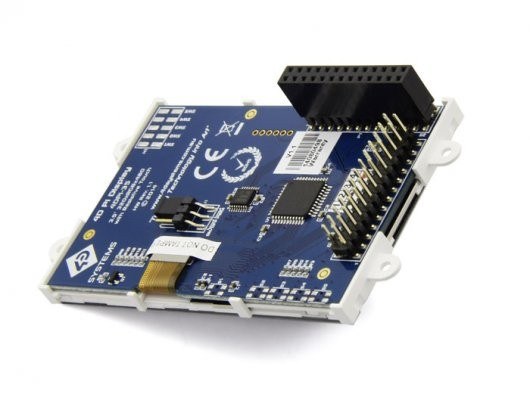

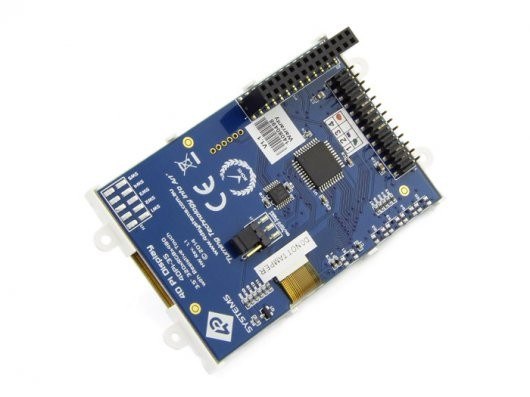

Breakout Header (P2) sayesinde Raspberry Pi GPIO bağlantısı sağlanır. Bu sayede direk Raspberry Pi üzerine bağlanabilir veya Jumper veya IDC Ribon kablo ile beraber de kullanılabilir.
3.5” lik dokunmatik panel sayesinde Raspberry Pi ile kolay bir bağlantı kurabilir ve birkaç basit adımla kurulumu gerçekleştirebilirsiniz.
Önemli Not: Ekran sadece Raspbian imajı ile kullanılabilir. Ekran Raspberry Pi üzerine takılmadan önce driver yüklemesi yapılması gerekmektedir. Dökümanlar bölümü Datasheet sayfa 6'da kurulumun nasıl yapılacağı anlatılmaktadır.
Özellikler:
- Raspberry Pi için 3.5” ekran
- Raspberry Pi 2/B+/A+/B modelleri ile uyumludur
- 480x320 QVGA çözünürlük
- RGB 65K gerçek renk
- 4-pin dokunmatik panelli TFT ekran
- GUI output/primary output görüntüleme
- Raspberry Pi ile yüksek hızlı 48Mhz SPI bağlantısı
- Harici bir güç kaynağına ihtiyaç olmadan Raspberry Pi üzerindeki pinlerden enerji alabilmektedir.
- On/Off veya PWM üzerinden arka ışığı kapatabilme veya arttırıp azaltabilme özelliği (LCD üzerindeki jumper ile değiştirilebilir.)
- 25FPS'lik görüntü, eğer görüntü sıkıştırılmış ise FPS değeri daha da yükselir
- Boyut: 56.6 x 97.6 x 20.8mm
- Ekran alanı: 49 x 73.4mm
- 4 köşede bulunan 2.6mm lik monte yuvaları
- RoHS ve CE uyumlu
