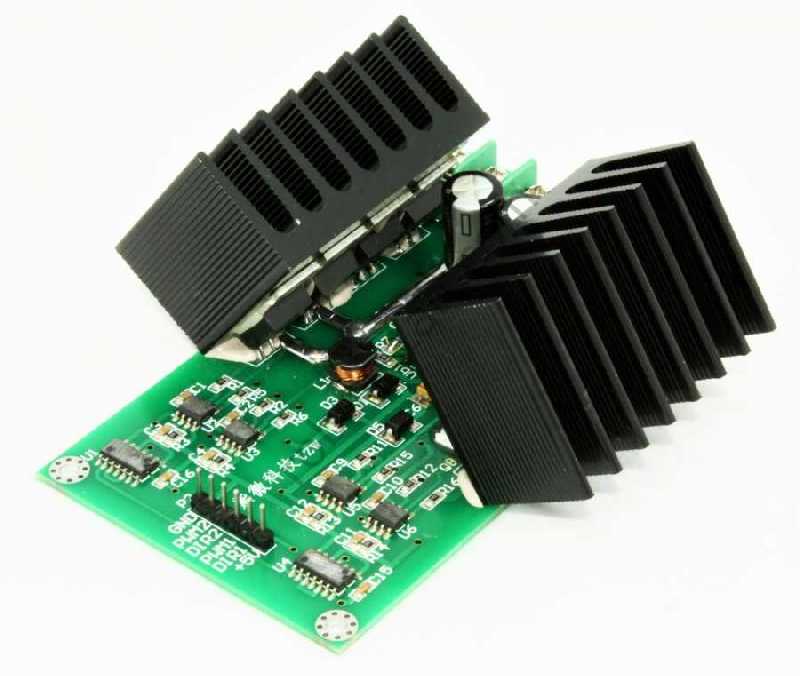

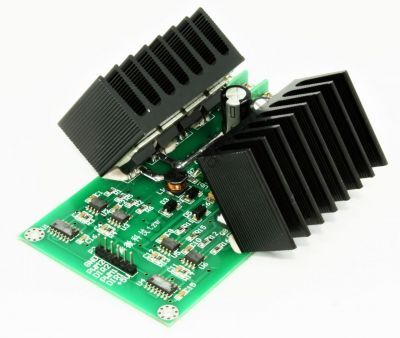

5-35V DC 150W gerilim altında 5VDC de max. 30 Ampere kadar çıkış verebilen ve aynı anda iki adet DC motoru irbirinden bağımsız olarak kontrol edebilen bir motor sürücü kartıdır. Anlık olarak 50A'e kadar dayanabilmektedir.

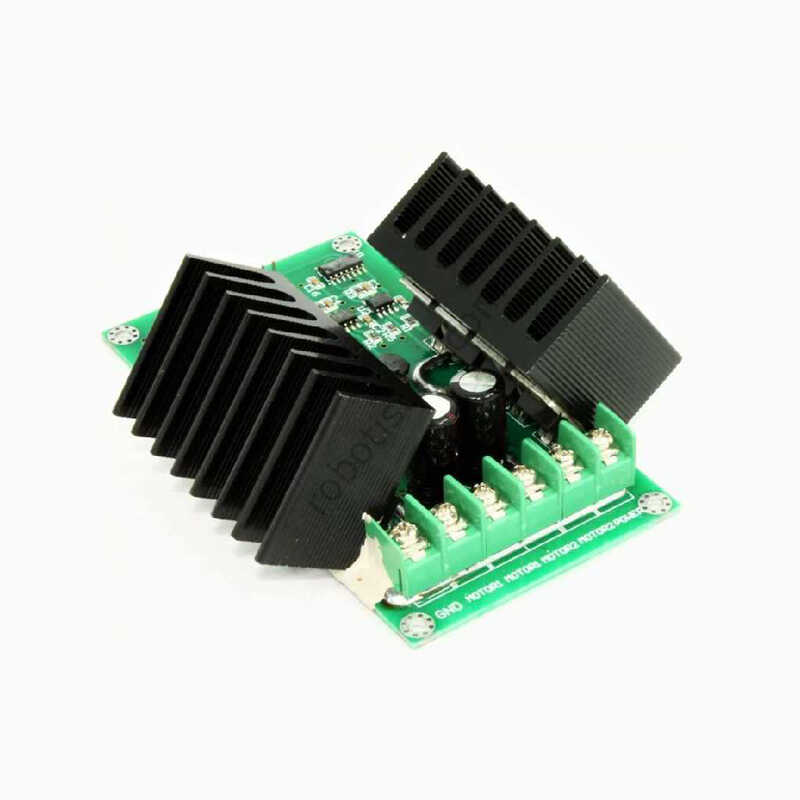

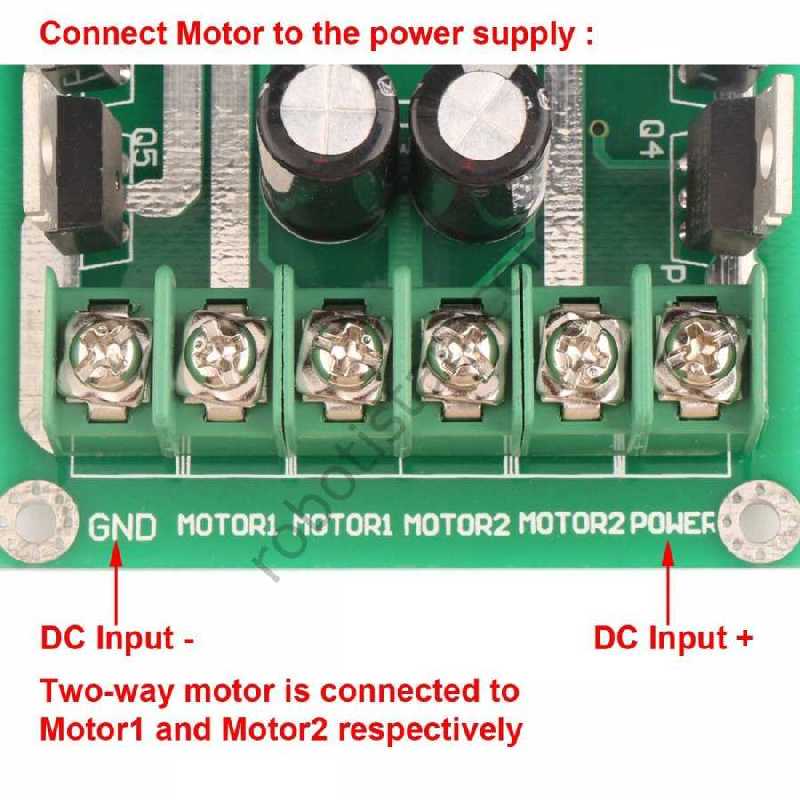

Kart üzerinde yer alan 2 terminalden biri motor ve besleme terminali, diğeri ise kontrol kısmıdır. Motor ve besleme kısmında sırasıyla; GND, MOTOR1, MOTOR1, MOTOR2, MOTOR2 ve POWER kısımları bulunmaktadır.
Power bağlantısı üzerinden 5-35V arası besleme voltajı uygulanabilinmektedir. Motor1 ve Motor2 pinleri ise motor bağlantı terminalleridir.
Kontrol kısmında ise +5V, DIR1, PWM1, DIR2, PWM2 ve GND pinleri bulunmaktadır. Bu pinleri isterseniz direk 5V ve toprağa bağlayarak sürekli dönüş sağlatabilir isterseniz de bir mikrodenetleyeci ile kontrolünü yapabilirsiniz. PWM pini hız kontrol pinidir ve motorların hızını bu pin üzerinden kontrol edebilirsiniz. DIR ise yön pini motor yönünü bu pin üzerinden değiştirebilirsiniz.
