Özellikler:
1. modül mikro usb ve seri bağlantı noktasına sahiptir, böylece PC ve diğer cihazlarla rahatça iletişim kurabilirler.
2. normal çalışma voltajı modülleri 5 V. Ve modülü ICSE014A bir güç arayüzü 5 V. Parametreler aşağıdaki gibidir:
| ICSE012A | ICSE013A | ICSE014A | Unit | Remark |
CC | 4 | 2 | 8 |
| channel count of module |
I | 400 | 250 | 700 | mA | working current |
U | 5 | 5 | 5 | V | input voltage |
| √ | √ | √ |
| whether have serial port |
| 9600 | 9600 | 9600 | bit/s | baud rate of serial port |
F | 1000 | 1000 | 1000 | Hz | module control frequency |
| x | x | √ |
| whether have power interface |
Arayüz

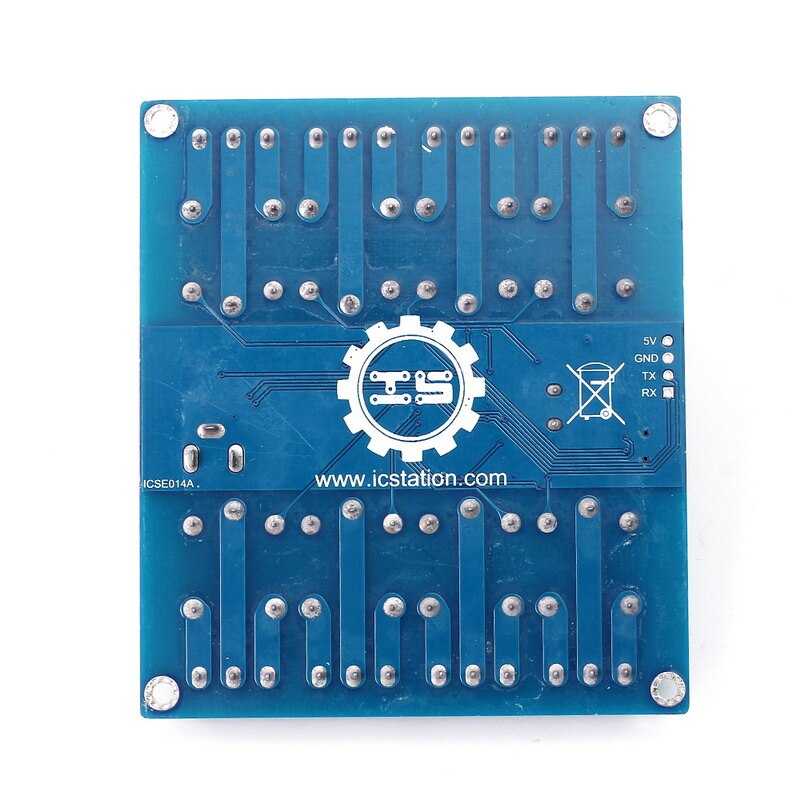

Modüllerin hepsi mikro usb ve seri bağlantı noktasına sahiptir. Ayrıntılar için aşağıdakileri okuyun:
1. mikro usb: standart mikro usb anne ağzı.
2. TX: iletmek
3. RX: al
4.5 V: Volt akım kondansatör
5. GND: zemin
6. güç arayüzü: sadece ICSE014A var. Mikro usb yeterli güç veremediğinde arayüz kullanılır.
Kullanım Yöntemi
1. USB kullanım yöntemi
Modül USB üzerinden PC ile bağlayın.
Ardından modülü çalıştırmak için "röle kartı yöneticisi" ni açın. Yazılımın detayları için "relayboardmanager_." okuyun.
2. seri port kullanım yöntemi
Modül, seri port üzerinden doğrudan diğer cihazlarla iletişim kurabilir.
Modül üst monitörden tek bayt alabilir (baud hızı 9600):
Üst monitör 0x50 0x51
ICSE012A 0xAB
ICSE013A 0xAD
ICSE014A 0xAC
Modül “0x51” aldıktan sonra normal çalışma durumuna dönecektir. Daha sonra her veri bayt doğrudan röleyi kontrol edecektir. Her bit bir röleyi kontrol eder ('0' işareti başlatır, '1' işareti durur).
