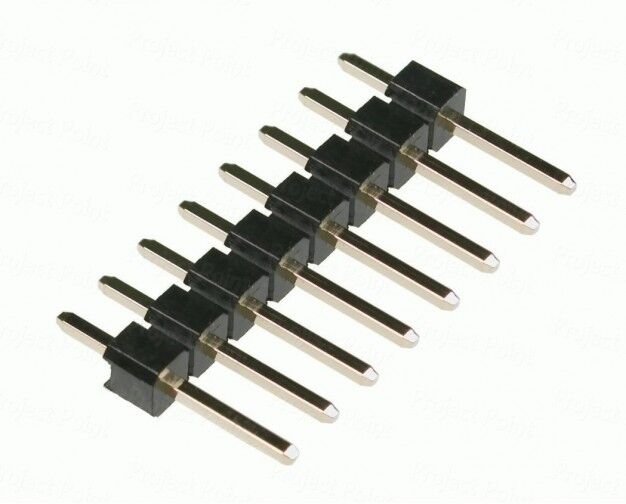

8 Pin Erkek Header
8 pin erkek header, elektronik devre tasarımı ve prototipleme projelerinde sıkça kullanılan bir bağlantı elemanıdır. İşte 8 pin erkek header hakkında daha detaylı bilgiler:
Yapı:
- 8 adet metal pinden oluşur.
- Pinler, bir plastik tabana dizilmiştir.
- Pinlerin aralıkları standart olarak 2.54 mm'dir (0.1 inç).
Bağlantı:
- Erkek header, dişi header veya devre kartı üzerindeki deliklere takılır.
- Pinler, dişi header veya devre kartındaki karşılık gelen deliklere geçer.
- Böylece, farklı kartlar veya modüller arasında güvenli bir elektriksel bağlantı sağlanır.
Kullanım Alanları:
- Mikrodenetleyici kartları (Arduino, Raspberry Pi vb.) için pin header bağlantıları.
- Sensör modülleri, ekranlar, motorlar gibi bileşenlerin bağlantısı.
- Prototipleme kartları veya breadboard üzerindeki bağlantılar.
- Özel tasarım devre kartları için pin header arayüzleri.
Lehimleme:
- Erkek header genellikle devre kartına lehimlenir.
- Pinlerin alt kısmı, devre kartındaki bakır pedlere lehimlenir.
- Lehimleme işlemi, güvenli ve dayanıklı bir bağlantı sağlar.
Çeşitler:
- Düz (straight) veya dik açılı (right-angle) olarak bulunur.
- Farklı pin sayılarında (2, 4, 6, 8, 10 vb.) headerlar mevcuttur. Buraya tıklayarak inceleyin.
- Farklı yüksekliklerde (uzun, kısa) pinlere sahip olabilir.
Avantajlar:
- Kolay ve hızlı bağlantı sağlar.
- Güvenilir ve dayanıklı bir elektriksel bağlantı sunar.
- Modüler tasarımlara olanak tanır.
- Prototipleme ve test aşamalarında esneklik sağlar.
Dikkat Edilmesi Gerekenler:
- Pinlerin doğru yönde takıldığından emin olunmalıdır.
- Lehimleme sırasında aşırı ısı uygulanmamalıdır.
- Pinlerin eğilmemesine veya zarar görmemesine dikkat edilmelidir.
8 pin erkek header, elektronik projelerde sık kullanılan ve farklı bileşenleri birbirine bağlamak için kullanışlı bir bağlantı elemanıdır. Düşük maliyetli, kolay bulunabilir ve çeşitli uygulamalarda kullanılabilir. Devre tasarımı yaparken veya prototipleme yaparken, 8 pin erkek headerlar güvenilir ve esnek bir bağlantı çözümü sunar.
