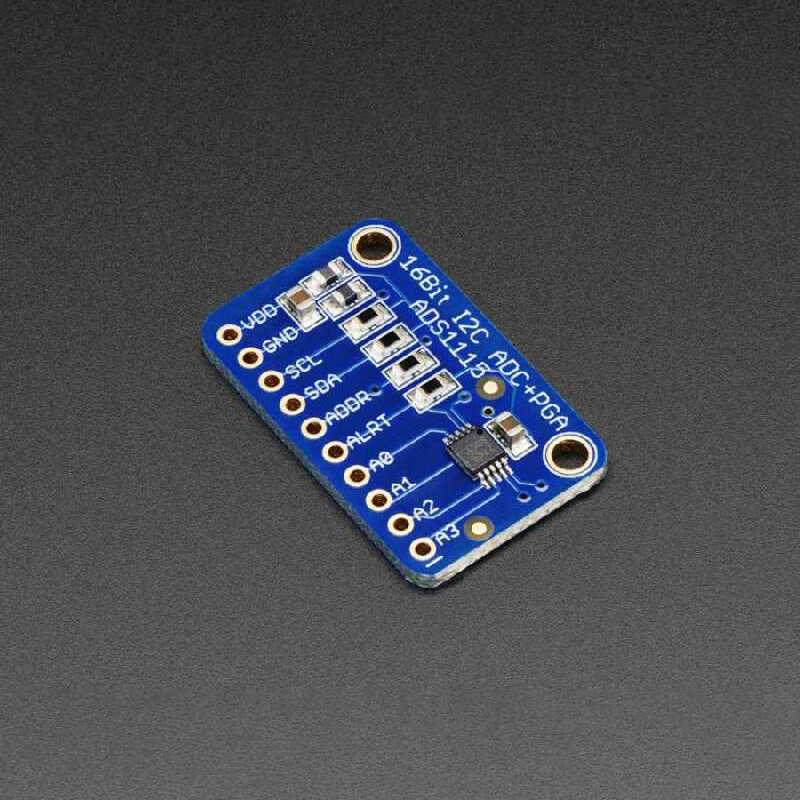

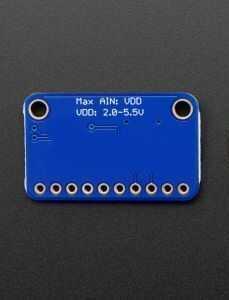

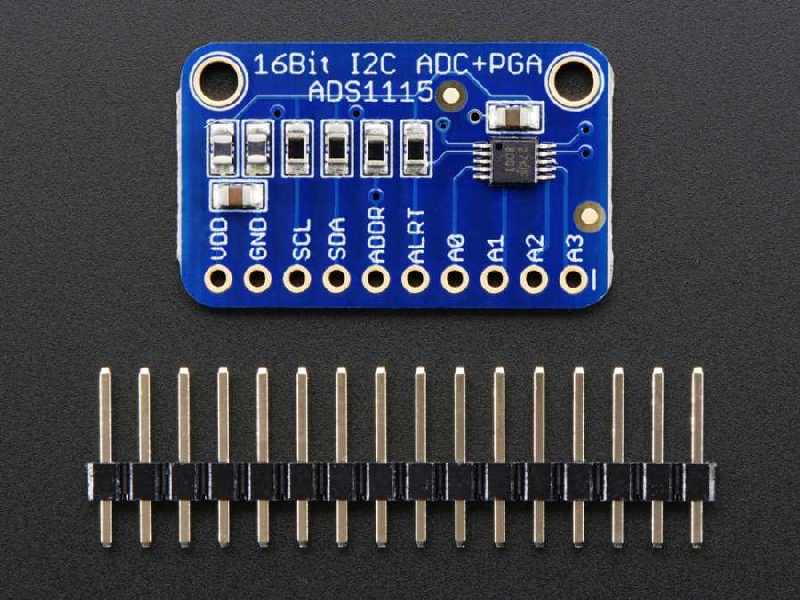

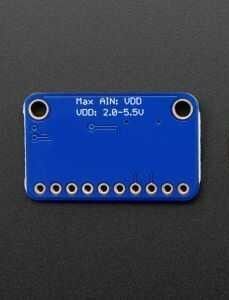

ADS1115 16-Bit 4 Kanal ADC

ADS1115 16-Bit 4 Kanal ADC

ADS1115 kartı dahili analogdan-dijitale çeviricisi bulunmayan mikrokontrolcüler veya yüksek çözünürlüklü analog ölçüm için kullanabilirsiniz. ADS1115 entegresi sayesinde 16-bit çözünürlükte saniyede 860 ölçüm yapabilme yeteneğine sahiptir. Dahili amfisi sayesinde düşük seviyedeki sinyalli 16 kat güçlendirebilir. 2V - 5V arası gerilimlerle çalışabilir.

Haberleşme için I2C arayüzünü kullanan bu kart diğer mikrodenetleyicilerle kolayca entegre edilmesini sağlar.  Ayrıca, kartın üzerinde yer alan lehim jumper'larını 4 farklı adres ayarlanabilir. Bu sayede aynı anda 4 adet kartı kullanarak toplamda 16 kanal analog girişe sahip olabilirsiniz.  Özellikle çoklu sensör uygulamalarında, genişletilebilirlik ve modülerlik açısından büyük avantaj sunar. Bu şekilde ADS1115 kullanımı mümkündür.

ADS1115, yüksek çözünürlük, düşük maliyet ve kullanım kolaylığı ile projenizin ihtiyaçlarına uygun bir çözüm sunar.

ADS1115 Teknik Özellikler:

• Giriş gerilimi: 2V-5V
• Düşük güç tüketimi: Sürekli ölçüm halinde 150 uA, otomatik kapanma özelliği
• 8 SPS - 860 SPS (SPS: samples per second - saniyede yapılan ölçüm sayısı) arasında ayarlanabilir veri hızı
• Tekli 4 giriş yada 2'li diferansiyel giriş imkanı
• Programlanabilir karşılaştırıcı devresi
• I2C adresi: 0x48 - 0x4B arası değiştirilebilir.


• ADS1015 entegresine ait datasheet
• Örnek kod ve Arduino kütüphanesi
• Raspberry Pi Python kütüphanesi
