Maker Dünyasının iki büyüğü buluştu!

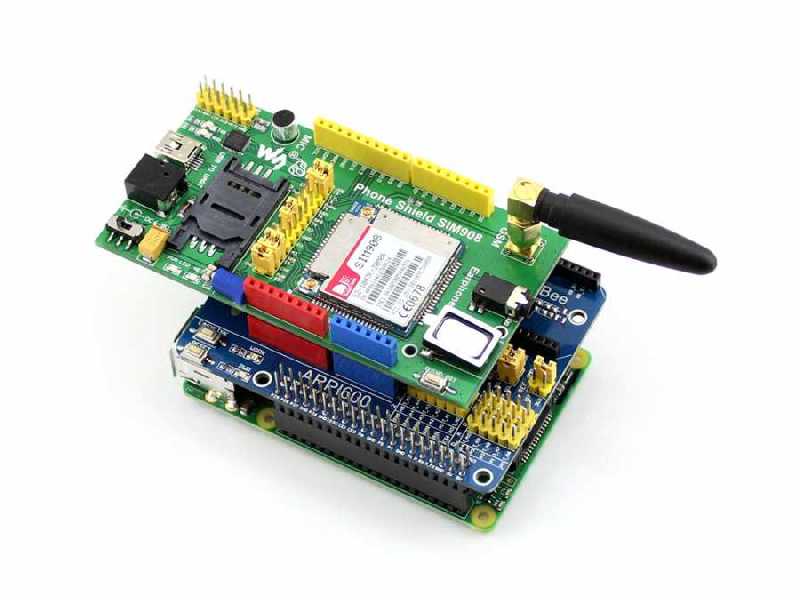

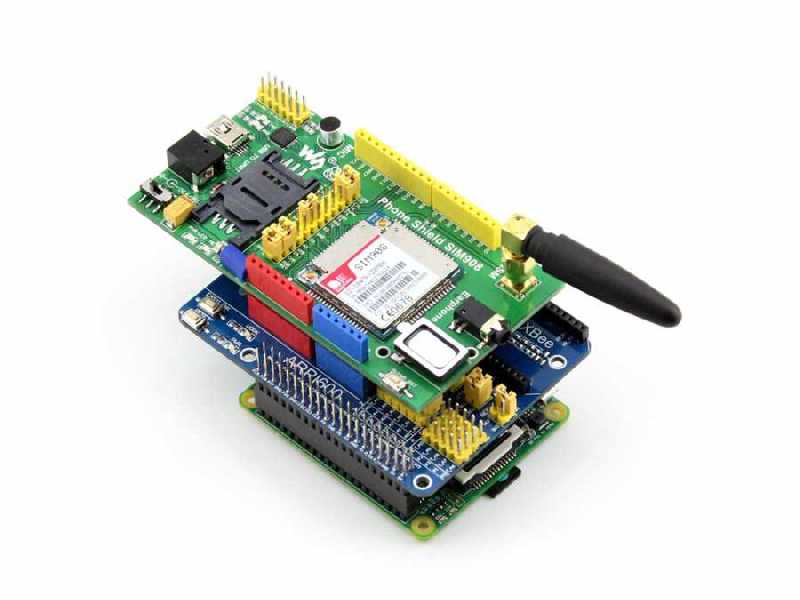

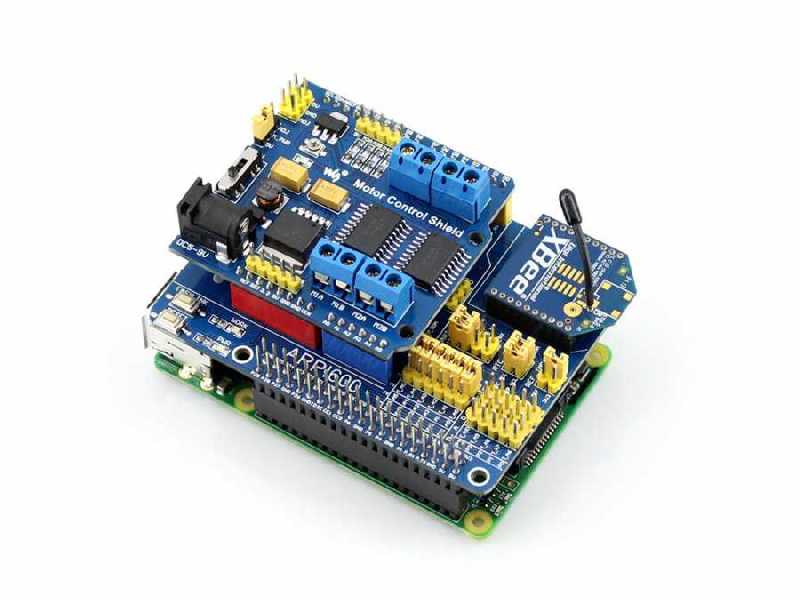

Arduino ve Raspberry Pi'nin her ikisi de oldukça gelişmiş ve büyük sistemlerdir. ARPI600 kartı sayesinde bu iki platform tek bir çatı altında toplanmıştır. Bu kart sayesinde Arduino Shield'leri ve donanım/yazılım kaynakları Raspberry Pi ile kullanılır.

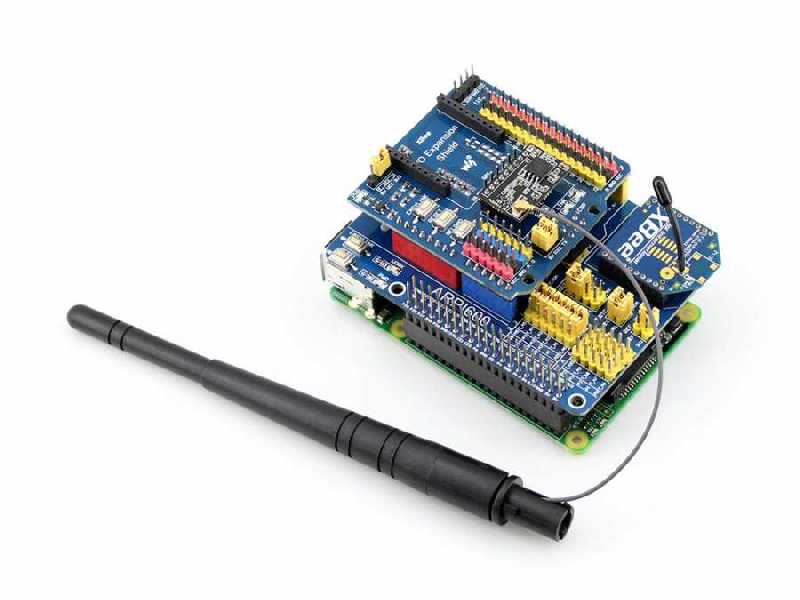

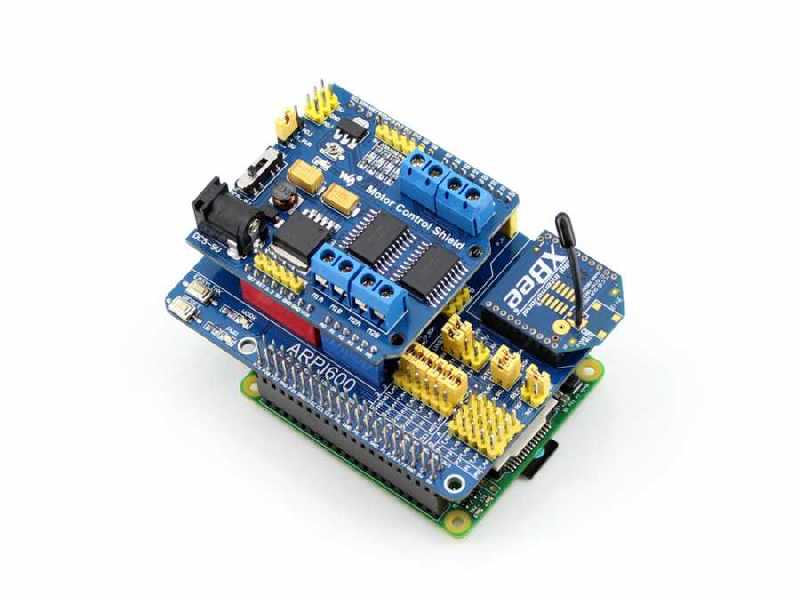

Kart Raspberry Pi A+/B+/2/3/4 modellerine GPIO pinleri üzerinden bağlanır ve başka ekstra bağlantıya ihtiyaç duymadan binlerce Arduino Shield'ini Raspberry Pi ile kullanmaya başlayabilirsiniz. Ayrıca kart üzerinde bulunan XBee soketi sayesinde Raspberry Pi-XBee bağlantısını pratik bir şekilde sağlayabilirsiniz.
Not: Tüm pinlerin lojik seviyesi 3.3V'dur. Uyumlu Shield tercihi yapılırken bu durum göz önüne alınmalıdır.
Ürünün Özellikleri:
- Arduino Uno, Leonardo ile uyumlu Shieldler ile birlikte rahatlıkla kullanılabilir.
- XBee Modülleri bağlayabilmeniz için XBee soketi

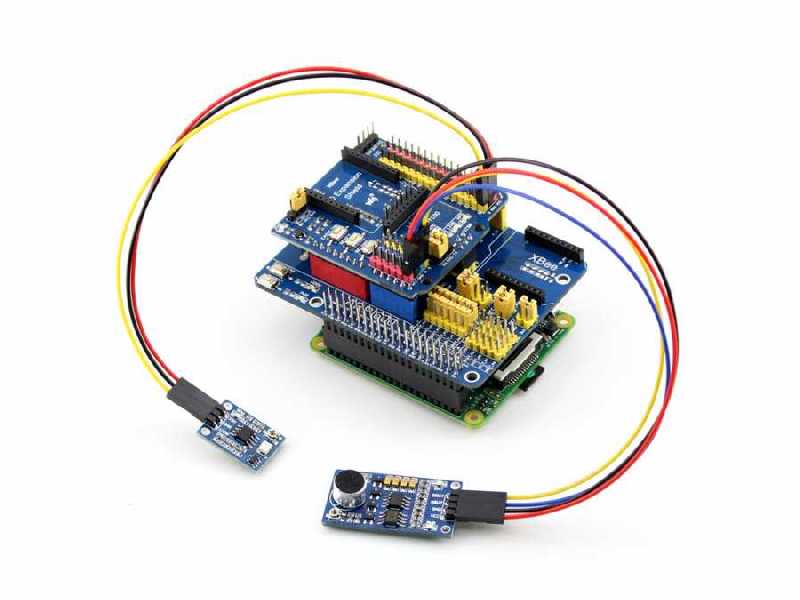

- Sensör bağlantısı için Sensör Arayüzü
- Hata ayıklama için dahili USB-UART dönüştürücü, aynı zamanda XBee USB adaptörü olarakta konfigüre edilebilir.
- Dahili ADC, 10 bit, 38KSPS, 11 kanal (Arduino arayüzü için 6 kanal, sensörler için 5 kanal)
- Dahili RTC

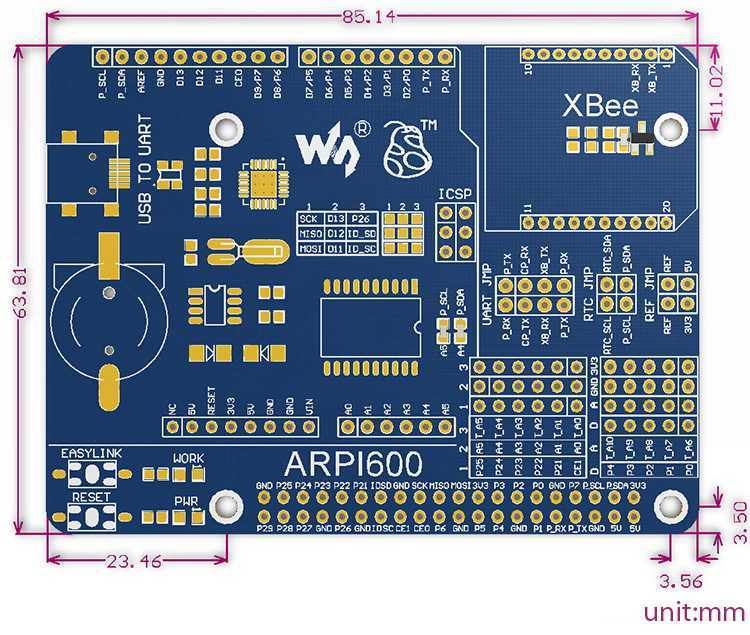

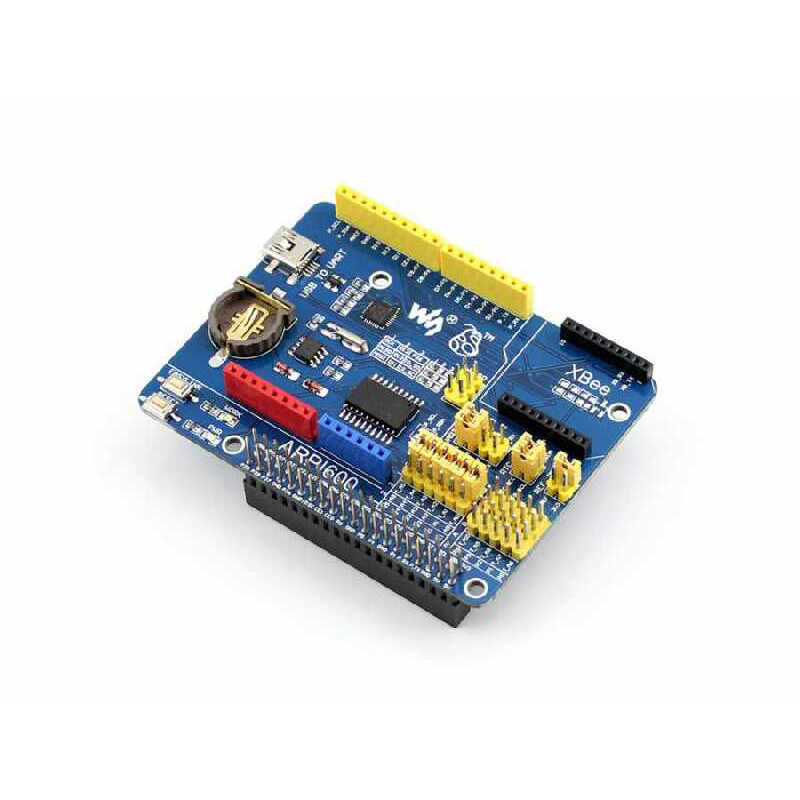

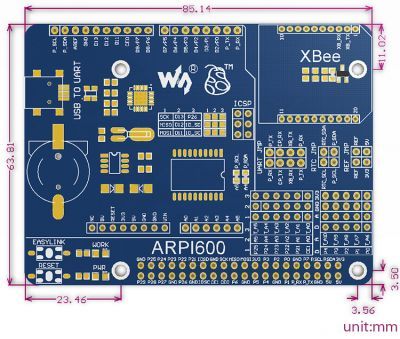

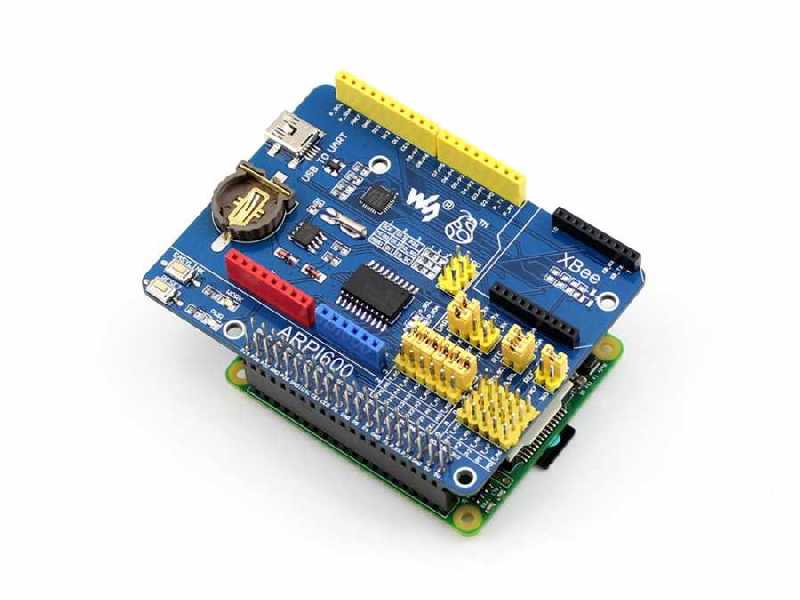

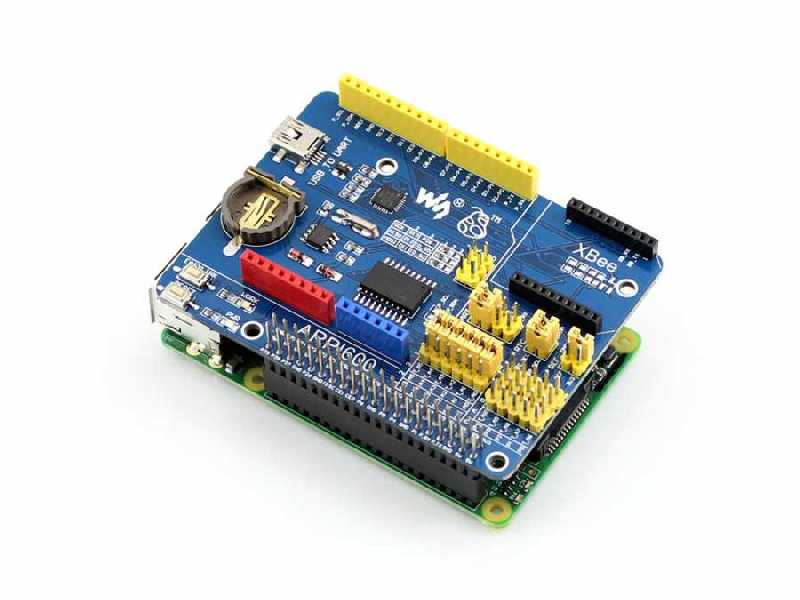

1.Arduino Bağlantısı: Arduino shieldleri için pinler2.ICSP Arayüzü: Arduino ICSP3.XBee Bağlantısı: XBee Haberleşme Modülleri için pinler4.Sensör Arayüzü5.Raspberry Pi Bağlantı Pinleri6.USB-UART dönüştürücüsü7.TLLC1543: AD Dönüştürücü8.PCF8563: RTC9.CP210210.32.768KHz kristal: RTC kristal11.Güç Göstergesi12.XBee Durum LEDi13.XBee ve Arduino Arayüzü Reset Butonu14.XBee EASYLINK butonu15.RTC batarya yuvası : CR122016.TLC1543 referans voltaj ayarlama jumperı17.RTC jumper18.UART Jumper19.Arduino AD Ayarlama Jumper20.Arduino I2C Ayarlama Jumper21.Arduino SPI Ayarlama Jumper
Paket İçeriği:
- ARPI600 x 1

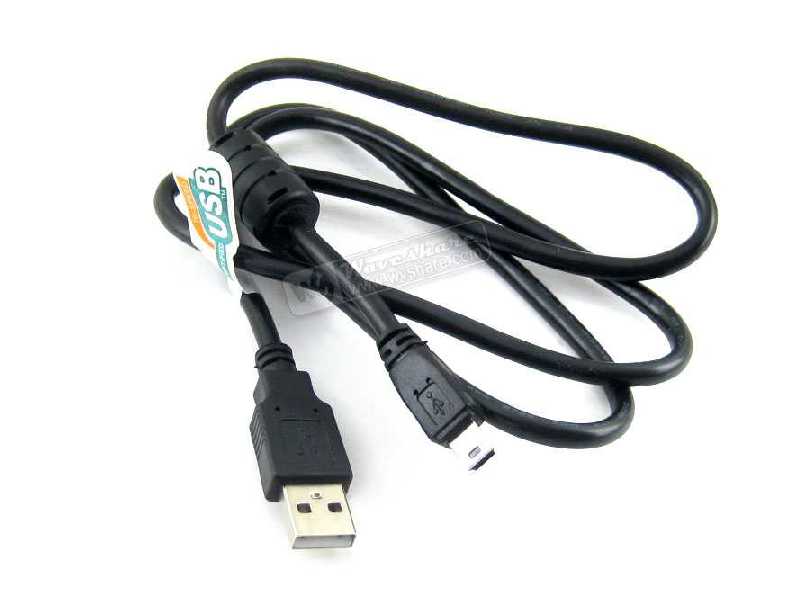

- Mini-USB Kablo

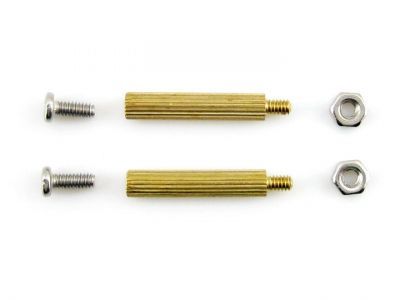

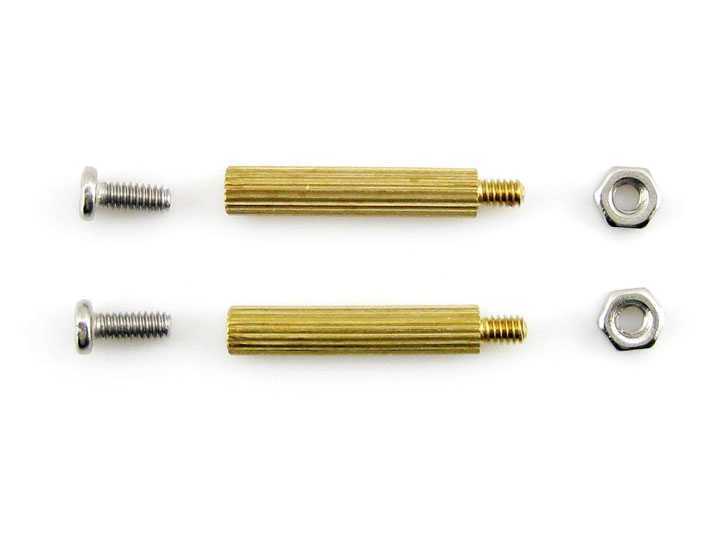

- RPi civata paketi x 1
Dokümanlar:
TR
