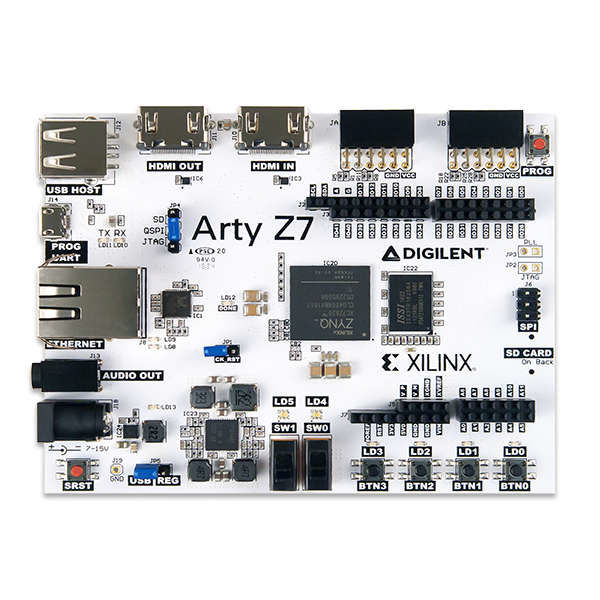

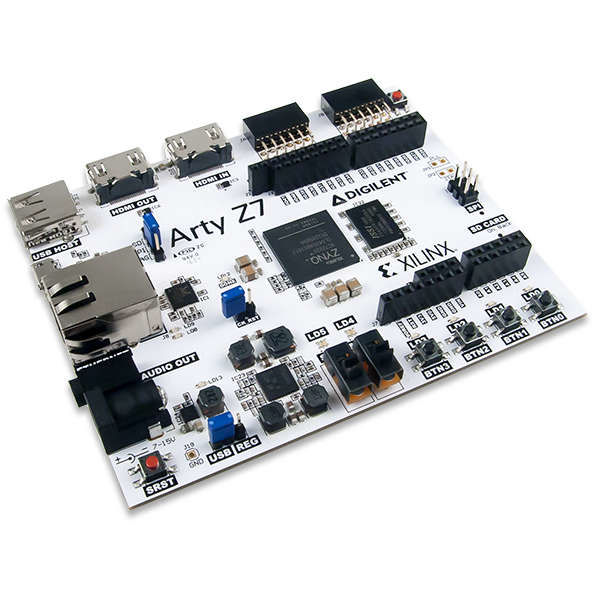

Arty Z7, Xilinx'in Zynq-7000 ™ Tüm Programlanabilir Chip Sisteminde (AP SoC) tasarlanmış ve kullanıma hazır bir geliştirme platformudur. Zynq-7000 mimarisi, çift çekirdekli 650 MHz ARM Cortex-A9 işlemciyi Xilinx 7 serisi Alan Programlanabilir Gate Array (FPGA) mantığıyla sıkı bir şekilde birleştiriyor. Bu eşleştirme, ele geçirilen her uygulama için sizin tarafınızdan uyarlanmış, yazılım tanımlı bir çevre birimleri ve denetleyicilerin benzersiz bir setiyle güçlü bir işlemci çevreleyen bir yeteneği vardır. Tasarım süreci çok basittir ve özel çevresel setinizi tanımlamak ve işlemcide çalışan bir Linux OS'ye kadar işlevselliğini getirmek arasında sistematik bir yol sağlar. Digilent, sizi Arty Z7 için hızlı bir şekilde bu süreçte çalıştıran ve kullanan bir dizi malzeme ve kaynak sağlar.
Digilent, video işleme uygulamaları ile ilgilenen kullanıcılar için Arty Z7-20'yi SDSoC Voucher ile birlikte alınmasını öneriyor. Paket içeriğine Vivado Design Suite Voucher dahil değildir. Vivado Design Suite Edition ücretsiz indirilebilir (Vivado WebPACK).
Ürün içeriği: ARTY Z7-20 Kartı
Arty Z7-20 Özellikleri:
FPGA kısmı: XC7Z020-1CLG400C
1 MSPS dahili ADC: Yes
İşlemci: Çift ARM Cortex A9
Look-up Table sayısı (LUTs): 53,200
Flip-flop sayısı: 106,400
Blok RAM: 630 KB
Clock Management Tile sayısı: 4
Shield G/Ç sayısı: 49
Arty Z7-20 Teknik Özellikleri: ZYNQ işlemci:
650MHz çift çekirdek Cortex-A9 işlemci
8 DMA kanallı ve 4 yüksek performanslı AXI3 Slave porta sahip DDR3 bellek kontrolcüsü
Yüksek bant genişlikli kontrolcüler: 1G Ethernet, USB 2.0, SDIO
Düşük bant genişlikli kontrolcüler: SPI, UART, CAN, I2C
JTAG üzerinden programlanabilme, Quad-SPI flaş, ve mikro SD kart
Artix-7 FPGA'e denk programlanabilir lojik
Bellek:
512MB 16-bit bus genişlikli DDR3 bellek, @ 1050Mbps
