CAN-BUS Shield

CAN-BUS Shield

CAN-BUS haberleşme protokolü daha çok otomobil sektöründe kullanılan, arabanın içinde bulunan tüm sensör, ekran vb. tüm elektronik bileşenler arası iletişim sağlayan protokoldür. CAN-BUS hakkında detaylı bilgiye bu linkten ulaşabilirsiniz.

CAN-BUS Shield, Arduino ile aracınızın ECU'sunun haberleşebilmesini sağlar. Bu sayede Arduino kullanarak aracınızın motor devri, soğutma suyu sıcaklığı, gaz pedalı pozisyonu vb. gibi birçok bilgisine anlık olarak ulaşabilirsiniz.

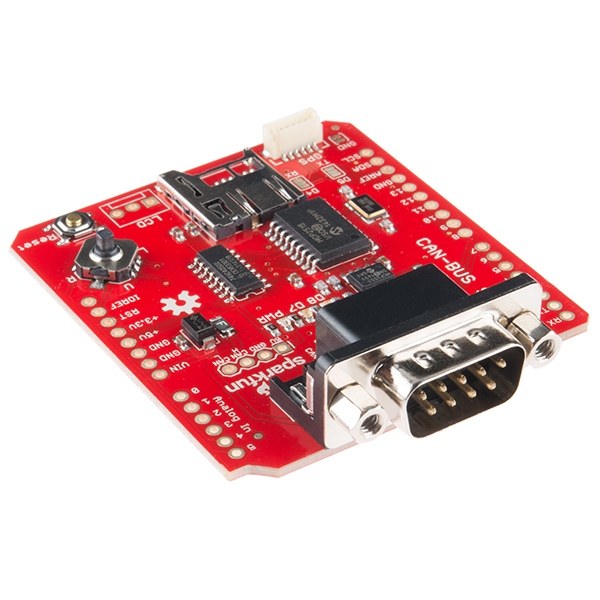

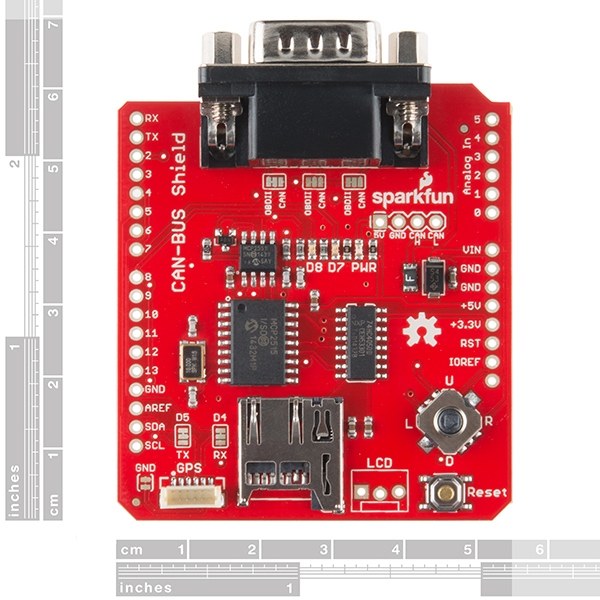

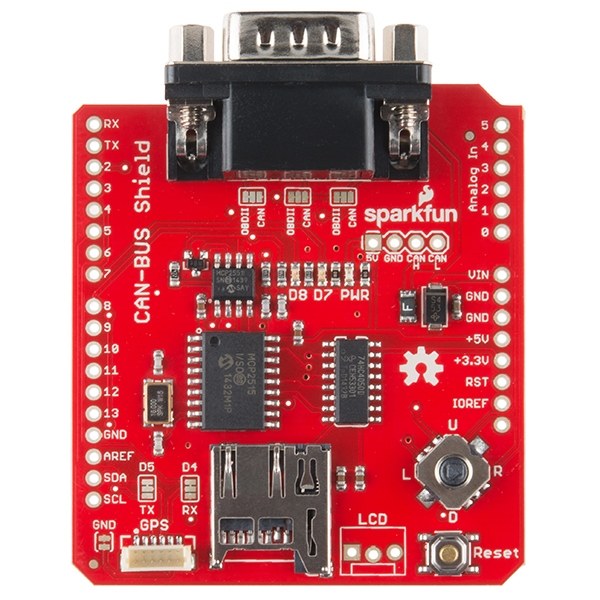

Kart üzerinde Microchip firmasının üretmiş olduğu MCP2515 CAN kontrolcü ve MCP2551 CAN transceiver entegreleri yer almaktadır. CAN bağlantısı DB9 -> OBD-II dönüştürücü kablosu ile sağlanmaktadır. Kart üzerinde ayrıca seri LCD bağlantısı, joystick, mikro SD kart yuvası ve EM506 GPS modülü bağlantıları bulunmaktadır. Böylelikle bu shield'ı data logging uygulamalarında kolaylıkla kullanabilirsiniz.

Beraber Kullanılabilecek Ürünler:

• OBD-II DB9 Dönüştürücü Kablo
• Arduino Uno
• Arduino Shieldları
• SD Kartlar

Teknik Özellikler:

• CAN v2.0b, maksimum 1 Mb/s
• Yüksek hızlı SPI arayüzü (10 MHz)
• Standart ve uzatılmış data ve remote frame desteği
• 9 kablolu standart sub-D konektör üzerinden CAN haberleşme
• Arduino sub-D konektör üzerinden beslenebilir (resetlenebilir sigorta korumalıdır)
• EM506 GPS modül soketi
• Mikro SD kart slotu
• Seri LCD konektörü
• Reset butonu
• LCD'de menü navigasyonu için joystick
• 2 adet LED gösterge

Doküman / Yararlı Linkler:

• Devre şeması
• EAGLE dosyaları
• MCP2515 datasheet
• MCP2551 datasheet
• Bağlantı rehberi
• OBD-II rehberi
• GitHub sayfası (örnek kod ve kütüphane)
• Ürün videosu
