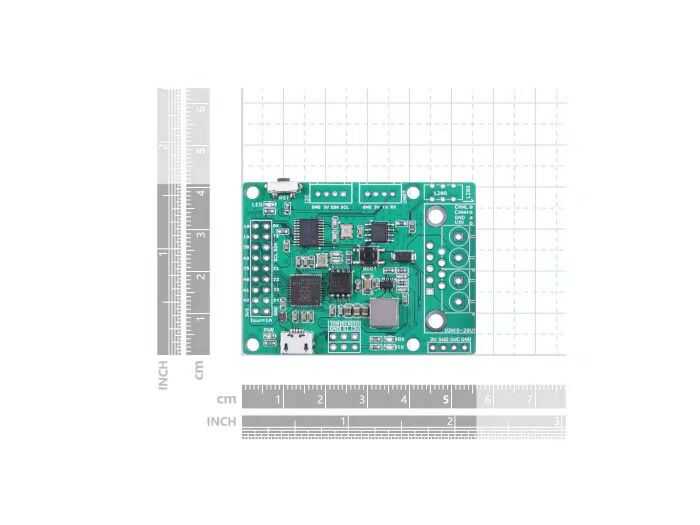

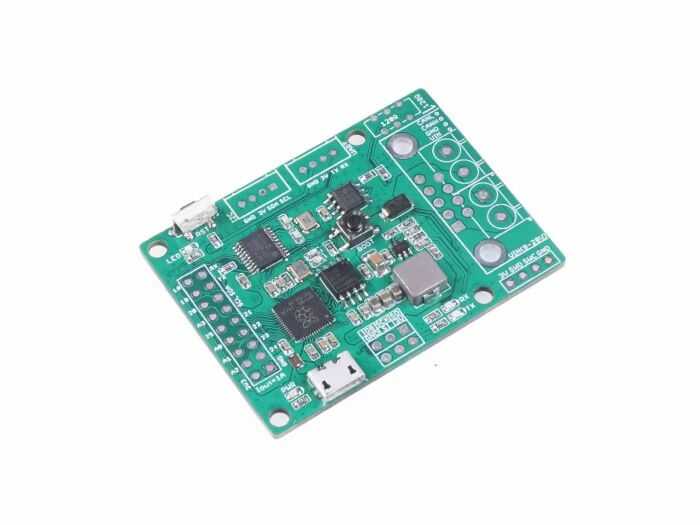

CANBed RP2040-CAN Bus Geliştirme Kartı

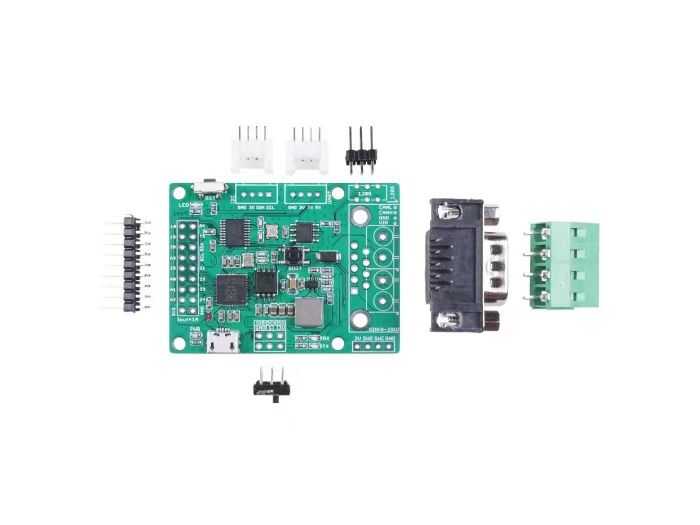

CANBed RP2040, yüksek performanslı MCP2515 CAN denetleyicisi ve CAN2.0 protokollerinde 133 MHz saat hızında çalışan MCP2551 CAN alıcısı ile Raspberry Pi RP2040 yongası içeren bir CAN Veri Yolu geliştirme kartıdır. Kart, 4 pinli bir terminal veya bir DB9 konnektörü ile kullanılabilen esnek bir CAN arabirimine sahiptir. DB9 konektörü, varsayılan olarak OBD-II modunda kullanılabilir ve donanım, CAN açık modu için de yapılandırılabilir. Anakart, güç yerine programlama için kullanılabilecek bir Mikro USB konektörünün yanı sıra I2C, UART, SPI, 3 analog giriş arabirimi ve 8 dijital I/O'nun yanı sıra 2MB dahil olmak üzere zengin bir arabirim setine sahiptir. Flash bellek ve 264 KB RAM, onu çok çeşitli gömülü uygulamalar için uygun hale getirir. CAN arabirimi esnektir ve 4 pinli bir terminal veya bir DB9 konektörü kullanmanıza izin verir. DB9 konektörü, varsayılan olarak OBD-II modunu kullanır, ancak donanımı CAN açık modu için de yapılandırabilirsiniz.
CANBed RP2040-CAN Bus Geliştirme Kartı Teknik Özellikleri:• MCU: Raspberry Pi RP2040• Saat Hızı: Esnek, 133 MHz'e kadar• Flash Bellek: 2MB• Bellek: 264KB• Çalışma Gerilimi: 9-28V• Çalışma Akımı: 1A• Giriş Arayüzü: Alt-D konektör

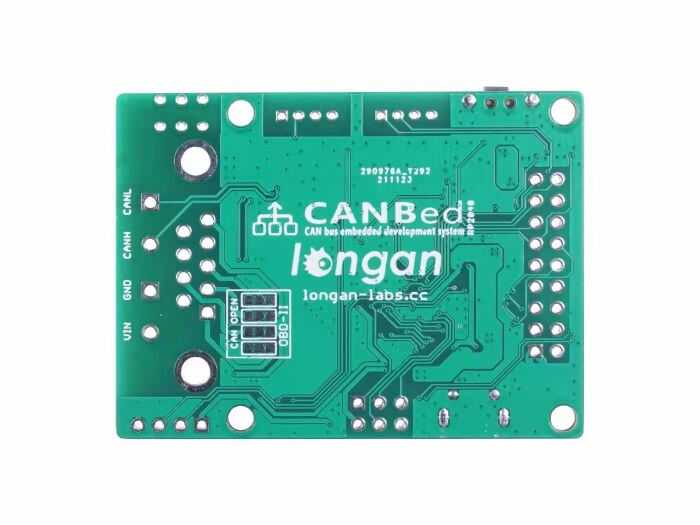

CANBed RP2040-CAN Bus Geliştirme Kartı Pinleri:
