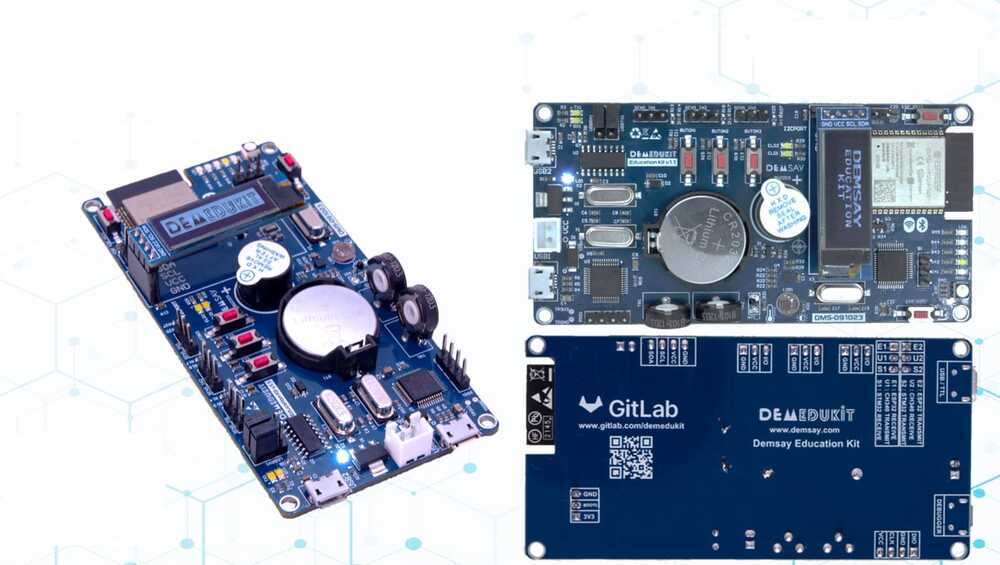

Demedukit Education Kit

Demedukit Education Kit

DEMEDUKIT, gömülü sistemlerin heyecan verici dünyasına adım atmanıza yardımcı olacak bir kaynaktır. Gömülü sistemler, neredeyse her teknolojik cihazın temelini oluşturan mikrodenetleyicileri kullanan sistemlerdir. Bu kart ve bu belge, gömülü sistemlerin temellerini öğrenmek, uygulamak ve deneyimlemek isteyenler için tasarlanmıştır.

Bu geliştirme kartı, ESP32 ve STM32G030 mikrodenetleyicilerini içermektedir. ESP32, çift çekirdekli işlemcisi, WiFi ve Bluetooth desteği, dijital giriş/çıkışları, dahili antenleri ve lüks analog özellikleri ile dikkat çeker. STM32G030 ise ARM Cortex-M0+ çekirdeği, düşük güç tüketimi, geniş bağlantı seçenekleri, yüksek hızlı I/O pinleri ve esnek bellek yapısı ile öne çıkar. Bu iki mikrodenetleyici kartın temelini oluşturur ve farklı uygulama alanları için geniş potansiyel sunar.

Demedukit Education Kit Özellikleri:

• 48-LQFP paketinde STM32G030 mikrodenetleyici
• ESP32 mikrodenetleyici
• On bir adet LED: 5 dijital çıkış LED'i (LD2, LD3, LD4, LD5, LD6),  1 RGB LED (RGB1),  1 Güç LED'i (LD1),  2 Mikro USB LED'i (RX1, TX1),  2 dijital çıkış LED'i (ELD1, ELD2)
• Beş adet düğme: 3 dijital giriş düğmesi,  1 STM Sıfırlama Düğmesi,  1 ESP Sıfırlama Düğmesi
• Kart güç kaynağı:Mikro USB (5V),  Harici Güç Girişi (3.3V)
• Kart üzerinde ST-LINK/V2 hata ayıklayıcı ve SWD konektörü ile programlayıcı
• 2 adet Trimpot (Analog Giriş)
• 3 Harici Sensör Girişi (Dijital / Analog)
• 1 NTC (Analog Giriş)
• 1 LDR (Analog Giriş)
• 1 adet 3 Eksenli İvmeölçer
• Harici I2C bağlantısı
• 1 Buzzer (Sesli Uyarı)
• RTC için pil bağlantısı

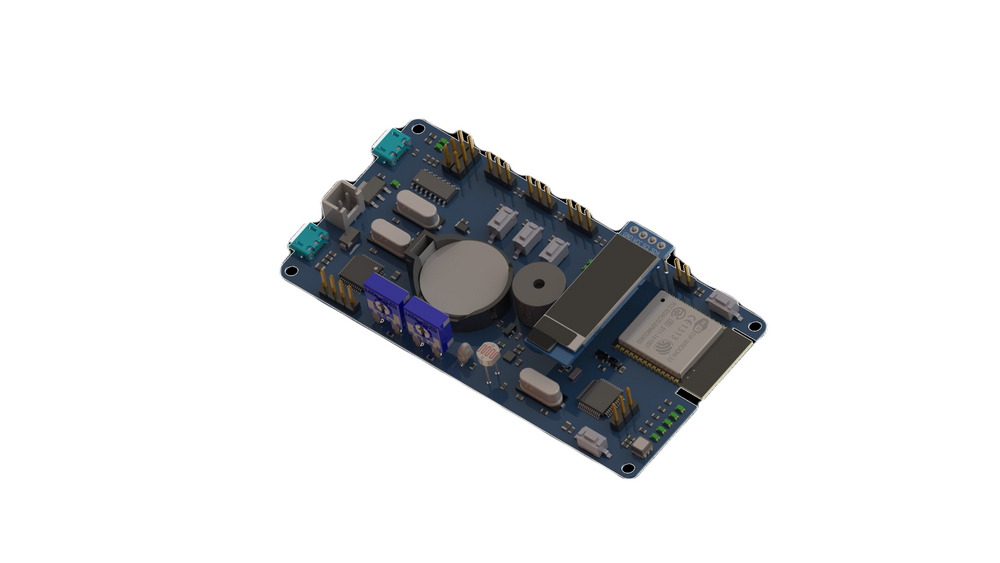

 Donanım Düzeni:

Kit ile geliştirilebilecek uygulamalar:

• MicroUSB portu ile USB/ TTL dönüştürücü üzerinden ESP32 programlama yada STM32G030 debug portu oluşturma
• MicroUSB portu üzerinden STM32G030 programlama (STLINK)
• Harici besleme girişi
• Analog giriş uygulamaları için :2Adet Ayarlanabilir direnç (trimpot) bağlantısı, Sıcaklık sensörü (NTC) bağlantısı, Işık sensörü bağlantısı (LDR)
• I2C uygulamaları için: 3 eksen ivmeölçer bağlantısı, OLED TFT ekran bağlantısı (harici)
• ESP32 ile bluetooth ve Wifi uygulamaları geliştirebilme,
• Dijital çıkış uygulaması için 5 adet LED bağlantısı
• Dijital/ PWM çıkış uygulaması için RGB LED bağlantısı
• Buzzer bağlantısı
• Dijital giriş uygulaması için 3 adet buton bağlantısı
• Djital/Analog giriş-çıkış uygulamaları için 3 adet harici konnektör bağlantısı
• RTC (Gerçek Zaman Saati) Uygulaması geliştirebilme
