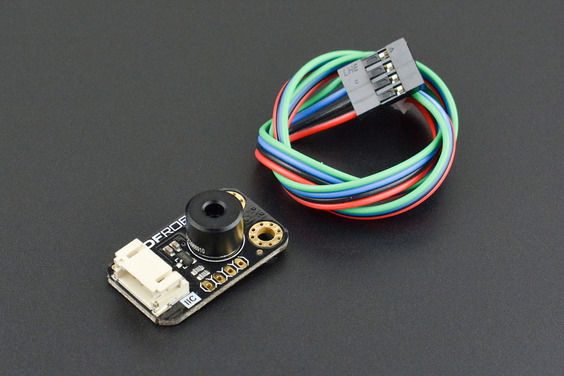

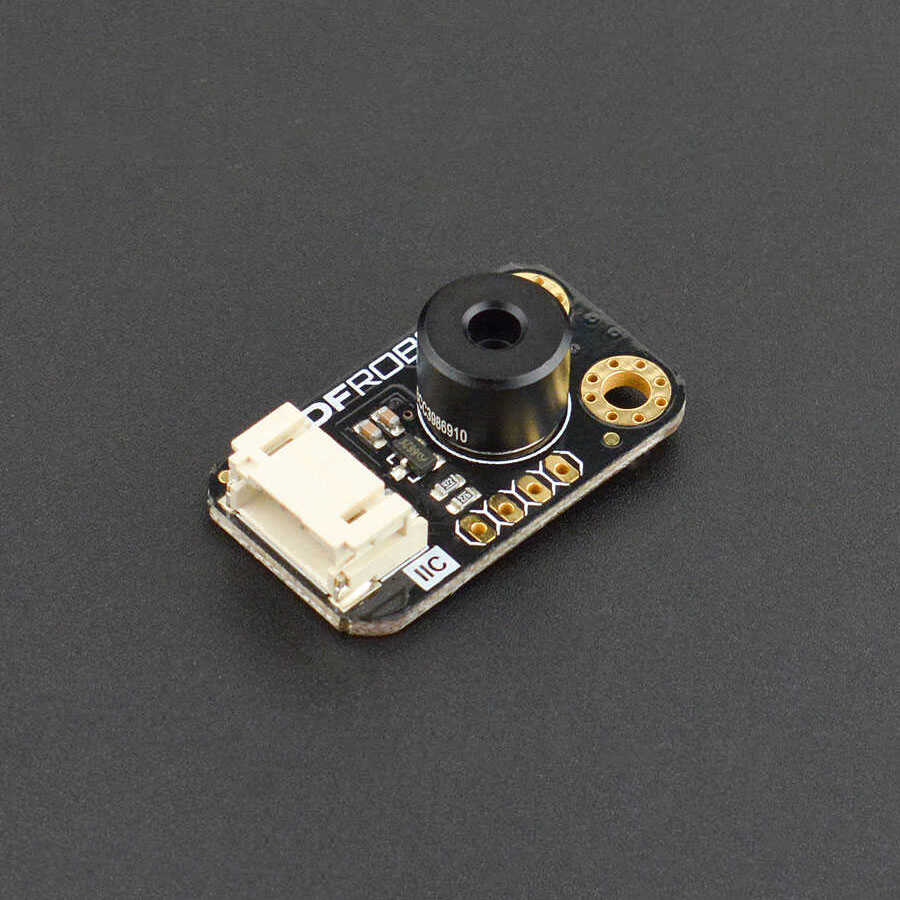

Gravity: I2C Temassız Kızılötesi(IR) Sıcaklık Sensörü - Arduino Uyumlu

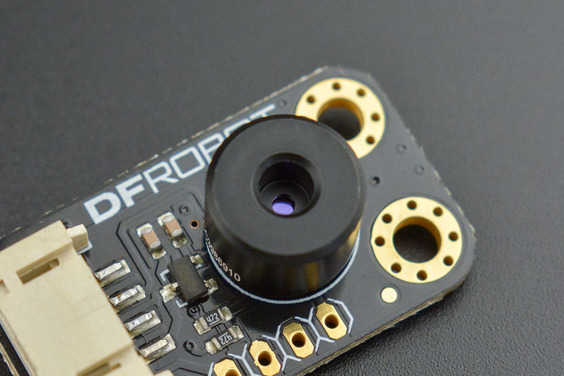

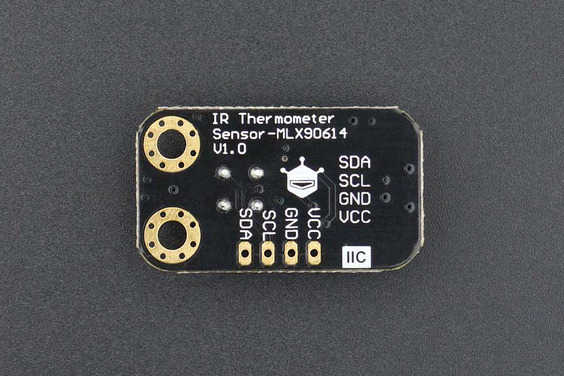

Sıcaklık ölçümünü temaslı ve temassız olarak iki türe ayırabiliriz. Temaslı ölçüm, yalnızca test nesnesi ve sensör termal dengeye ulaştığında sıcaklığı doğru bir şekilde ölçebilir. Bu, daha uzun yanıt süreleri ve ortam sıcaklığıyla dengelenen okuma yanlışlıkları anlamına gelebilir. Buna karşılık, temassız ölçüm, sıcaklığı ölçmek için kızılötesi radyasyon kullanır ve doğrudan bir dokunuş gerektirmez. Ek olarak, bu ölçüm yöntemi hızlı ve doğru bir şekilde okunabilir. Son yıllarda tıbbi, çevresel izleme, ev otomasyonu, otomotiv elektroniği, havacılık ve askeri uygulamalar için temassız ölçüm yöntemleri kullanılmaktadır. En yeni kızılötesi sıcaklık ölçüm modülümüz MLX90614'tür. Bu modül, kızılötesi radyasyon enerjisini ve dalga boyu dağılımını tespit ederek yüzey sıcaklığını ölçer. IR sıcaklık probu bir optik sistem, fotoelektrik detektör, amplifikatör, sinyal işleme ve çıkış modülünden oluşur. Optik sistem, kızılötesi radyasyonu kendi görüş alanında toplar ve kızılötesi radyasyon enerjisi, fotoelektrik detektörde yakınsarken karşılık gelen elektrik sinyallerine dönüştürülür. Amplifikatör ve sinyal işleme devresi tarafından işlendikten sonra, sinyal bir sıcaklık değerine dönüştürülür. MLX90614 kendi kendini kalibre eder ve sinyal işleme çipine entegre edilmiş düşük gürültülü bir amplifikatöre sahiptir. Çipin kendisi, doğru ve güvenilir sonuçlar veren 17 bitlik bir ADC ve DSP cihazıdır.
SEN0206 (MLX90614-BCC), geniş görüş alanı nedeniyle (FOV = 35 °), ticari uygulama için daha uygundur. Endüstriyel uygulamalar için SEN0263'ü (MLX90614-DCI) tavsiye ediyoruz. Daha uzun mesafe aralığına sahiptir.
 |  |  |  |  | |
| İsim | Gravity: Arduino için I2C Temassız IR Sıcaklık Sensörü | Gravity: Arduino için Analog LM35 Sıcaklık Sensörü | Gravity: Su Geçirmez DS18B20 Sensör Kiti | Gravity: DS18B20 Sıcaklık Sensörü | Gravity: Analog Yüksek Sıcaklık Sensörü |
| SKU | SEN0226 | DFR0023 | KIT0021 | DFR0024 | SEN0198 |
| Çalışma Gerilimi | 3.3V/5V | 3.3V/5V | 3.0V~5.5V | 3.3V~5V | 3.3V~5.5V |
| Çalışma Akımı | 2.7μA | 2.7μA | <3μA | <3μA | 2.8μA |
| Çalışma Sıcaklığı | -40℃～85℃ | -40℃～150℃ | -55℃～125℃ | -55℃～125℃ | 30℃～350°C |
| Sıcaklık Ölçüm Aralığı | 0℃～65℃ | 0℃～100℃ | -55℃～125℃ | -55℃～125℃ | -55℃～125℃ |
| Sıcaklık Ölçümünün Hassasiyeti | 0.01℃ | 0.5℃ | 0.5℃ | 0.5℃ | 0.5℃ |
| Sıcaklık Sapması | ±0.5℃ | ±0.5℃ | ±0.5°C | ±0.5℃ | ±0.5℃ |

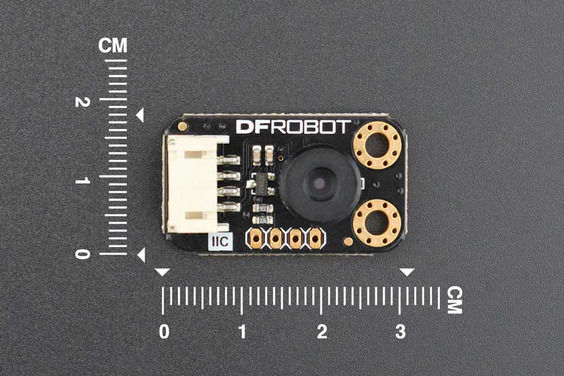

| Ölçüler | 30*22(mm) | 30*22(mm) | 33*22(mm) | 22*32(mm) | 42*32*18(mm) |
| Arayüz | Gravity-IIC | Gravity-analog | Gravity-digital | Gravity-digital | Gravity-digital |
| Veri Tipi | Digit | Digit | Digit (unibus) | Digit (unibus) | analog |
| Kısa Açıklama | BMP280 Barometre sensörü, Arduino'yu destekler ve hem sıcaklığı hem de atmosferik basıncı ölçebilir. İç ve dış mekan navigasyonunu gerçekleştirmek için GPS navigasyonunu ve IMU sensörü ile koordinatı geliştirmek için uygulanabilir. Son nesil BMP180 barometre sensörü ile karşılaştırıldığında daha düşük güç tüketimine, daha yüksek çözünürlüğe ve daha yüksek örnekleme frekansına sahiptir. Uygulama: Gelişmiş GPS navigasyonu (örn. İlk düzeltme zamanı iyileştirme, ölü hesaplama, eğim algılama) İç mekan navigasyonu (zemin algılama, asansör algılama) Dış mekan navigasyonu, eğlence ve spor uygulamaları Hava tahmini Sağlık uygulamaları (örn. Spirometri) Dikey hız gösterge (örneğin yükselme / batma | Ortam hava sıcaklığını tespit etmek için bir Sıcaklık Sensörü kullanılabilir, çıkış voltajı sıcaklıkla orantılıdır. İyi bir doğrusallığa ve yüksek hassasiyete sahiptir. Uygulama: Tıbbi tedaviler Kişisel kontroller Endüstriyel kontroller Havacılık ve astronotik. | Su geçirmez sıcaklık sensörü DS18B20, toprak sıcaklığı ölçümü, sıcak tank sıcaklık kontrolü vb. Gibi birçok alanda yaygın olarak kullanılmaktadır. Çok noktalı ölçümü destekler. Uygulama: Sabit sıcaklık kontrolü Endüstriyel sistem Tüketici elektroniği Termistörler Buzdolapları Ahırlar Tanklar Telekomünikasyon odaları Güç iletişim odaları Kablolar vb. | Ortam hava sıcaklığını tespit etmek için bir Sıcaklık Sensörü kullanılabilir. Çok noktalı sıcaklık ölçümü elde etmek için paralel olarak üç kabloya bağlanabilir. Uygulama: Sabit sıcaklık kontrolü Endüstriyel sistem Tüketici elektroniği Termistörler Buzdolapları Ahır Tankları Telekomünikasyon odaları Güç iletişim odaları Kablolar vb. | 30-350 ° C sıcaklık aralığını ölçmek için PT100 dirençli tip yüksek sıcaklık probu kullanmıştır. Uygulama: Özellikle yüksek hassasiyetli sıcaklık ölçümleri için. Tıbbi tedaviler Motorlar Endüstriler Sıcaklık sayımları Direnç sayıları |
 |  |  |  | ||
| İsim | Gravity: i2C BMP280 Barometre Sensörü | Kızılötesi Termometre Modülü | Gravity:SHT1x Nem ve Sıcaklık Sensörü | Gravity: Arduino için DHT11 Sıcaklık Nem Sensörü | DHT22 Sıcaklık ve Nem Sensörü |
| SKU | SEN0206 | SEN0093 | DFR0066 | DFR0067 | SEN0137 |
| Çalışma Gerilimi | 3.3V~5V | 3V~5V | 3.3V~5V | 3.3V~5V | +5V |
| Çalışma Akımı | 1.2mA | 4mA~9mA | 2μA | 0.5mA~2.5mA | 1.5mA |
| Çalışma Sıcaklığı | -40℃～125 ℃ | -10℃~50℃ | -40℃~128.8℃ | 0℃～50℃ | -20℃-80℃ |
| Sıcaklık Ölçüm Aralığı | -70.01℃～382.19℃ | -33℃～220℃ | -40℃~128.8℃ | 0℃～50℃ | -40℃-80℃ |
| Sıcaklık Ölçümünün Hassasiyeti | 0.5℃ | 2℃(full range) | 0.5℃ | 2℃ | |
| Sıcaklık Sapması | ±0.5℃ | ±0.6℃ | ±0.4°C | ±0.1℃ | ±0.5℃ |
| Ölçüler | 31.5*18(mm) | 12*13.7*35(mm) | 32*27(mm) | 22*32(mm) | 22*32(mm) |
| Arayüz | Gravity-IIC | Digitalx3 | Gravity-2-wire digital | Gravity-digital | Gravity-digital |
| Veri Tipi | Digit | Digit | Digit (unibus) | Digit (unibus) | Digit (unibus) |
| Nem Ölçüm Aralığı | NA | NA | 0-100%RH | 20-90%RH | 0-100%RH |
| Nem Sapması | NA | NA | ±4.5%RH | ±5%RH | ±2%RH |
| Kısa Açıklama | Temassız ölçüm, sıcaklığı ölçmek için kızılötesi radyasyon kullanır ve doğrudan dokunma gerektirmez. Ek olarak, bu ölçüm yöntemi hızlı ve doğru bir şekilde okunabilir. Bu modül 35 ° Dalga boyu 5.5um-14um FOV'a sahiptir Uygulama: Çevre izleme Ev otomasyonu Otomobil elektroniği Havayolu endüstrisi | Yüksek hassasiyet, yüksek doğruluk, düşük gürültü ve düşük güç tüketimi için özel olarak tasarlanmış uzun mesafeli bir termometredir. Dalga uzunluğu: 5um-14um Bu modül 26.6 ° x 2 = 53.2 ° FOV'a sahiptir. Uygulama: Tıbbi ekipman Yangın alarm sistemleri telekomünikasyon | 1 kapasitif nem modülü ve 1 enerji boşluğu sıcaklık modülü, 1 14bit A / D dönüştürücü ve 1 2 kablolu dijital arayüzün mükemmel entegrasyonundan oluşur. CMOSens teknolojisi, düşük güç tüketimi, hızlı yanıt, güçlü sıkışma önleme kapasitesi gibi avantajlar sağlar. Uygulama: Tıbbi malzeme HVAC Meteoroloji Nem regülatörü Nem Alıcı Testler ve ölçümler Otomobil Otomatik kontrol | Bu sensör, dirençli bir eleman ve ıslak NTC sıcaklık ölçüm cihazları hissini içerir. Mükemmel kalite, hızlı tepki, anti-parazit yeteneği ve yüksek maliyet performans avantajlarına sahiptir. 20 metreye kadar sinyal iletim mesafesi. Bu özellikler, onu çeşitli uygulamaları ve hatta en zorlu uygulamaları yapar. Uygulama:Tıbbi ekipman HVAC Meteoroloji Nem regülatörü Nem Alma Cihazı Testleri ve ölçümleri Otomobil Otomatik kontrol | Dirençli bir eleman ve ıslak NTC sıcaklık modülü hissi içerir. DHT11 ile karşılaştırıldığında, daha küçük nem sapmasına, daha hızlı tepkiye, daha güçlü parazit önleme özelliğine ve daha yüksek maliyet performansına sahiptir. Uygulama: Tıbbi ekipman HVAC Meteoroloji Nem düzenleyici Nem Alıcı Testler ve ölçümlerOtomobil Otomatik kontrol |
Teknik Özellikler:
