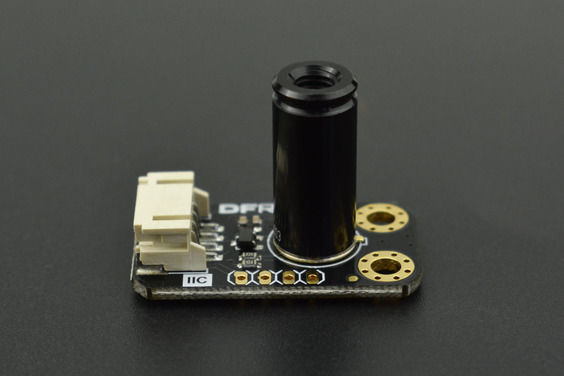

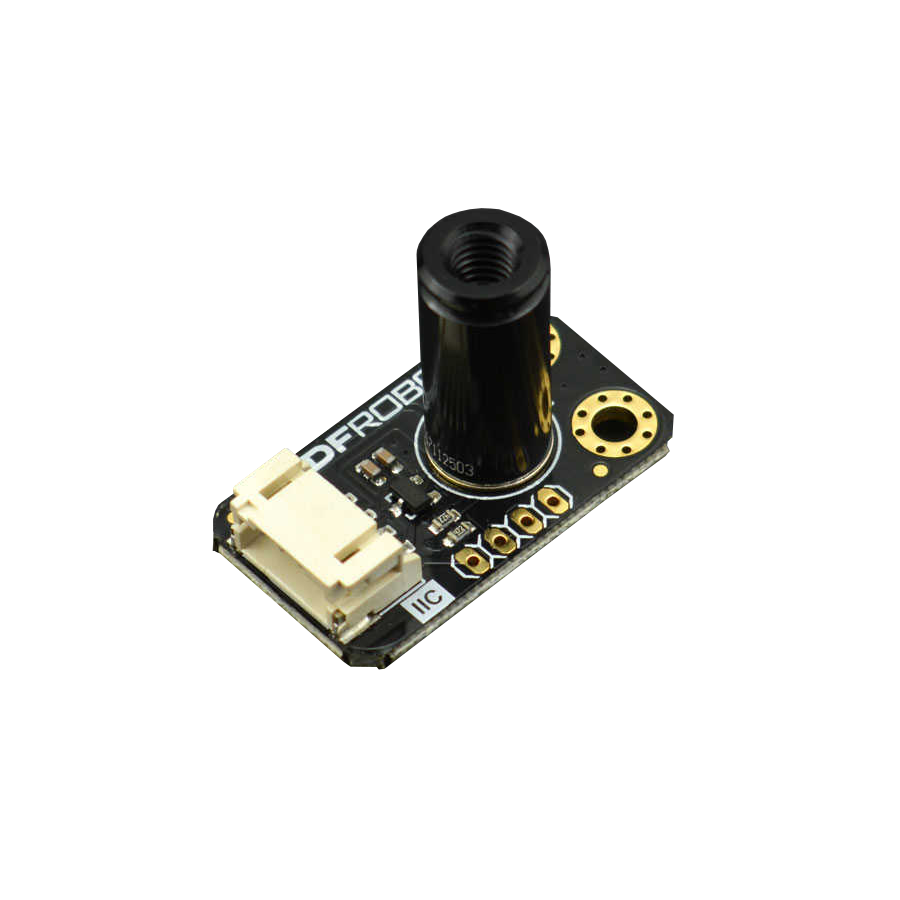

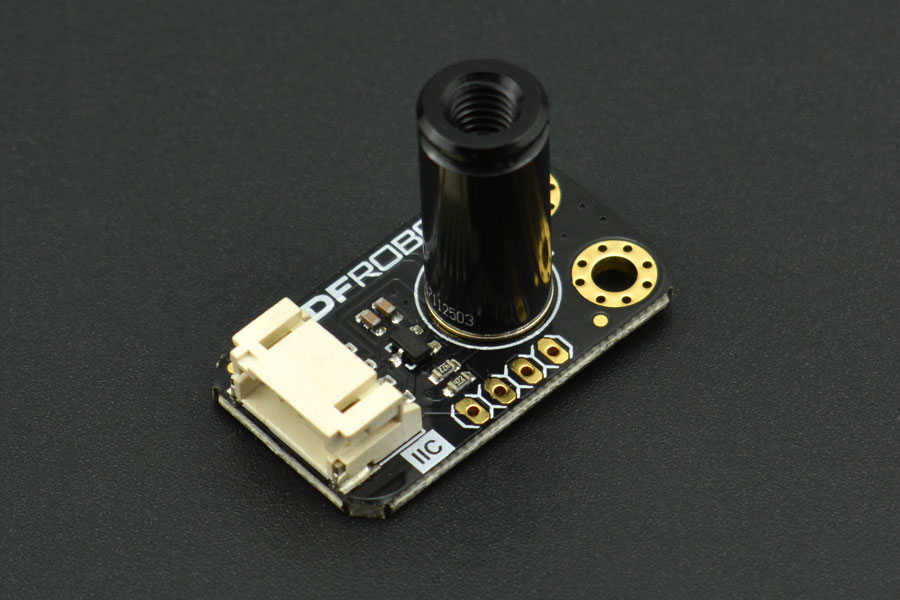

Gravity: I2C Temassız Kızılötesi(IR) Sıcaklık Sensörü (MLX90614-DCI)

Gravity: I2C Temassız Kızılötesi(IR) Sıcaklık Sensörü (MLX90614-DCI)

Sıcaklık ölçümünü temaslı ve temassız olarak iki türe ayırabiliriz. Temaslı ölçüm, yalnızca test nesnesi ve sensör termal dengeye ulaştığında sıcaklığı doğru bir şekilde ölçebilir. Bu, daha uzun yanıt süreleri ve ortam sıcaklığıyla dengelenen okuma yanlışlıkları anlamına gelebilir. Buna karşılık, temassız ölçüm, sıcaklığı ölçmek için kızılötesi radyasyon kullanır ve doğrudan bir dokunuş gerektirmez. Ek olarak, bu ölçüm yöntemi hızlı ve doğru bir şekilde okunabilir.
Son yıllarda tıbbi, çevresel izleme, ev otomasyonu, otomotiv elektroniği, havacılık ve askeri uygulamalar için temassız ölçüm yöntemleri kullanılmaktadır. En yeni kızılötesi sıcaklık ölçüm modülümüz MLX90614'tür. Bu modül, kızılötesi radyasyon enerjisini ve dalga boyu dağılımını tespit ederek yüzey sıcaklığını ölçer. IR sıcaklık probu bir optik sistem, fotoelektrik detektör, amplifikatör, sinyal işleme ve çıkış modülünden oluşur. Optik sistem, kızılötesi radyasyonu kendi görüş alanında toplar ve kızılötesi radyasyon enerjisi, fotoelektrik detektörde yakınsarken karşılık gelen elektrik sinyallerine dönüştürülür. Amplifikatör ve sinyal işleme devresi tarafından işlendikten sonra, sinyal bir sıcaklık değerine dönüştürülür. MLX90614 kendi kendini kalibre eder ve sinyal işleme çipine entegre edilmiş düşük gürültülü bir amplifikatöre sahiptir. Çipin kendisi, doğru ve güvenilir sonuçlar veren 17 bitlik bir ADC ve DSP cihazıdır.

SEN0263 (MLX90614-DCI), küçük görüş alanı nedeniyle (FOV = 5 °), algılama mesafesinin daha uzun olabileceği endüstriyel uygulamalar için daha uygundur. Genel uygulamalarda SEN0206 (MLX90614-BCC) kullanabilirsiniz.

Teknilk Özellikler:

Dokümanlar:

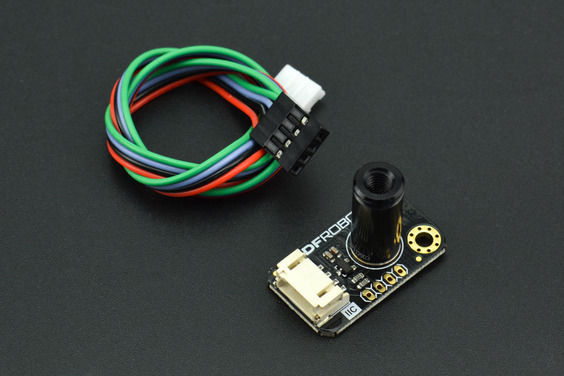

Parça Listesi:
