Grove - Manyetik Anahtar

Grove Manyetik Anahtar

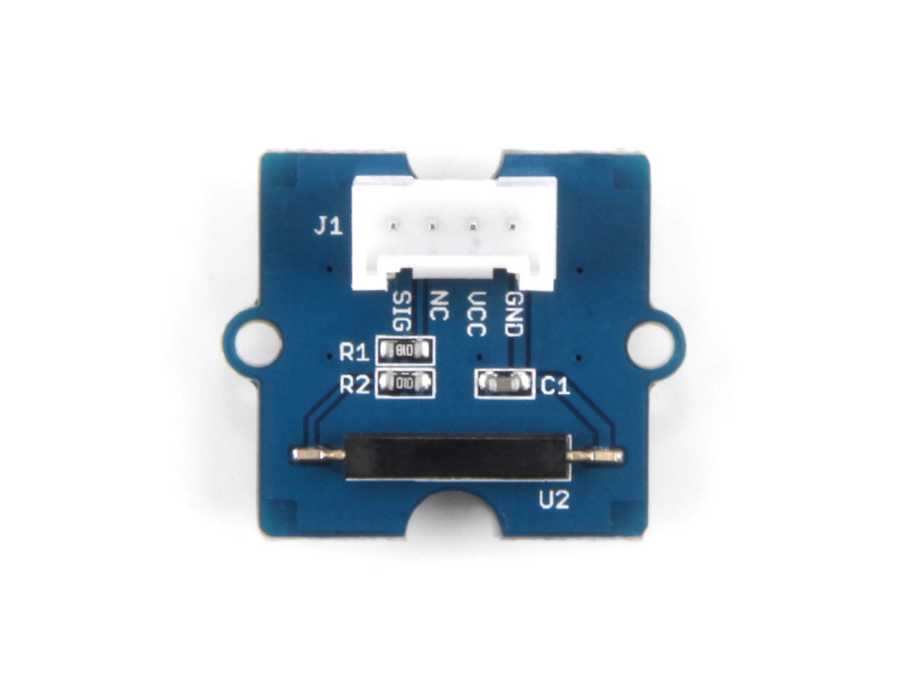

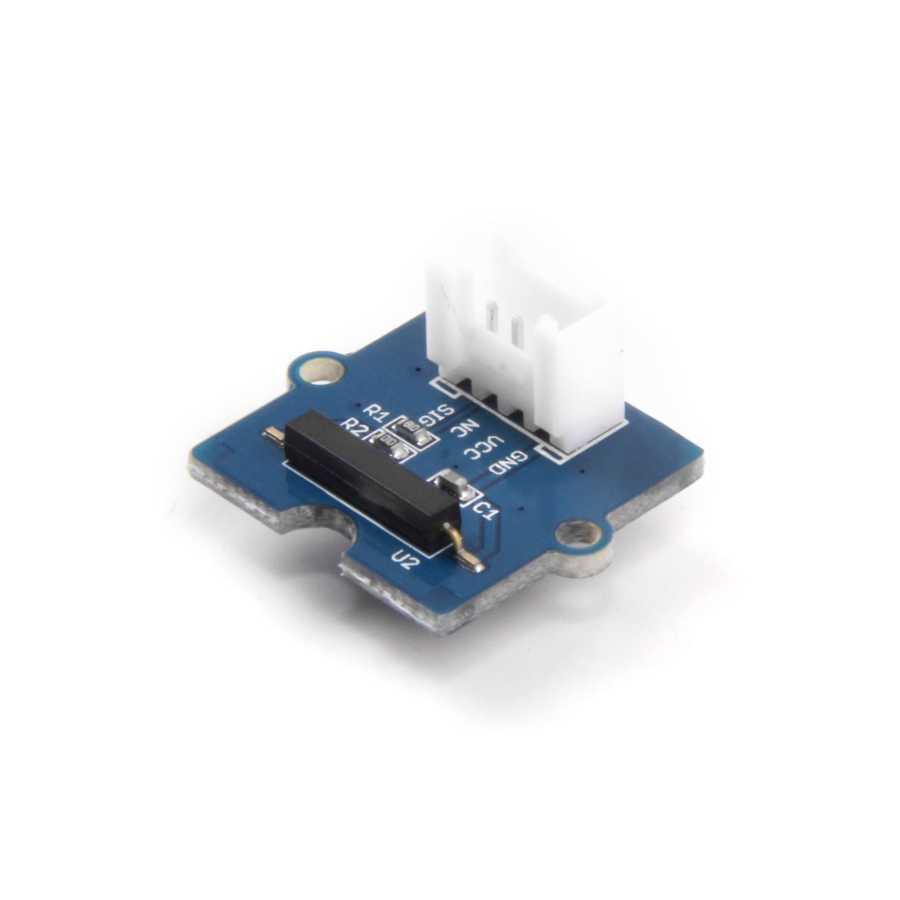

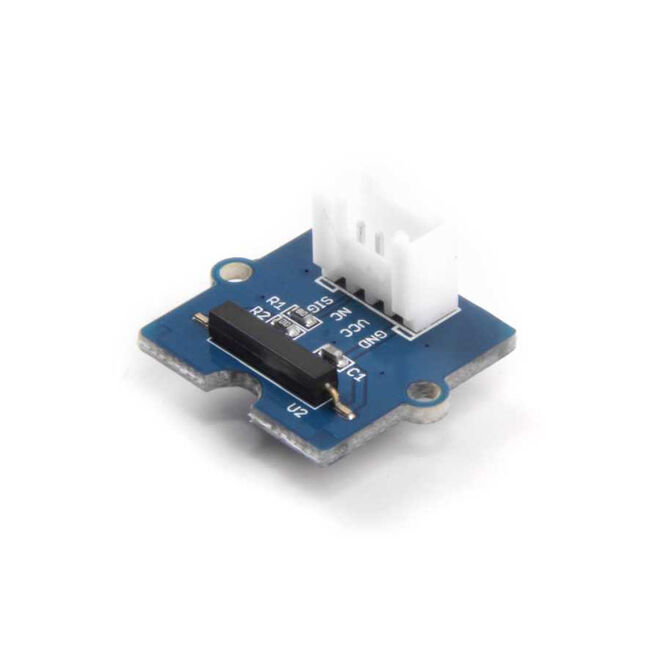

Grove - Manyetik Anahtar modülü grove ile uyumlu bir manyetik switchtir. Manyetik anahtar, kapsüllenmiş CT10 tabanlı kuru reed anahtardır. CT10 normalde açık rutenyum kontaklarına sahip olup tek kutup, tek kontak (SPST) türündedir. Sensör çift uçludur ve elektromıknatıs, mıknatıs veya her ikisinin kombinasyonu ile çalıştırılabilir. Manyetik anahtar, yakınlığa göre devreyi açıp kapatmak isteyen tasarımcılar için harika bir modüldür. Normalde modülün SIG pini çıkışı LOW sinyal gerilimidir, mıknatıs yaklaştırıldığında manyetik anahtar kapanır ve SIG pin çıkışı HIGH sinyal gerilim seviyesinde olacaktır.

• Grove Base Shield V2 (Arduino uyumlu)
• NodeMCU için Grove Base Shield
• Particle Photone Grove Base Shield
• Diğer Grove Ürünler
• Arduino Modelleri

• Çalışma Gerilimi: 4.75V - 5.25V
• Anahtarlamalı Güç: 10W
• Anahtarlama Gerilimi AC, RMS değer(maks): 140V
• Anahtarlama Akımı: 0,5A
• Kontak direnci: 200 mΩ
• Çalışma Sıcaklığı: -40 - 125℃
• Grove ile uyumludur
• Sağlam kapsülleme

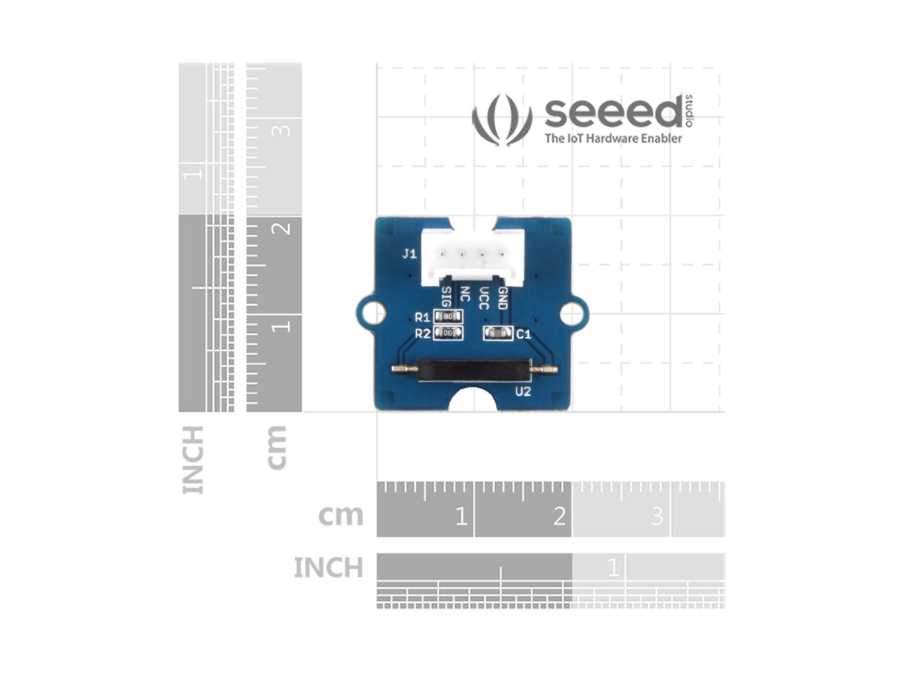

• Boyutlar: 90mm x50mm x12mm
• Ağırlık: 8 gr

• Wiki-Page
• Arduino ile kullanım
• Raspberry Pi ile kullanım
• Grove Manyetik Anahtar Şematik (PDF)
• CT10 Datasheet
• Grove  modülleri hakkında
