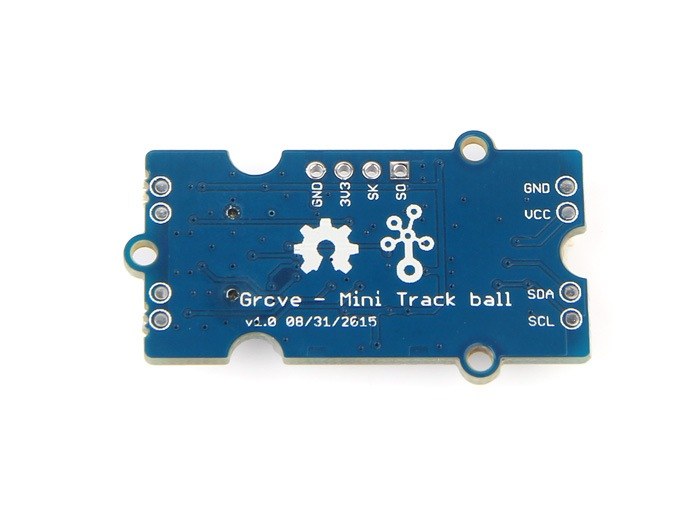

Grove Mini Küre Joystick Kartı

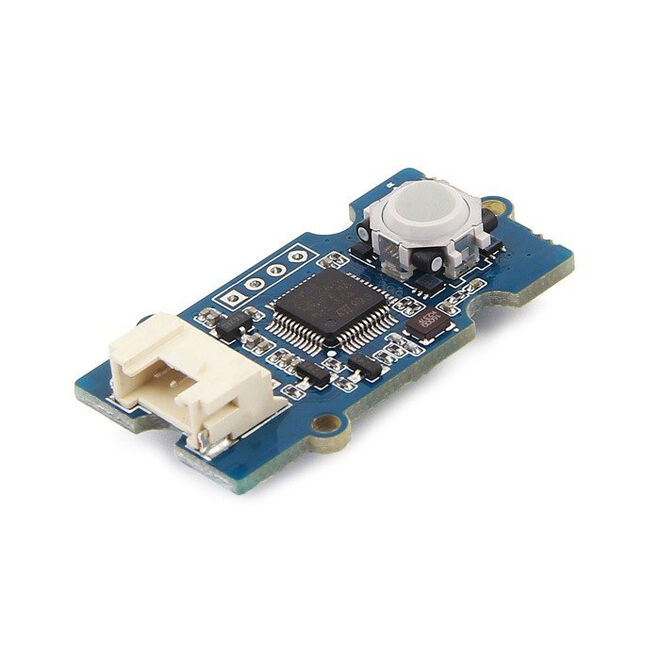

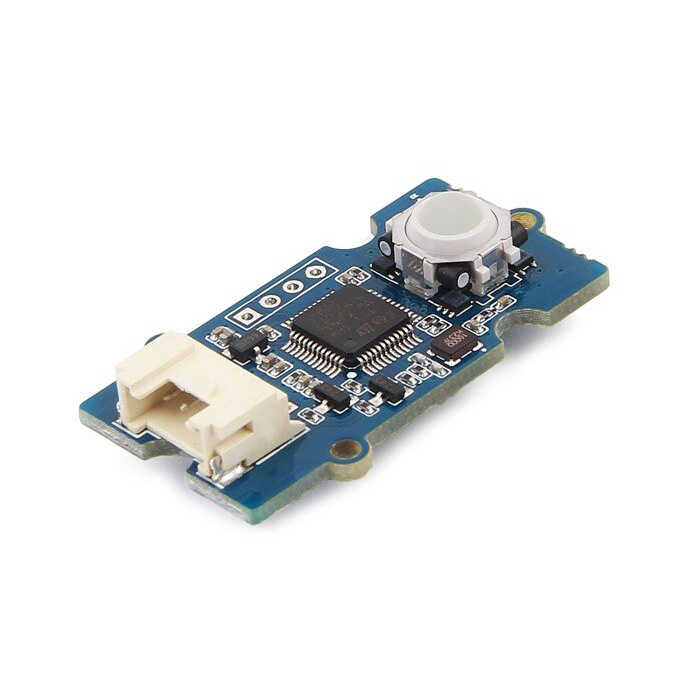

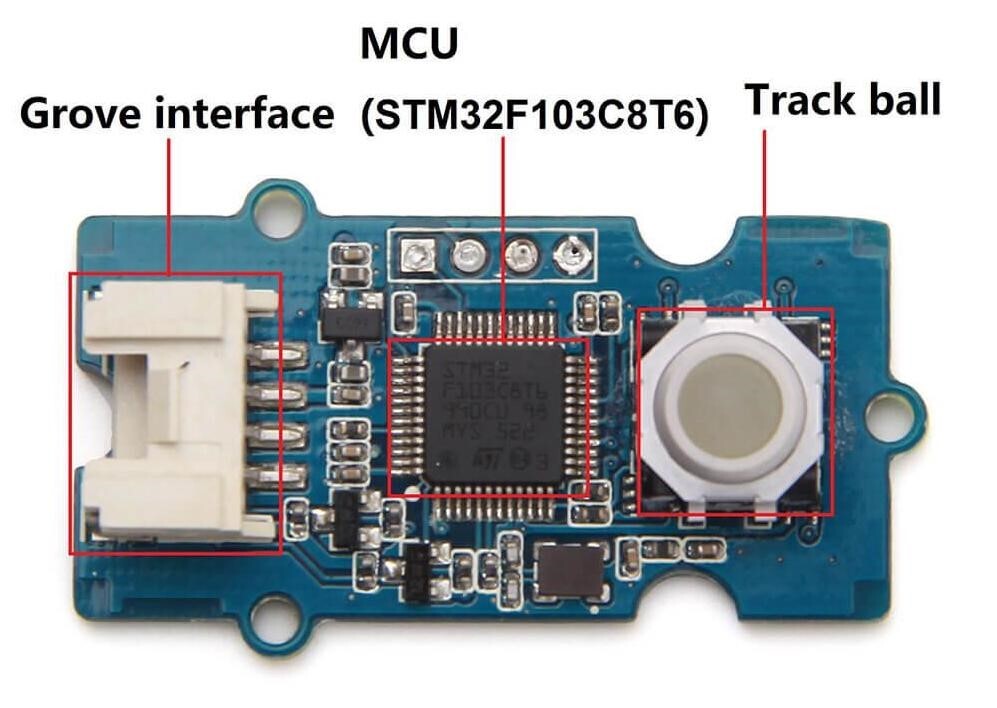

Robot projelerinizde kullanabileceğiniz 5 eksenli küresel joystick kartıdır. 4 yönde istediğiniz şekilde hareket ettirebilir ve tepesinden bastırarak buton olarak kullanabilirsiniz. Kart üzerinde STM32F103C8T6 mikrokontrolcü ve AN48841B hareket algılama entegreleri bulunmaktadır. Grove bağlantı arayüzü sayesinde projelerinize kolaylıkla entegre edebilirsiniz.

Beraber Kullanılabilecek Ürünler:

• Grove Base Shield V2 (Arduino uyumlu)
• NodeMCU için Grove Base Shield
• Particle Photone Grove Base Shield
• Diğer Grove Ürünler
• Arduino Modelleri

Teknik Özellikleri:

• 360 derece yön algılama

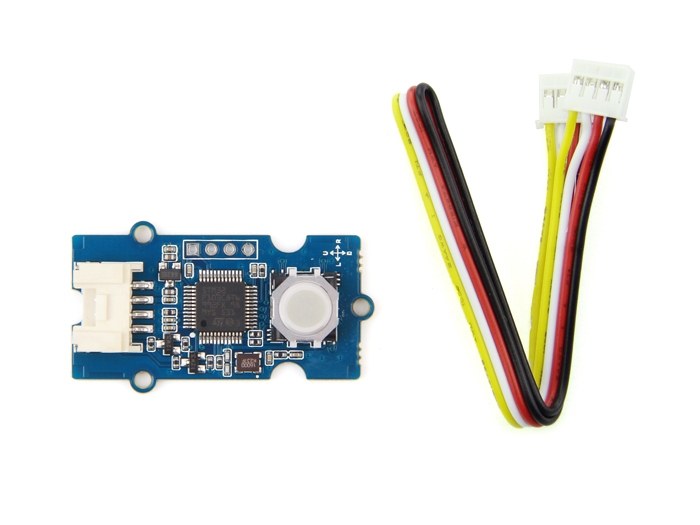

• Grove arayüzü
• Çalışma gerilimi: 3.3-5V
• Çalışma akımı: ~28mA (maksimum 40mA)
• Mikrokontrolcü saat frekansı: 64MHz
• Çalışma frekansı: 105 ±5kHz
• I2C Adresi : 0x4A

Doküman / Yararlı Linkler:

• Wiki-Page
• Arduino ile kullanım
• Kütüphane
• STM32F103C8T6 Datasheet
• Grove-Mini Track ball v1.0 Şematik
• Grove-Mini Track ball v1.0 Şematik Eagle Dosyası
