Grove - Sarı LED'li Buton

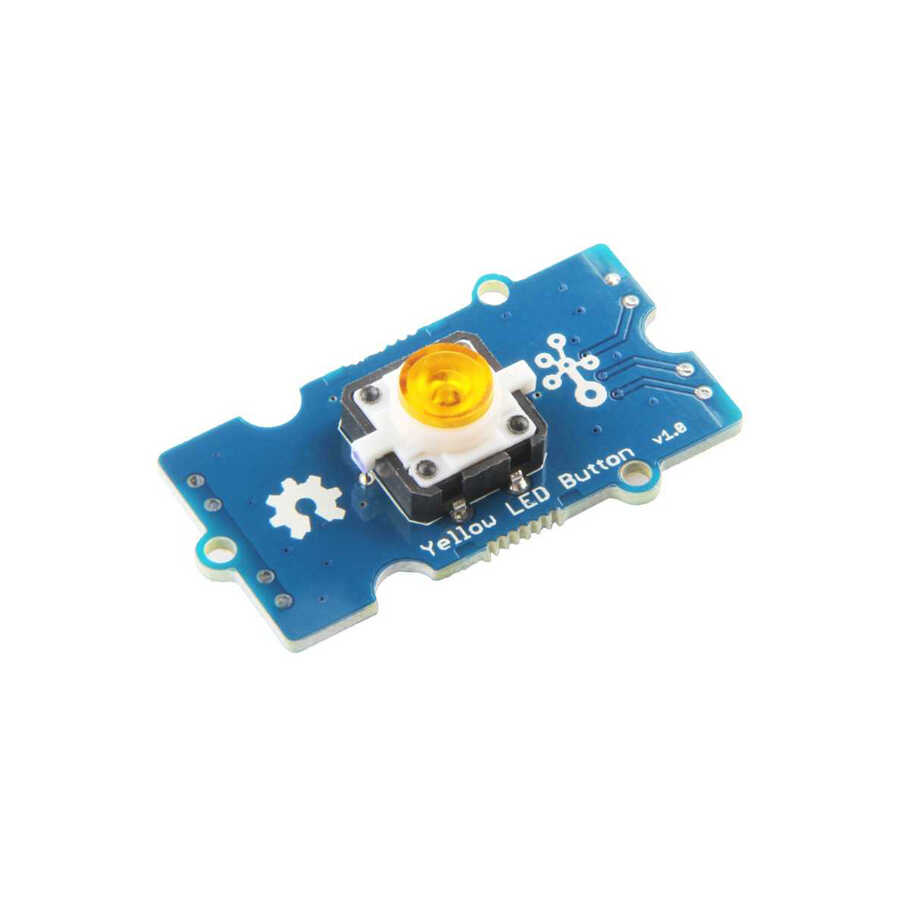

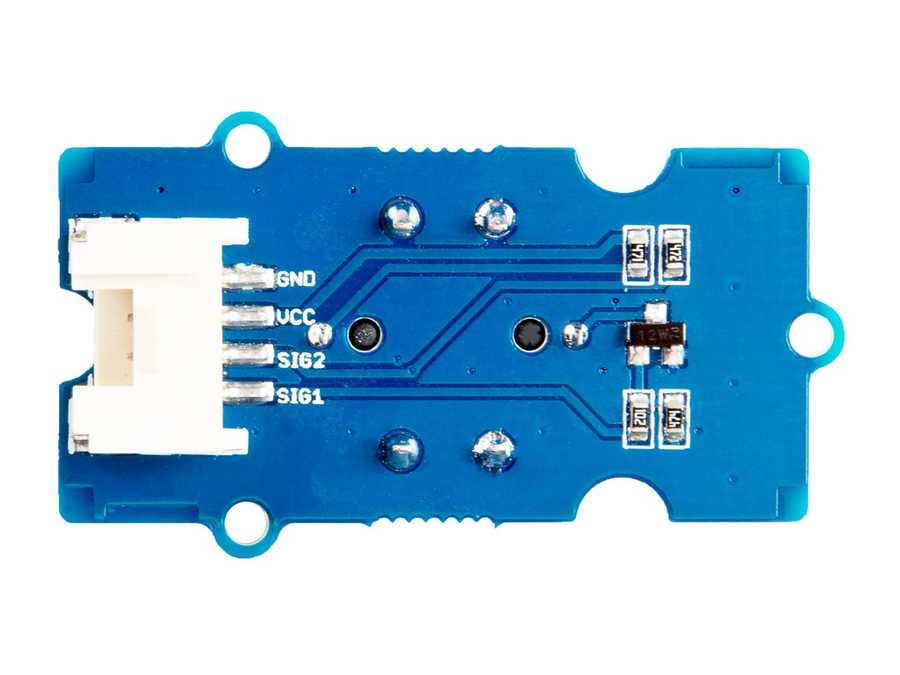

Grove Ledli butonlar sarı , mavi ve kırmızı olmak üzere 3 farklı ana renkte bulunmaktadır. Ledi buton modülü üzerinde 4 pinli soket bulunmaktadır. Bunlardan 2 tanesi güç vermek için kullanılmaktadır. 5V yada 3.3V ile çalıştırılabilmektedir. Diğer iki pinin bir tanesi giriş, diğeri çıkış sinyali için kullanılmaktadır.

Giriş pini (SIG1) ile buton üzerindeki led kontrol edilebilmektedir. Led kontrol işlemi N-Channel MOSFET ile yapılmaktadır. Başlangıçta led kapalı olarak gelmiş olmakla birlikte, sinyal pininden HIGH değeri yollandığında led aktif olmaktadır.

Çıkış pininden (SIG2) normalda kapalı olarak dizayn edilmiştir. Bu nedenle butona basılmamış halde iken pinden HIGH değeri okunurken, butona basıldığı durumda ise LOW değeri okunur.

Beraber Kullanılabilecek Ürünler:

• Grove Base Shield V2 (Arduino uyumlu)
• NodeMCU için Grove Base Shield
• Particle Photone Grove Base Shield
• Diğer Grove Ürünler
• Arduino Modelleri

Teknik Özellikler:

• Çalışma Voltajı : 3.3 / 5 V
• Yüksüz Çalışma Ömrü : 100 000
• Led Akımı : 50mA
• Basma Direnci : <100mΩ
• Boşta Direnç : >100MΩ

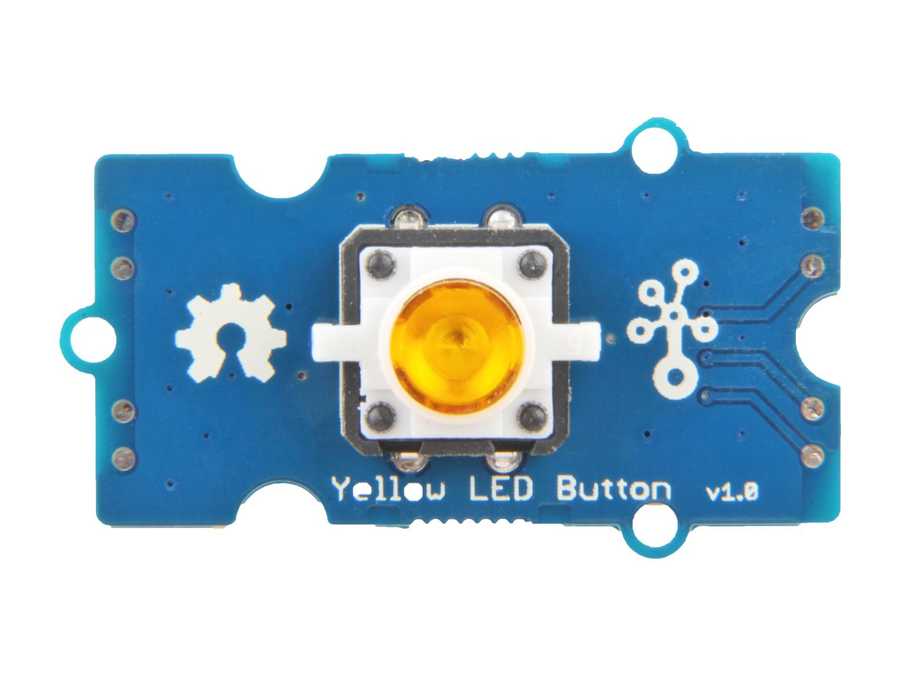

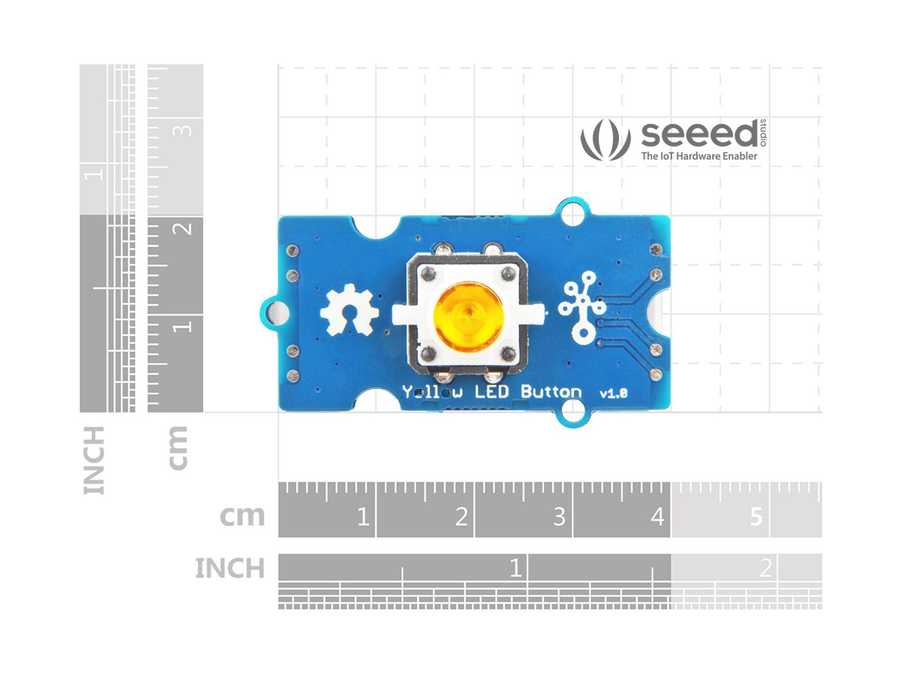

• Kart Ölçüsü : 40x20x13mm
• Ağırlık : 4.3 g
