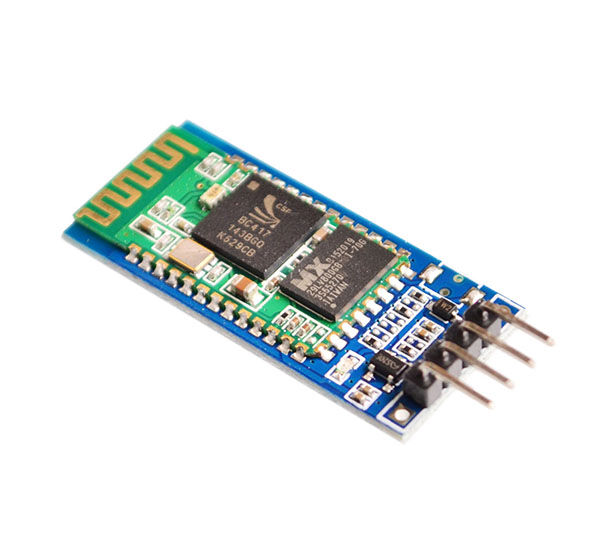

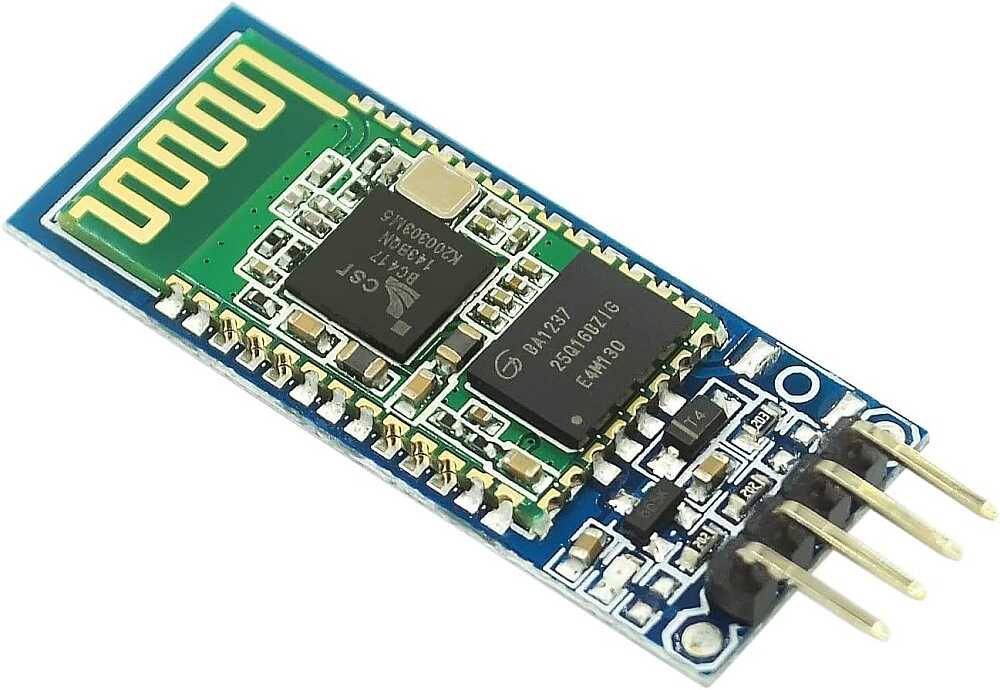

HC06 Bluetooth-Serial Modül Kartı, Bluetooth SSP(Serial Port Standart) kullanımı ve kablosuz seri haberleşme uygulamaları için tasarlanmıştır. Hızlı prototiplemeye imkan sağlaması, breadboard, arduino ve çeşitli devrelerde rahatça kullanılabilmesi için gerekli pinler devre kartı sayesinde dışarıya alınmıştır. Standart pin yapısı sayesinde istenilen ortamlarda rahatça kontrol edilebilir. Bununla beraber ürün beraberinde gönderilen jumper kablolar ile bağlantılar rahatlıkla yapılabilir. Bluetooth 2.0'ı destekleyen bu kart, 2.4GHz frekansında haberleşme yapılmasına imkan sağlayıp açık alanda yaklaşık 10 metrelik bir haberleşme mesafesine sahiptir. Bir çok hobi, robotik ve akademik projede kullanılabilir. HC05'in aksine yanlızca slave modda kullanılabilir. Modülün kullanımı ile alakalı detaylı blog yazımıza buradan ulaşabilirsiniz.
Teknik Özellikleri:
Bluetooth Protokolü: Bluetooth 2.0+EDR(Gelişmiş Veri Hızı)
2.4GHz haberleşme frekansı
Hassasiyet: ≤-80 dBm
Çıkış Gücü: ≤+4 dBm
Asenkron Hız: 2.1 MBps/160 KBps
Senkron Hız: 1 MBps/1 MBps
Güvenlik: Kimlik Doğrulama ve Şifreleme
Çalışma Gerilimi: 3.6-5V(Önerilen 3.6V)
Akım: 50 mA
Boyutları: 43x16x7mm

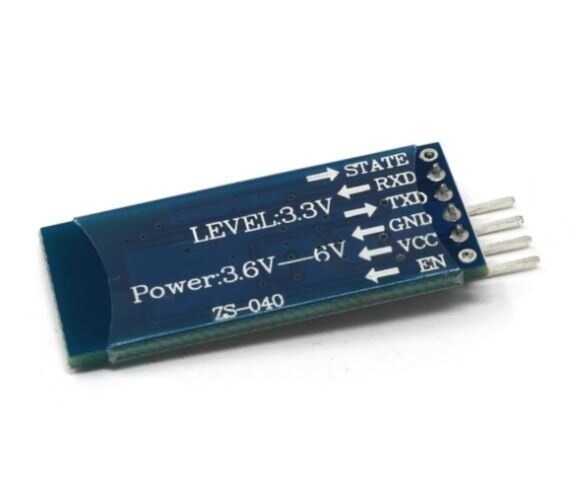

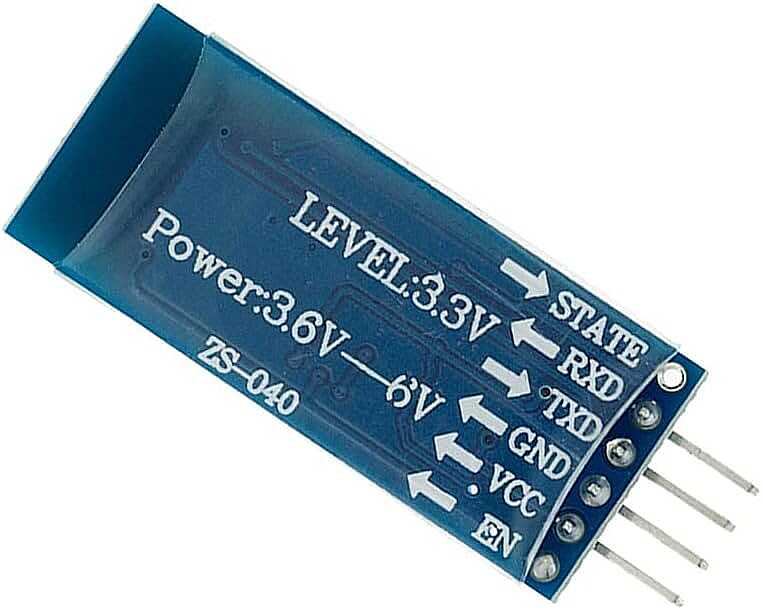

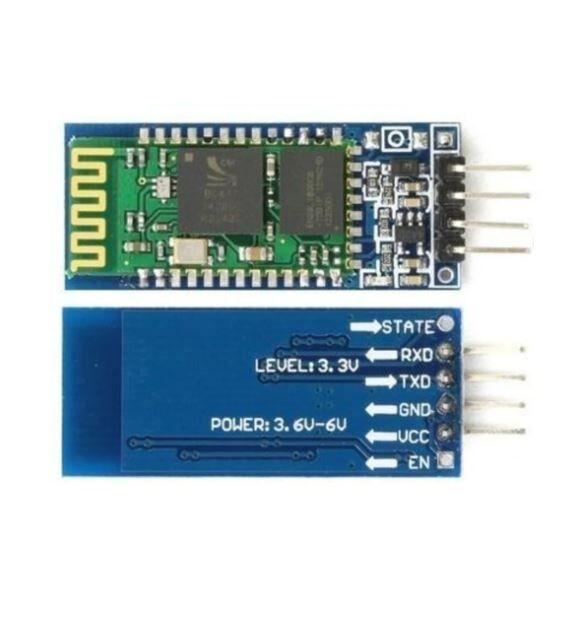

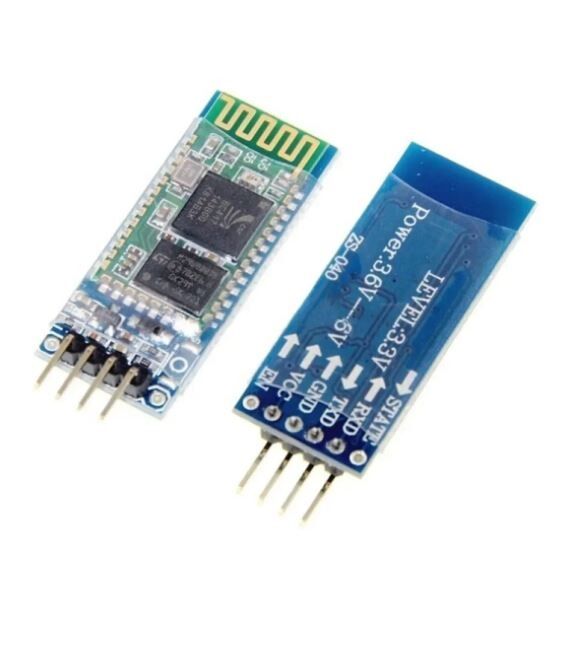

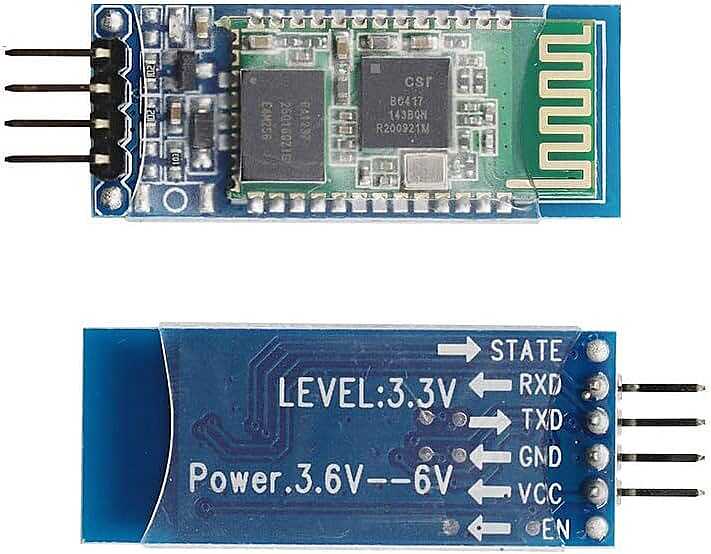

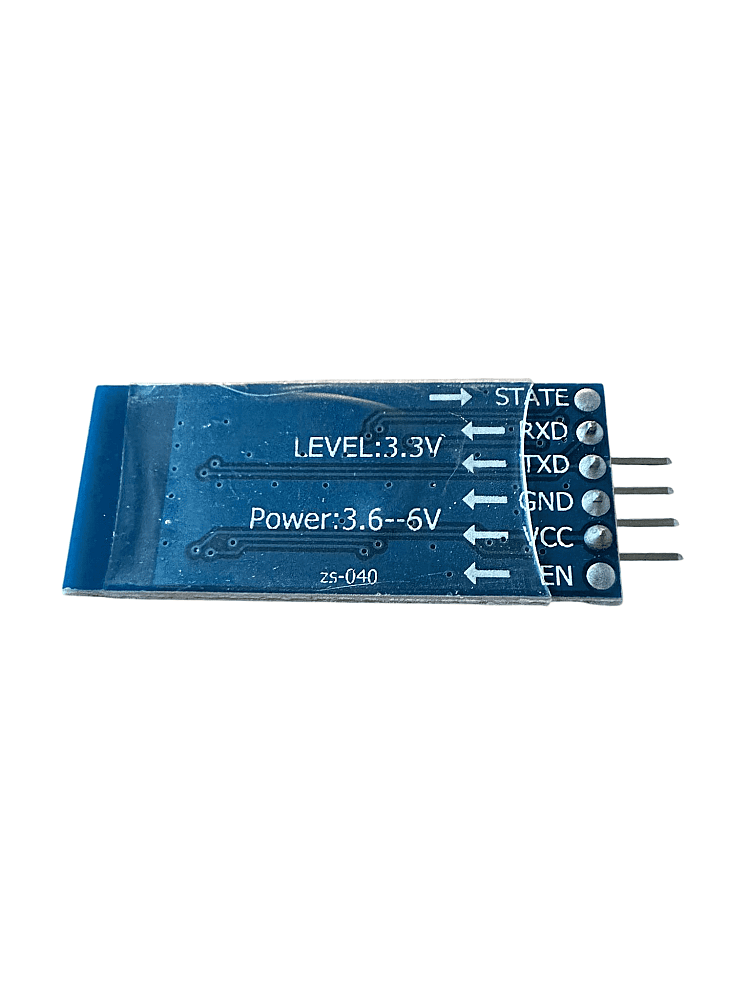

Pin Diyagramı:
Not: RX ve TX pinleri lojik 3.3V seviyesindedir. Arduino veya farklı 5V'luk sistemlerle kullanım için aşağıdaki bağlantı şeklini kullanabilirsiniz.
