Kaan Teknoloji Güç Dağıtım Kartı - KN480

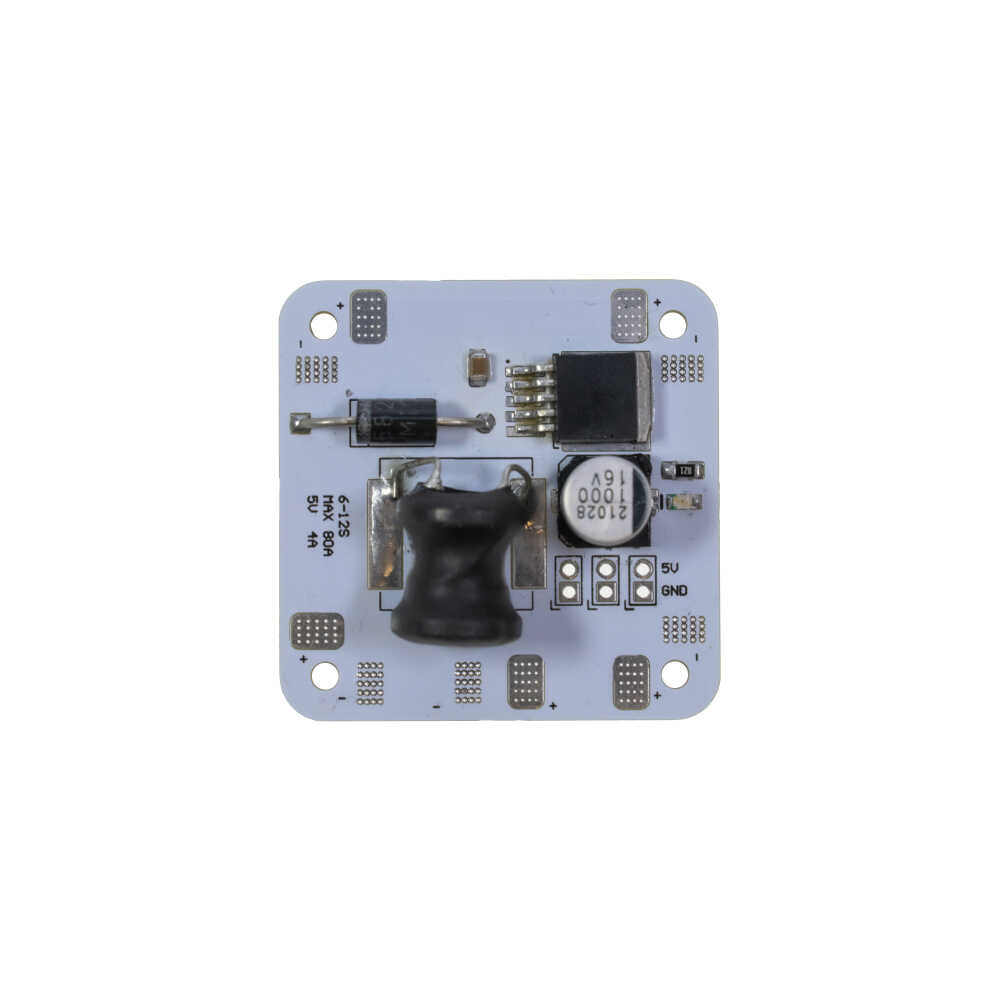

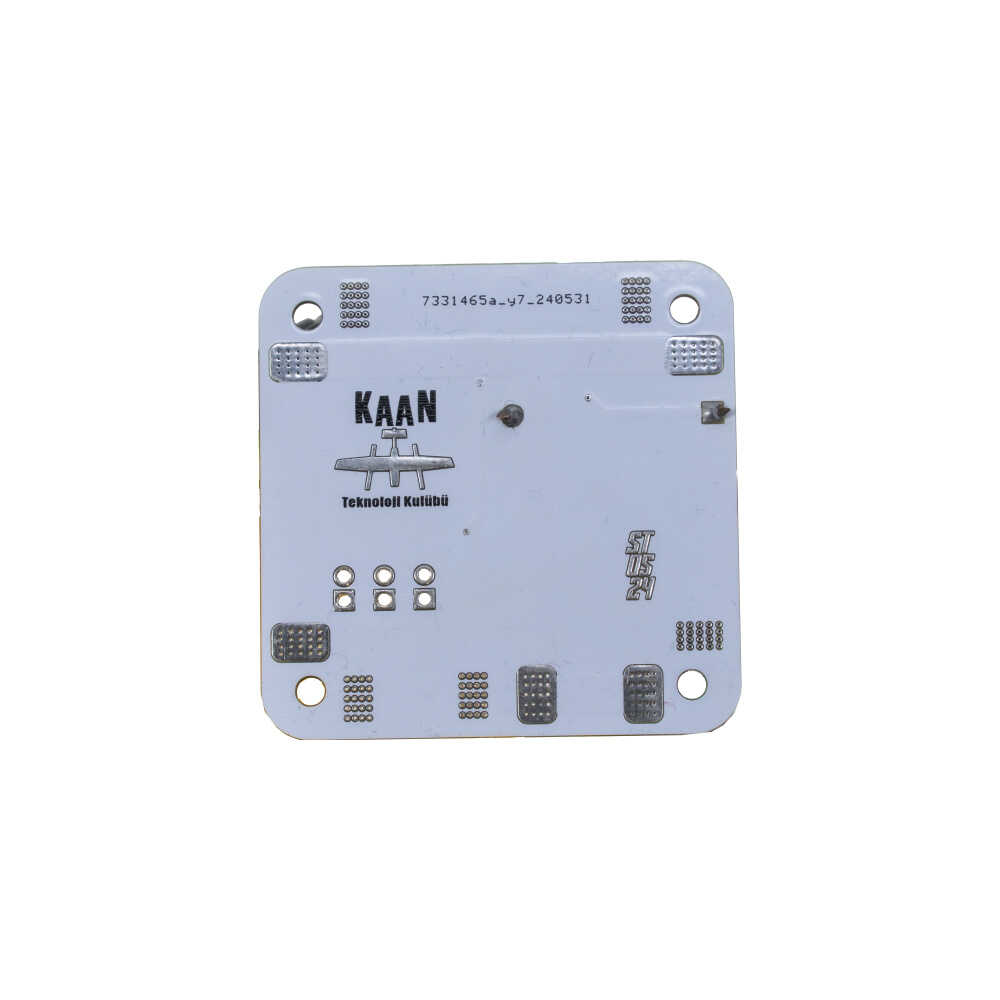

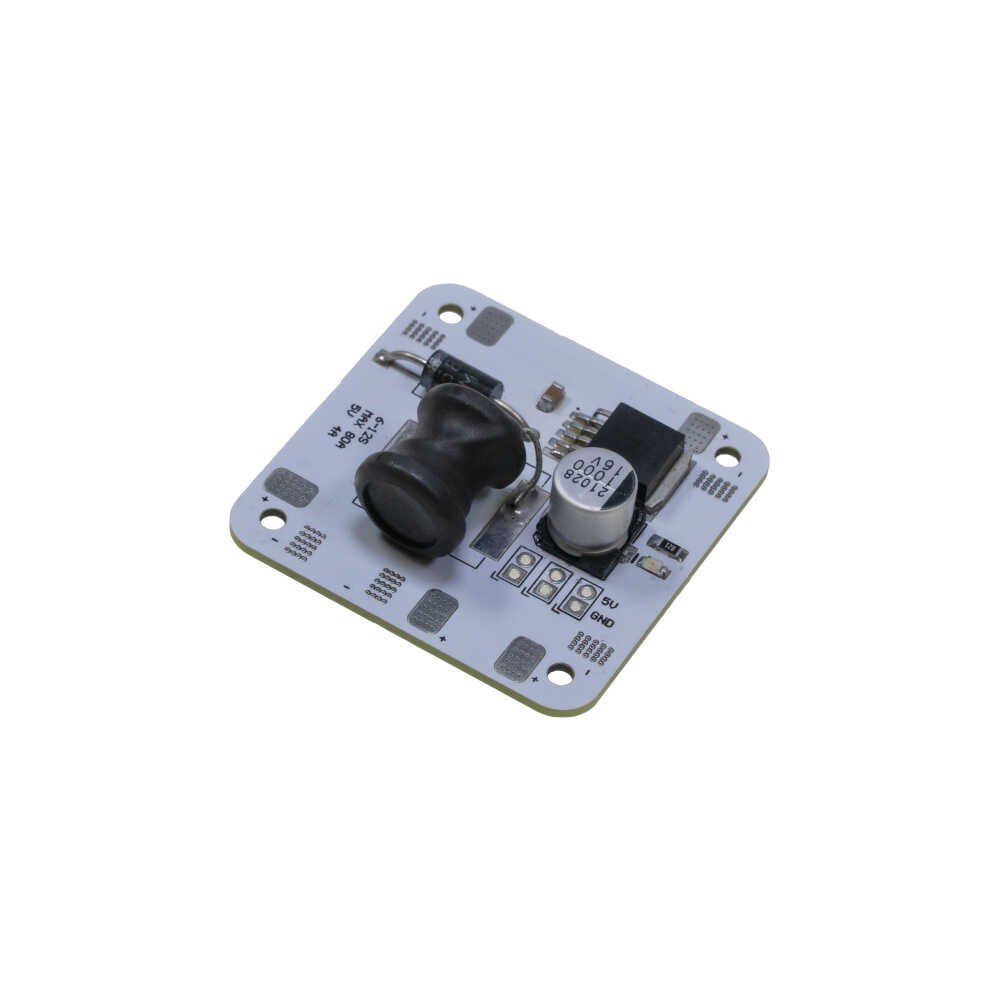

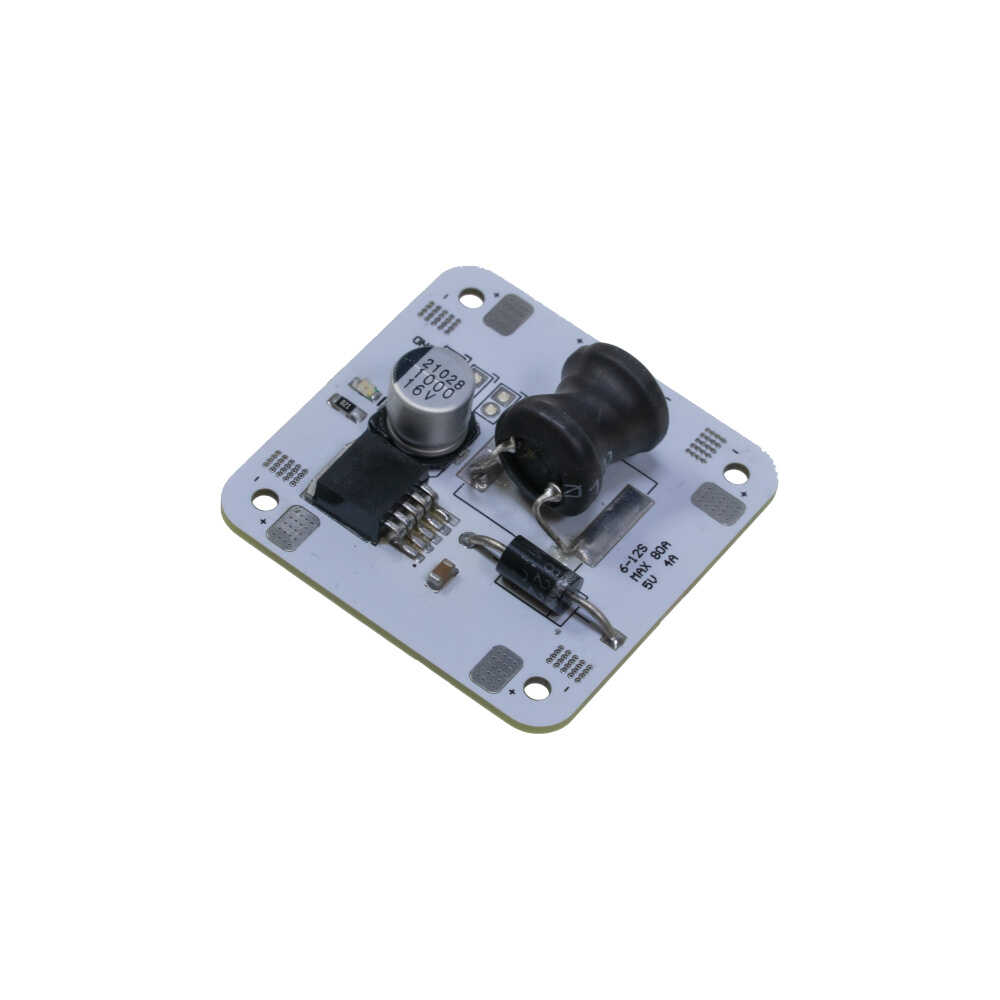

KAAN Teknoloji'nin PDB-KN480 modeli, 50,4*50,4mm boyutlarında ve 2 katmanlı PCB tasarımıyla üstün performans ve güvenilirlik sunmak için geliştirilmiştir. Bu kart, LiPo pil paketinden 4 ESC'ye aynı anda verimli güç dağıtımı yapar. Kamera, servo ve ESC gibi cihazlarla uyumlu olup, stabil DC 5V çıkış sağlar.

Kaan Teknoloji Güç Dağıtım Kartı - KN480 Teknik Detaylar:

• 2oz bakır, 2 katmanlı ve 1.6mm PCB.
• Dahili XT60 Soket
• Toplam 5 çift ESC lehim tırnağı H veya X tipi çerçeve için uygundur
• 5V ve 12V Çıkış LED göstergeleri ve Kısa devre toleranslı

Genel
Giriş voltaj aralığı (6-12S LiPo çalışması): 9 - 18V DC
Regüle edilmiş 5V çıkışlar
LED güç göstergeleri (5V çıkışlar)
4 ESC çıkışı ve 1 çift VCC/GND pedi

ESC çıkışları
Sürekli akım: Her biri için 75A*4 veya 65A*6
Tepe akımı (10 saniye/dakika): 950A*4 veya 85A*6

BEC 5V çıkış
RC Alıcıları, Uçuş kontrolörleri, OSD ve Servolar için
tasarlanmıştır.
DC/DC senkron buck regülatör.
Gerilim: 5.0 +/- 0.1VDC
Sürekli akım: 2 Amper (Maks.2.5A 10s/dakika)
Çıkış Dalgalanması: 40mV (VIn=16V, VOut=5V@2A
yük)
Kısa devre toleranslı (5 saniye/dakika)

BEC 5V @ ≈2S LiPo
Çıkış gerilimi= 2S LiPo gerilimi -3V

Fiziksel:
Boyutlar: 50,4 x 50,4 x 4 mm (XT60 olmadan)
Montaj: 30,5 x 30,5mm, Φ3mm
Ağırlık: 8g (XT60 olmadan), 12g (XT60 ile)

Faydalı Dökümanlar:

• Datasheet
