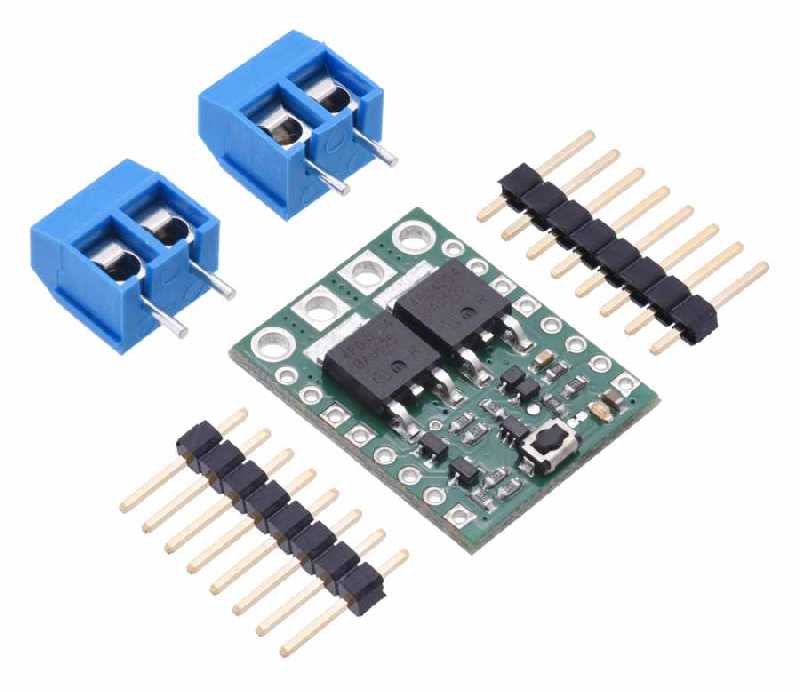

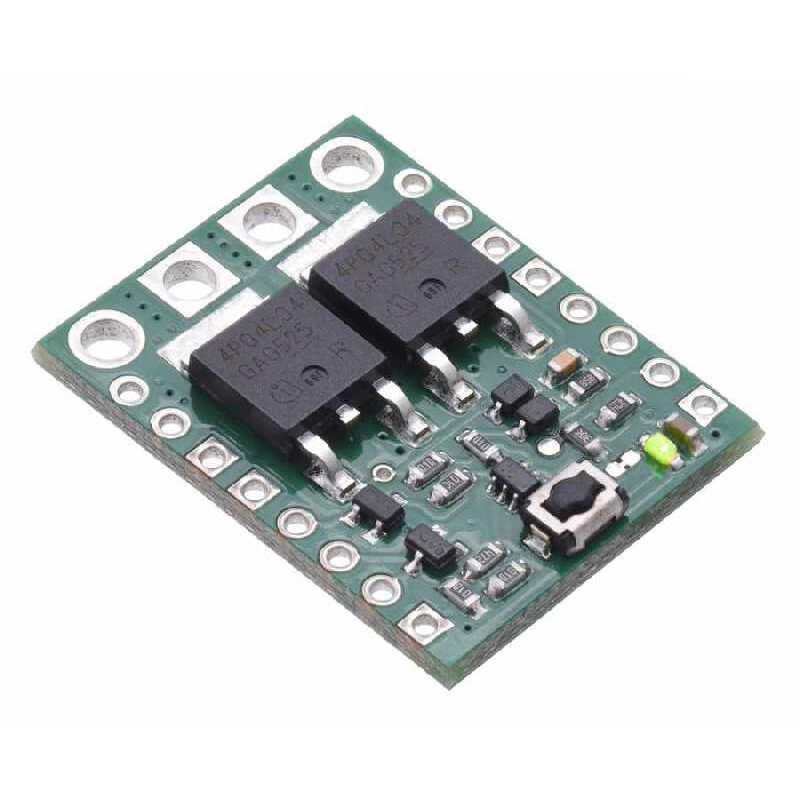

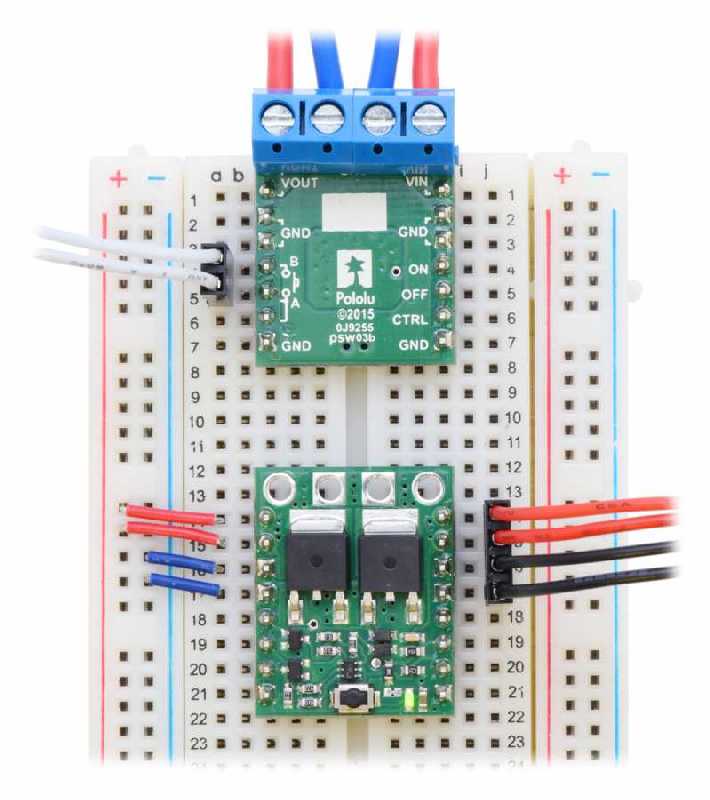

Breadboard uyumlu bu anahtarlama devresini kullanarak, 4.5-40V arasında gerilimlerde 16A'e kadar yüksek akımları anahtarlayabilirsiniz. Mikrokontrolcülerin dijital çıkışları veya kart üzerindeki push buton ile kontrol edilebilir, ayrıca ters gerilim koruması mevcuttur. Kart üzerindeki push butona tek sefer basarak aç-kapa yapabilirsiniz.

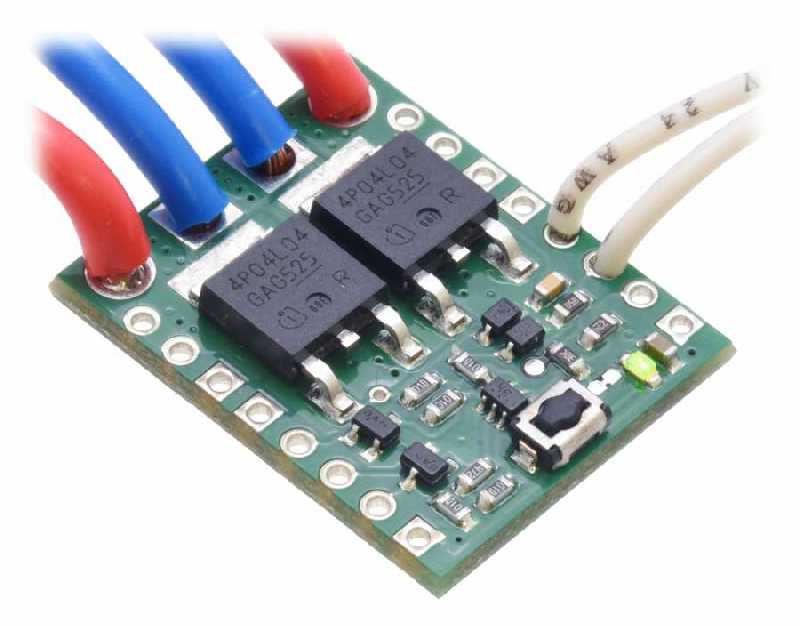

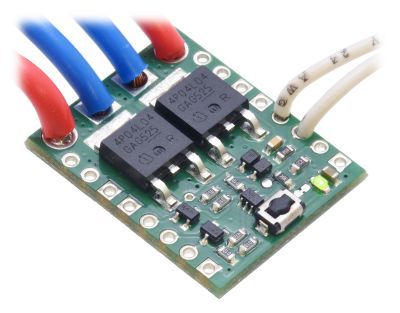

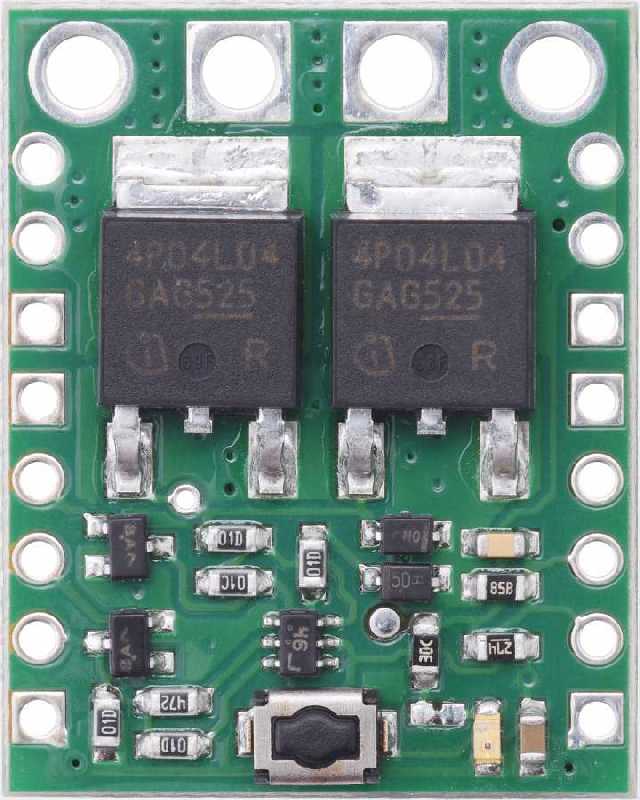

2 adet P kanal MOSFET kullanılarak oluşturulmuş bu devre, pozitif bağlantıyı anahtarlama prensibiyle çalışır. Yüksek akım, kart üzerindeki push buton üzerinden geçmediği için bir mikrokontrolcünün dijital çıkışı kullanılarak yüksek güçlü anatharlama yapılabilir. Projelerinizde röle yerine bu kartı kullanabilirsiniz.
Özellikler:
- Maksimum gerilim: 40V
- Tavsiye edilen gerilim aralığı: 4.5-32V
- İletim durumunda MOSFET direnci: 13 mΩ @ 4.5 V, 8.6 mΩ @ 10 V
- 55°C sıcaklıkta maksimum sürekli akım: 6A
- 150°C sıcaklıkta maksimum sürekli akım: 16A
- Maksimum akım: 90A
- Açık durumda boşta çekilen akım: ~65 μA/V
- Kapalı durumda boşta çekilen akım: < 0.2 μA
- LED rengi: Yeşil
- Boyutlar: 20 x 25.4 x 0.4mm
- Ağırlık: 2.7gr
Kullanım:

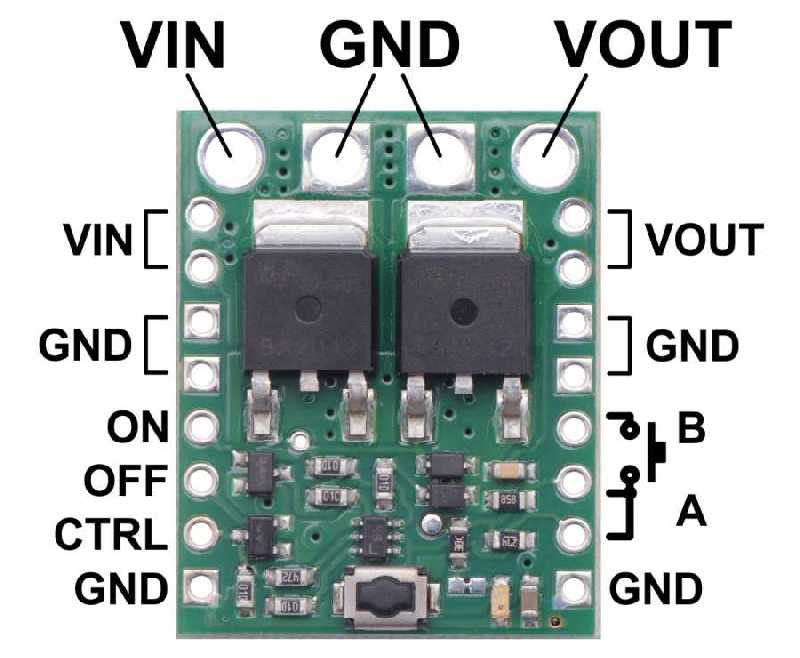

Anahtarlama yapılacak olan bağlantı VIN pinlerine bağlanır ve kart üzerindeki push butona her basıldığında VOUT sırasıyla açılıp kapanır. Harici bağlantılar ile de kontrol imkanı mevcuttur:
A ve B pinleri: Bir push buton ile birbirine bağlanarak kart üzerindeki push buton ile aynı işlevde kullanılabilir. Yanlızca A pini, bir push buton ile GND'ye bağlandığında sadece açma işlevinde kullanılabilir.
ON pini: 1V veya daha yüksek bir sinyal bu pine uygulandığında devre kapanır (ON konumu).
OFF pini: 1V veya daha yüksek bir sinyal bu pine uygulandığında devre açılır (OFF konumu).
CTRL pini: Bu pine uygulanacak sinyal ile doğrudan anahtar kontrol edilebilir. 1V veya daha yüksek seviyeli bir sinyal devreyi kapatır (ON), GND seviyesindeki sinyal devreyi açar (OFF). Bu pin OFF pini 1V seviyesindeyken kullanılmamalıdır.
