Navio 2 RTK Seti ( Navio 2 + Kablo Seti + Tallsyman Anten (X2) + Reach M+(X2) + Güç Modülü)
İnsansız uçak, drone gibi projeler ile mi uğraşıyorsunuz? Kontrol sistemi için kapsamlı bir geliştirme kartına mı ihtiyacınız var? Arazi haritalandırması mı yapmak istiyorsunuz? İhtiyacının olan modüller bu sette.
Navio 2 RTK seti içerisinde Navio2 Uçuş kontrol kartı, Tallysman GPS anteni, Reach M+, Navio Güç modülü, güç dağıtım kartı ve bağlantı kabloları bulunmaktadır. Emlid ürünleri arasında Robotistan tarafından satılan en kapsamlı kittir.
Emblid Navio 2 uçuş kartı hakkında detaylı bilgi için ürünü bu linkten inceleyebilir ve detaylı bilgiye ulaşabilirsiniz.
Reach M+ ile ilgili detaylı bilgiye bu linkten ulaşabilirsiniz.

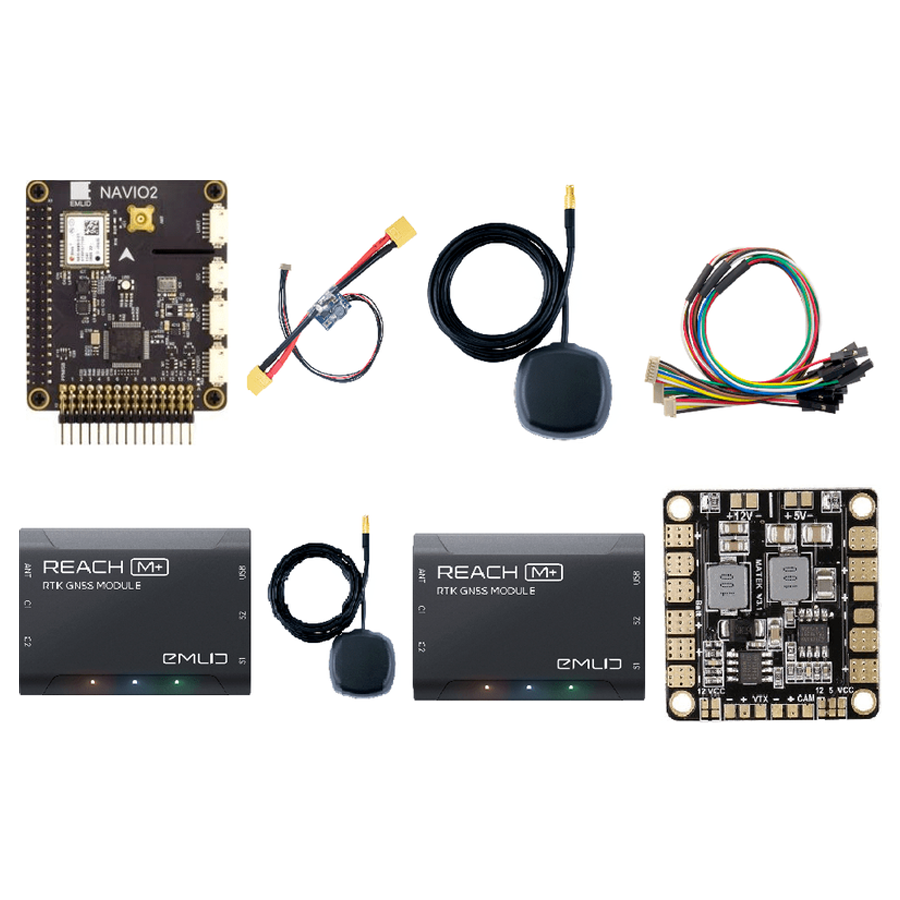

Paket İçeriği:
- 1 adet Emlid Navio 2 Uçuş Kontrol Kartı
- 2 adet Tallysman GPS Anten
- 2 adet Reach M+
- 1 adet Emlid Navio Güç Modülü
- 1 adet Emlid Navio Bağlantı Kabloları
- 1 adet Güç Dağıtım Kartı Matek Mini PDB/ BEC 5V & 12v
Beraber Kullanılabilecek Ürünler:
Teknik Özellikler:
Tallsyman GPS Anteni:- Çok yollu sinyal reddi
- Mükemmel bant dışı sinyal reddi
- Mükemmel sinyal-gürültü oranı
- LNA Kazancı: 26dB minimum
- Çalışma Voltajı: 1.8-16 -VDC nominal
- Çalışma Akımı: 10 mA normal, 15mA maksimum
- Kart Boyutu : 38 x 38 x 14 mm
- Ağırlık: 50g
Emlid Güç Modülü:- 6S kadar LiPo bataryaları Destekler
- Maksimum akım algılama: 60 A
- Anahtarlama regülatörü çıkışı: 5.3 V 2.25 A
- Navio2 güç bağlantı soketi için 6 pinli DF13 kablosu
- Farklı konektörler kullanılıyorsa güç modülü 90A'ya kadar olan akımı algılar (XT60 konektörleri 60 A maks.
Reach M+: Connectivity:- LoRa Radyo Frekansı : 868/915Mhz
- LoRa Radyo Mesafesi: 8km ye kadar
- WiFi: 802.11b/g/n
- Bluetooth: 4.0/2.1 EDR
- Bağlantı Portları: USB, UART, Event
Data:- Doğrulama: NTRIP, RTCM3
- Pozisyon Çıktısı: NMEA, LLH/XYZ
- Dahili Hafıza: 8GB
GNSS:- Takip Edilen Sinyaller: GPS/QZSS L1, GLONASS G1, BeiDou B1, Galileo E1, SBAS
- Kanal Sayısı: 72
- Yenileme Hızı: 14Hz/5Hz
- IMU: 9 Eksen
Konumlama:- Statik Yatay: 5mm + 1ppm
- Statik Dikey: 10mm +2ppm
- Kinematik Yatay: 7mm + 1ppm
- Kinematik Dikey: 14mm + 2ppm
Elektriksel:- Çalışma Voltajı: 4.75 - 5.5V
- Anten DC bias: 3.3V
- 5V da ortalama enerji tüketimi: 200mS
