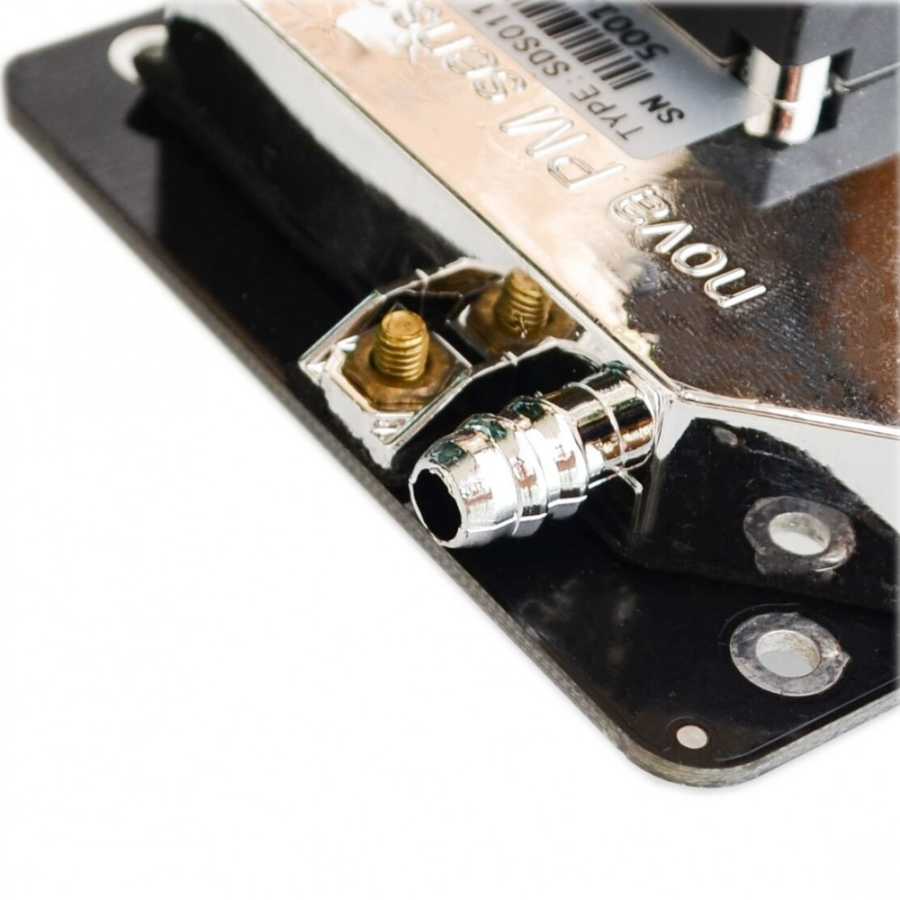

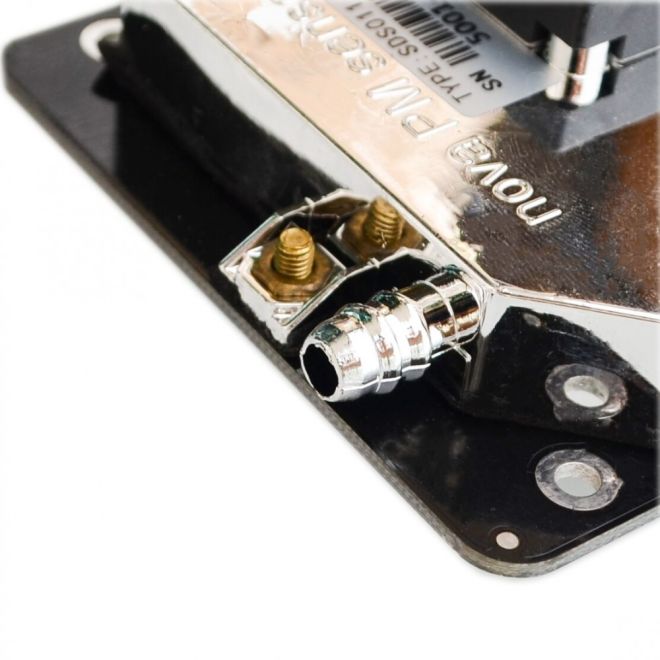

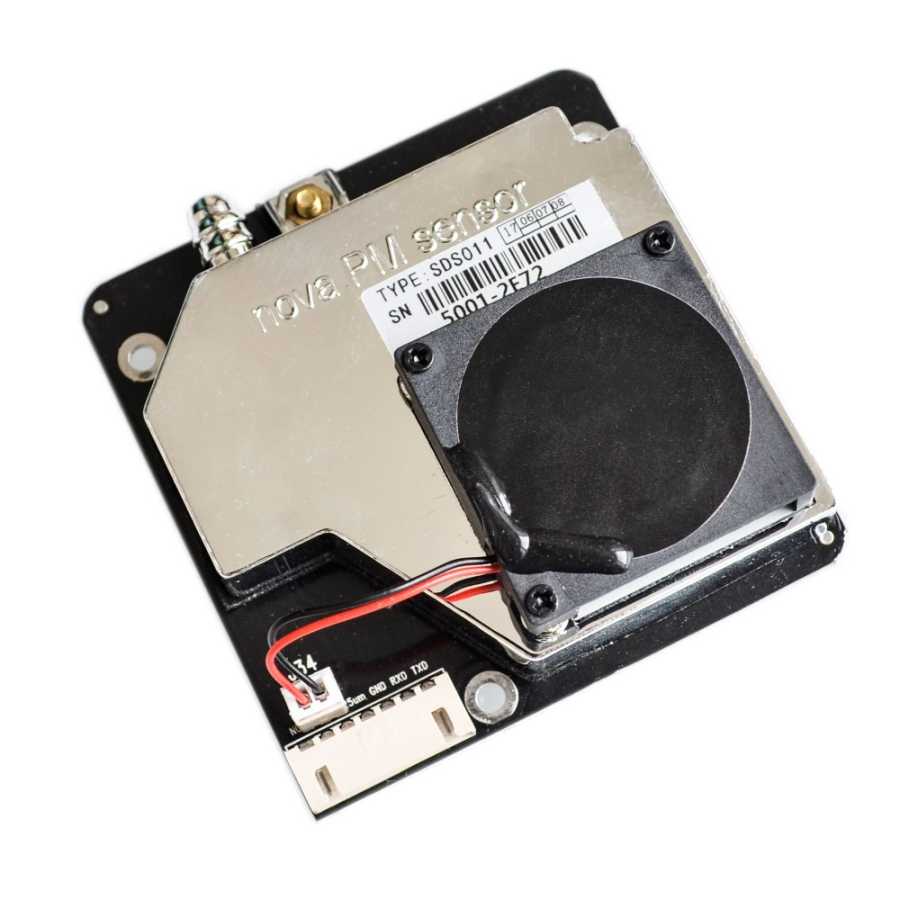

Nova SDS011 hassas lazerli hava kalite sensörü

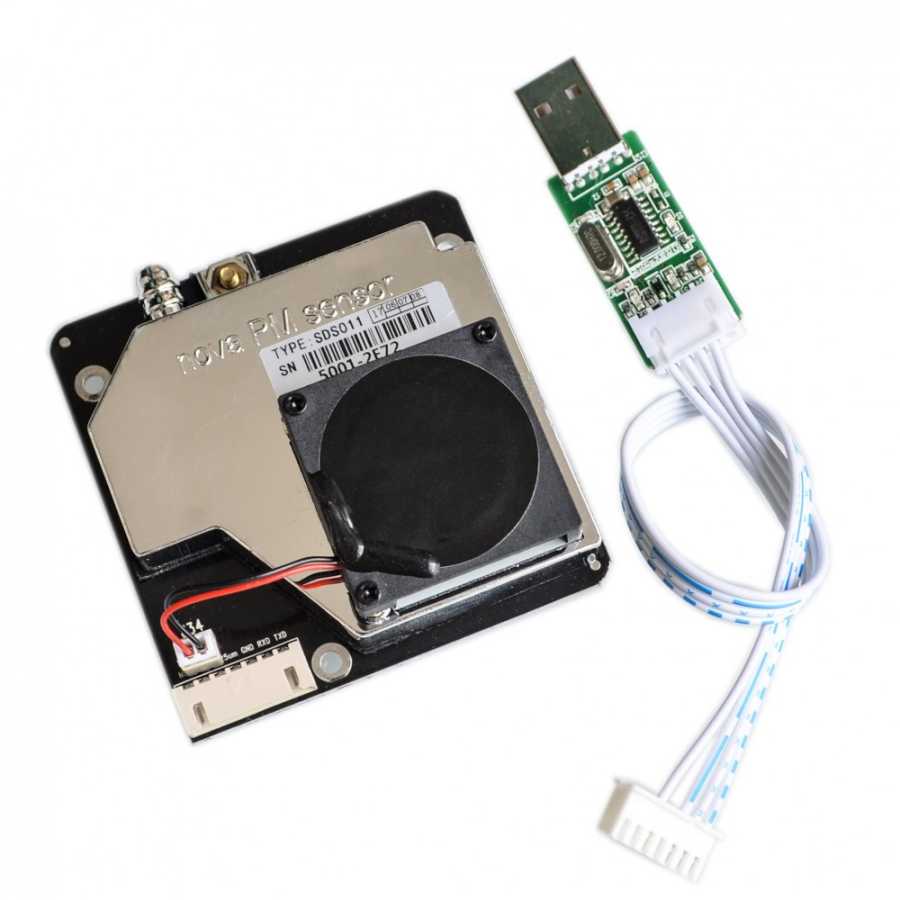

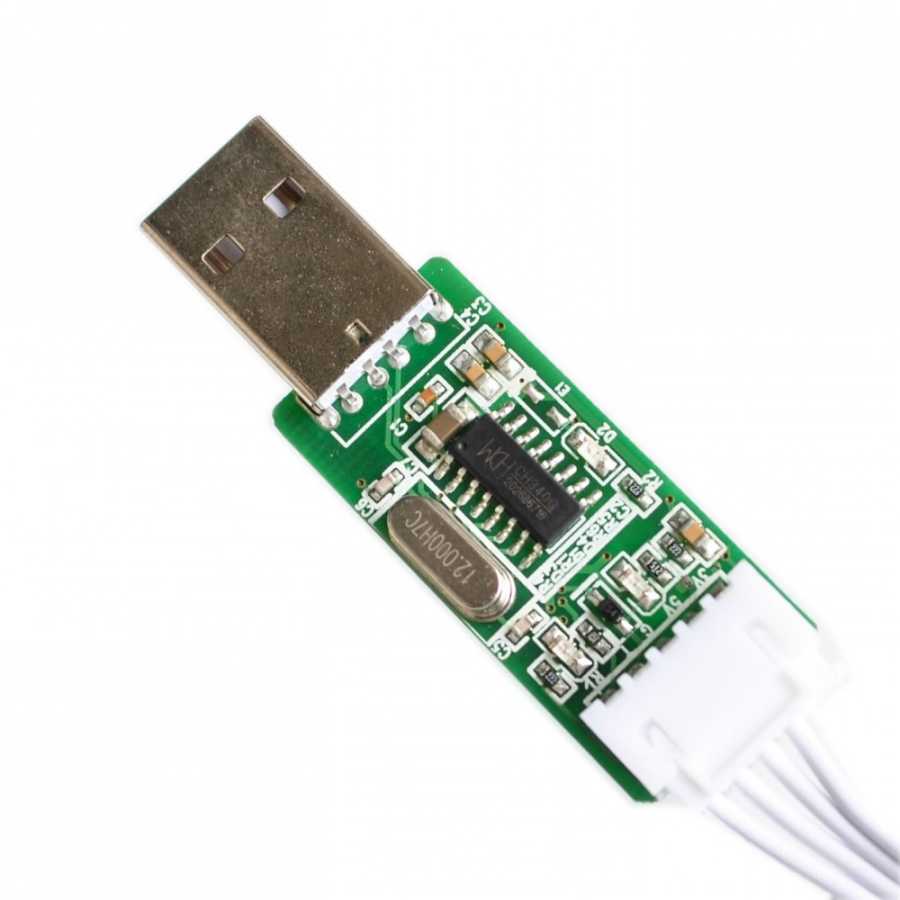

Nova SDS011, lazer tarama tekniği ile havada bulunan 0.3-10 µm boyutundaki parçacıkları algılar. Dijital çıkışa sahiptir. Bu sayede mikrokontrolü projelerinize kolaylıkla entegre ederek kullanabilirsiniz. Ürün içeriği: Nova SDS011 sensör modülü, USB-UART adaptörü (CH340), bağlantı kablosu
Nova SDS011 Özellikleri:
- Lazer algılama teknolojisi sayesinde doğru ve güvenilir sonuç verir
- Hızlı tepki süresi, ortamda değişiklik algıladığında 10 sn'den kısa sürede çıkış verir
- UART bağlantı arayüzü
- 0.3 µg/m^3 yüksek çözünürlük
Çalışma Prensibi:
Tarama alanındaki parçacıklar lazer saçınım ile algılanır. Yansıyan ışık, üniteye geri dönerek elektriksel sinyale dönüştürülür. Analiz edilen parçacık miktarı, seri haberleşme ile mikrokontrolcü/bilgisayara iletilir.
Nova SDS011 Teknik Özellikleri:
- Ölçüm çıkışı: PM2.5,PM10
- Ölçüm aralığı: 0.0-999.9 ug/m3
- Besleme gerilimi: 5V
- Maks. çalışma akımı: 100mA
- Uyku durumunda akım: 2 mA
- Çalışma sıcaklığı: -20-50°C
- Tepki süresi: 1s
- Seri data çıkış hızı: Saniyede 1 kere
- Parçacık çözünürlüğü: 0.3µm'den küçük
- Hata payı: 10%
- Boyutlar: 71x70x23mm
Haberleşme Protokolü:
- Seri haberleşme protokolü: 9600 8N1
- Message header: AA
- Order: C0
- Data 1: PM2.5 low byte
- Data 2: PM2.5 high byte
- Data 3: PM10 low byte
- Data 4: PM10 high byte
- Data 5: 0(reserved)
- Data 6: 0(reserved)
- Checksum: checksum
- Message trailer: AB
- Checksum: data 1 + data 2 + ...+ data 6
- PM2.5 data content: PM2.5 (ug/m3) = ((PM2.5 high byte*256 ) + PM2.5 low byte)/10
- PM10 data content: PM10 (ug/m3) = ((PM10 high byte*256 ) + PM10 low byte)/10

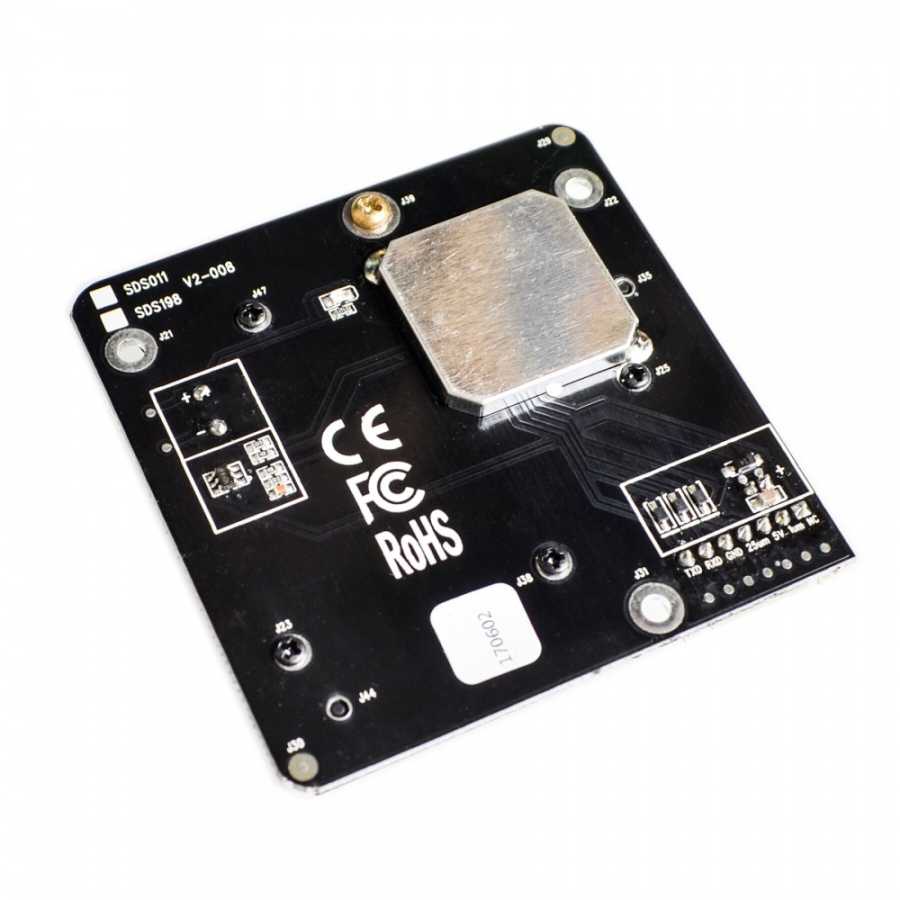

Pin Bağlantıları:
- NC: Bağlı değil
- 1μm: PM2.5: 0-999μg/m3, PWM çıkış
- 5V: 5V DC giriş
- 2.5μm: PM10: 0-999 μg/m3, PWM çıkış
- GND: Toprak hattı
- RXD: RX UART data (3.3V)
- TXD: TX UART data (3.3V)
