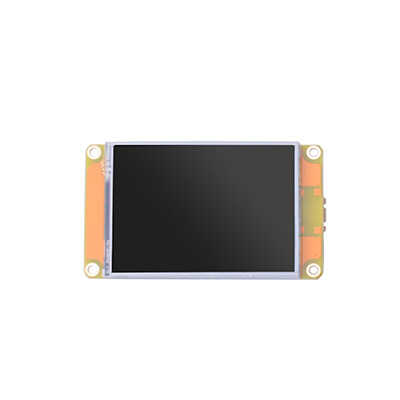

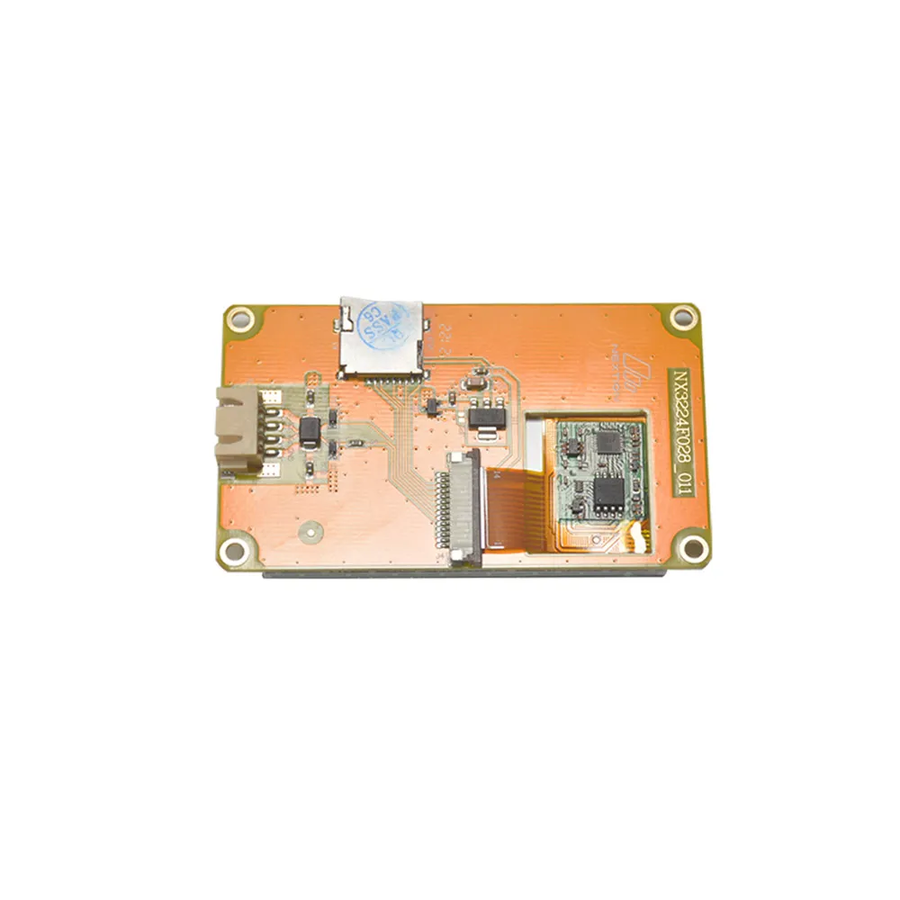

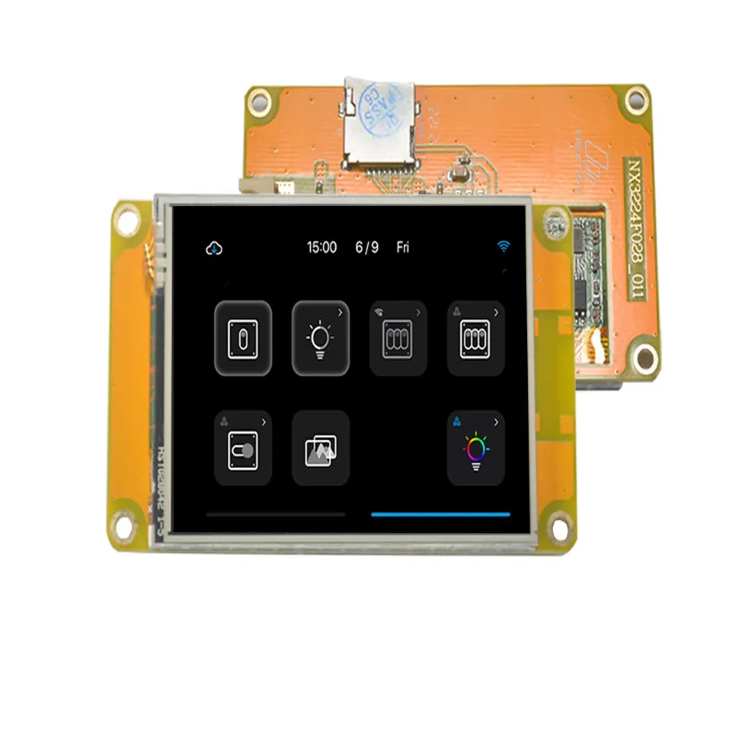

NX3224F028 – Nextion 2.8 inç Discovery Serisi HMI Dokunmatik Ekran

NX3224F028 – Nextion 2.8" Discovery Serisi HMI Dokunmatik Ekran

Nextion, HMI GUI proje geliştirme için bir yerleşik işlemci ve dokunmatik bellek ekranı ile Nextion Editor yazılımını birleştiren bir İnsan Makine Arayüzü (HMI) çözümüdür. NEXTION Editor yazılımını kullanarak, bileşenleri (grafik, metin, düğme, kaydırıcı, vb.) sürükleyip bırakarak ve bileşenlerin ekran tarafında nasıl etkileşime gireceğini kodlamak için ASCII metin tabanlı yönergelerle HMI GUI'yi hızla geliştirebilme yapılabilmektedir. Nextion HMI ekranı, çevresel MCU'nun işlem yapabileceği olay bildirimleri sağlamak için TTL Seri (5V, TX, RX, GND) aracılığıyla çevresel MCU'ya bağlanır, çevresel MCU, ilerlemeyi kolayca güncelleyebilir ve basit ASCII metin tabanlı kullanarak Nextion ekranına durumu geri döndürür. Basic Series ile karşılaştırıldığında Discovery Series daha iyi bir MCU performansına, Basic ile aynı işlevlere ve daha düşük fiyata sahiptir.

NX3224F028 - Nextion 2.8'' Discovery Serisi Teknik Özellikleri:

• MCU:  64MHz
• Flash: 4MB
• Çözünürlük: 320×240 piksel Ayrıca 240×320 olarak da ayarlanabilir
• Çalışma Gerilimi: Min= 4.5, Max= 6.0V, Normal:5.0V
• Çalışma Akımı: Normal Uyku Modu (düşük güç=0)= 4,5mA, Derin Uyku Modu (düşük güç=1)=0,25mA
• Seri Port Baud Hızı: 9600 bps
• Seri Bağlantı Noktası Modu: 3.3V/5.0V TTL
• Seri Bağlantı Noktası: 4Pin_2.54mm
• SD kart soketi: Evet (FAT32 formatı), maksimum 32G Micro SD Kart desteği sağlamaktadır.
• Dokunmatik Tipi:  Dirençli
• Dokunma Dayanımı: >1 milyon
• Arka ışık: LED
• Arka ışık ömrü (Ortalama):  >30.000 Saat
• Parlaklık : 300nit
• Ağırlık 22g

Not: Çalıştırmak için uygun güç kaynağı 5V, 500mA, DC olmalıdır. Derin uyku modunda, uyanma süresi daha uzun olacaktır, seri port alımı uyandırma komutunu aldığında veriler muhtemelen kaybolacaktır. Bu nedenle, çalıştırmadan önce bir void komutu göndermeniz ve 50ms geciktirmeniz önerilir.
