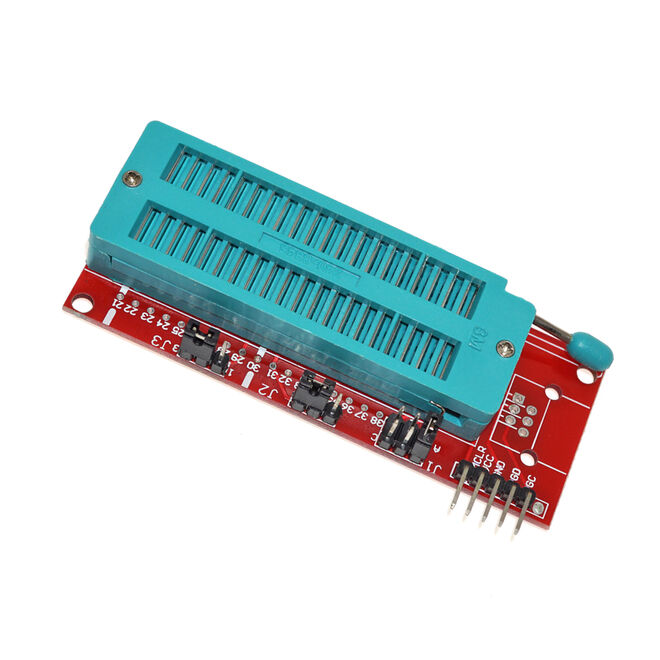

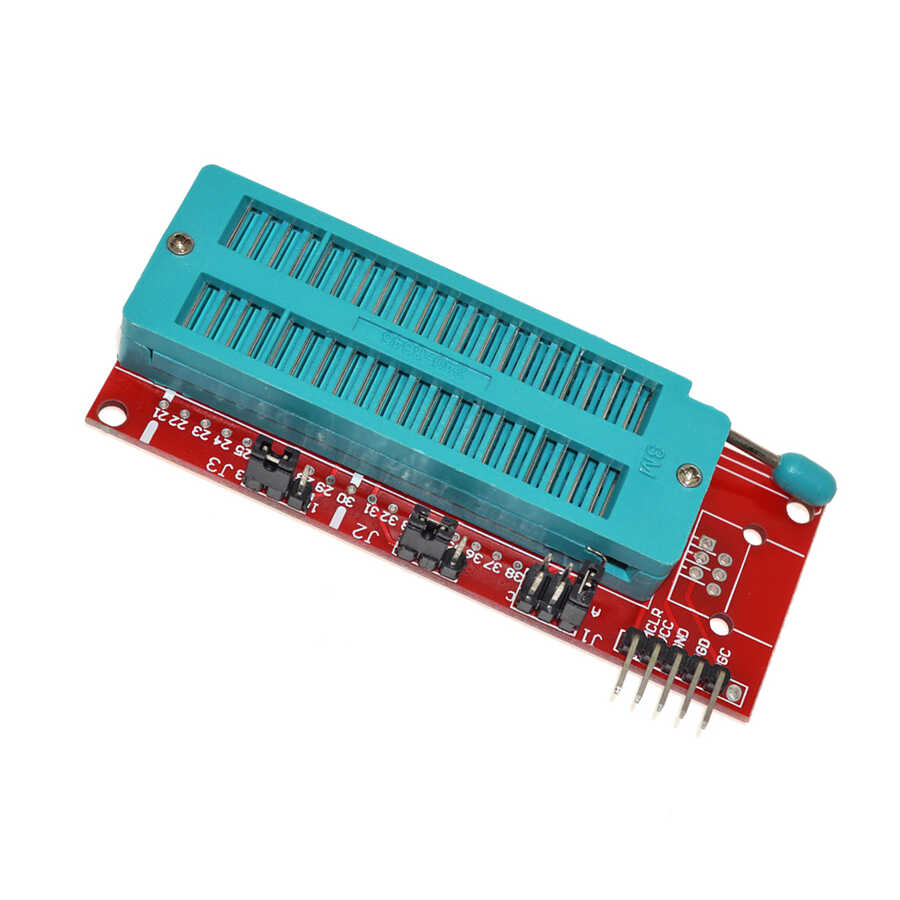

Pickit 2/3 40 Pin Zif Soket Adaptörü

Pickit 2/3 40 Pin Zif Soket Adaptörü

Pickit 2/3 programlayıcılar ICSP pinleri ile çıkış vermektedirler. ICSP pinleri ile olan çıkışları pic programlamada kullanmak için breadboard, prototipleme kartı üzerinde ayrı bir devre kurmamız gerekmektedir. Böyle bir işlem çok fazla zaman alabilmektedir. 40 Pin Zif Soket Adaptörü bu zamandan kazanarak çok daha hızlı bir şekilde PIC programlamasının yapılmasını sağlayabilmektedir.

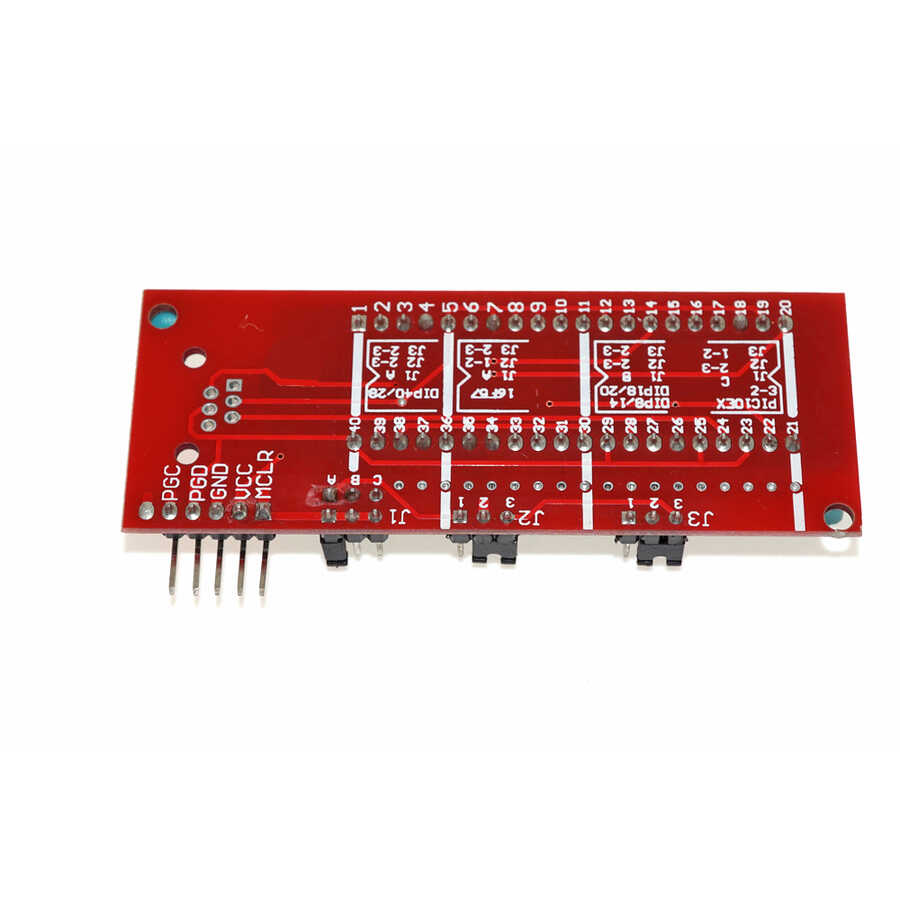

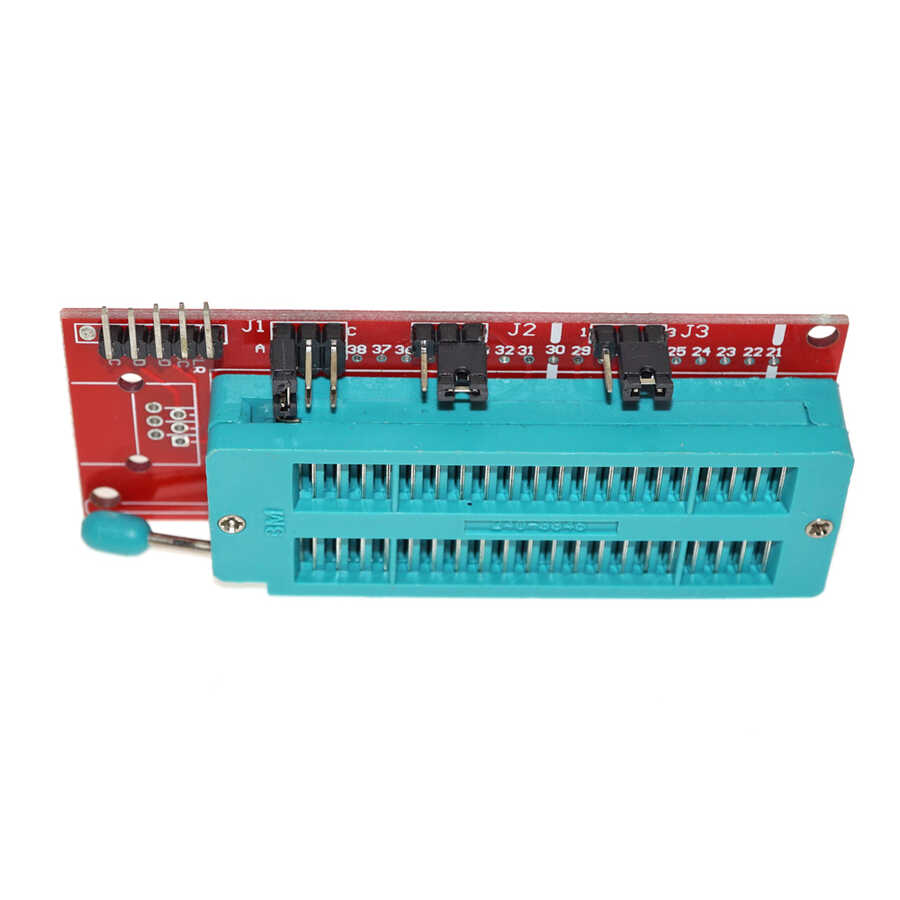

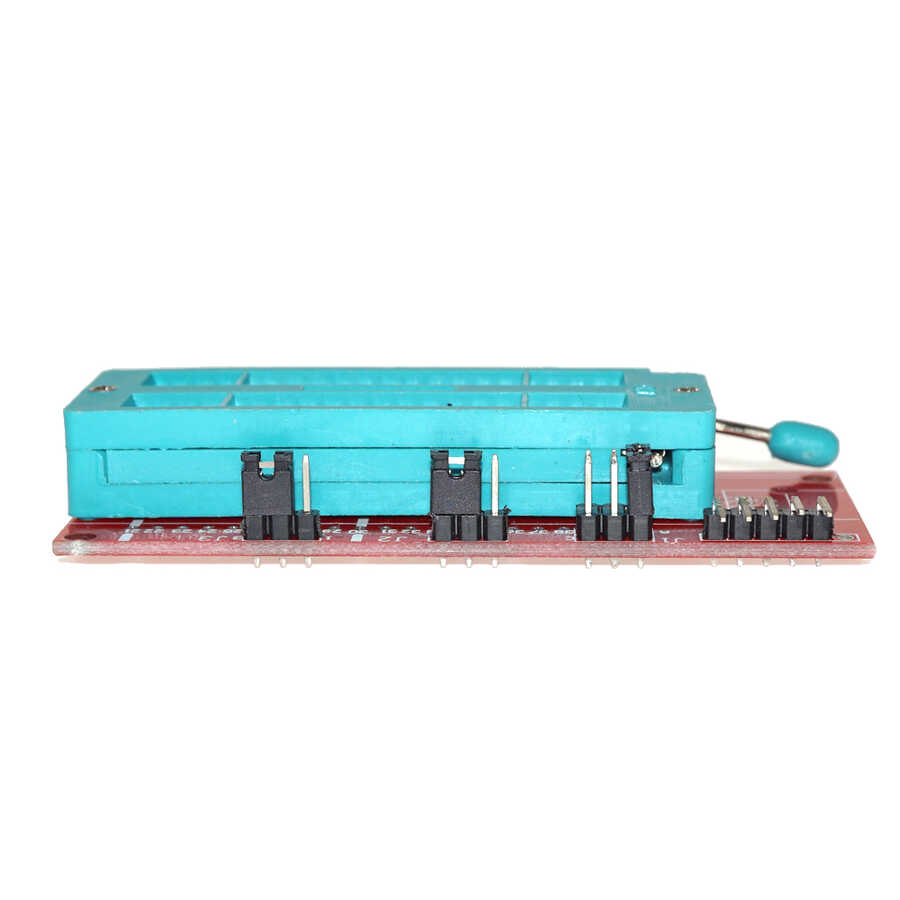

Kart üzerinde 3 adet jumper bulunmaktadır. Bu jumperların çeşitli konfigürasyonları ile farklı türlerde picler ile beraber kullanılabilmektedir.

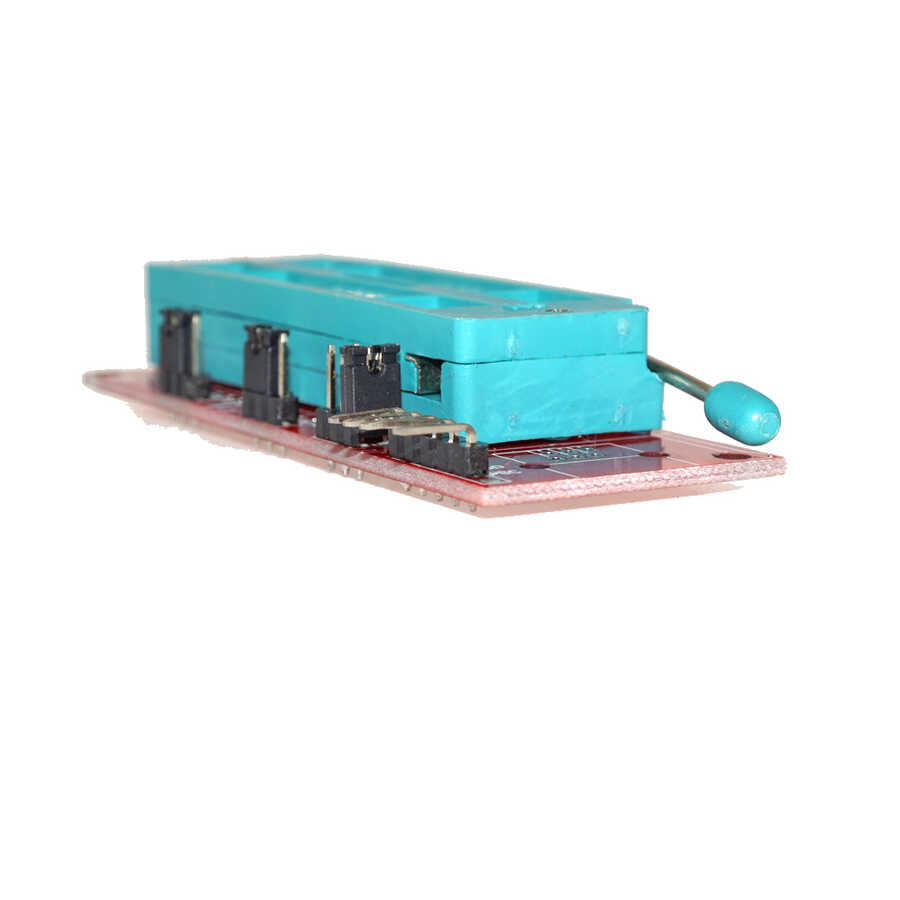

Zif Soket emniyet mandalı PIC’in tam olarak oturmasını ve programlama sırasında herhangi bir temassızlık olmasını engellemeye yaramaktadır. Programlamaya başlamadan önce bu mandalı dikkatli bir şekilde kapatmayı unutmayın.

NOT: Zif Soket üzerine takacağınız piclerin bir bağlantı yönü vardır. Bu bağlantı yönüne dikkat etmezseniz PIC mikrodenetleyicinize hasar verebilirsiniz.

Desteklenen Picler:

• PIC16/18XX serisi 40 pin picler
• PIC16/18XX serisi 28 pin picler
• PIC16/18XX serisi 18 pin picler
• 8 -14 -20 pin picler
• 10FXX serisi picler
• PIC16F57

Beraber Kullanılabilecek Ürünler:

• PicKit 3 Mini PIC Programlayıcı
• PicKit 2 Mini PIC Programlayıcı
