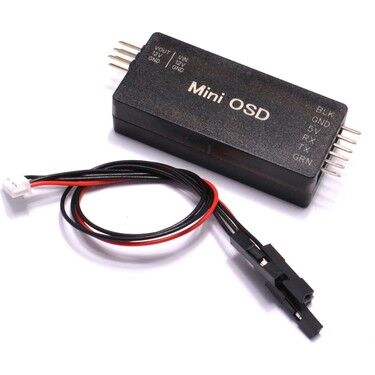

Piwhawk ve APM için Mini OSD Kartı

Piwhawk ve APM için Mini OSD Kartı

Piwhawk ve APM uçuş kontrol sistemleriyle uyumlu, mini boyutlarıyla pratik kullanım sunan bu OSD kartı, uçuş sırasında önemli verilerin gerçek zamanlı olarak ekranınıza yansıtılmasını sağlar. Bu sayede kullanıcılar uçuşlarını daha güvenli bir şekilde yönetebilir ve cihazları üzerinde tam kontrol elde edebilirler.

Mini OSD Pin Diyagramı:

Teknik Özellikler:

• Uyumlu Sistemler: Piwhawk, APM
• İşlemci: ATmega328P
• Genişlik: 18mm
• Uzunluk: 43 mm (pinlerle beraber 58 mm)
• Yükseklik: 8mm
• Ağırlık: 9g (uçlarla birlikte)
• Ekran: MAX7456 Monokrom (Tek renkli) ekran görüntüsü desteği
• FTDI Kablosu ile uyumlu pin çıkışı
• Standart 6 pinli ISP başlığı desteği
• Her biri LED göstergesine sahip 2 bağımsız güç bölümü
• Güç bölümlerini birleştirmek için lehim köprüleri
• +12V'a kadar besleme girişi için +5V 500mA regülatör
• PAL video seçeneği için lehim atlama teli desteği
• HSYNC ve LOS için açık test noktaları
