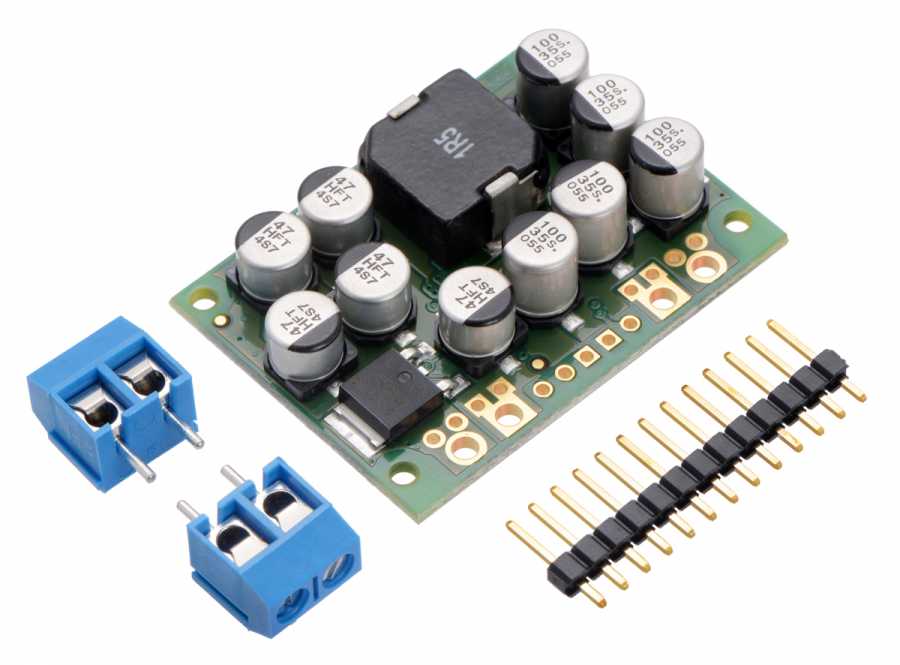

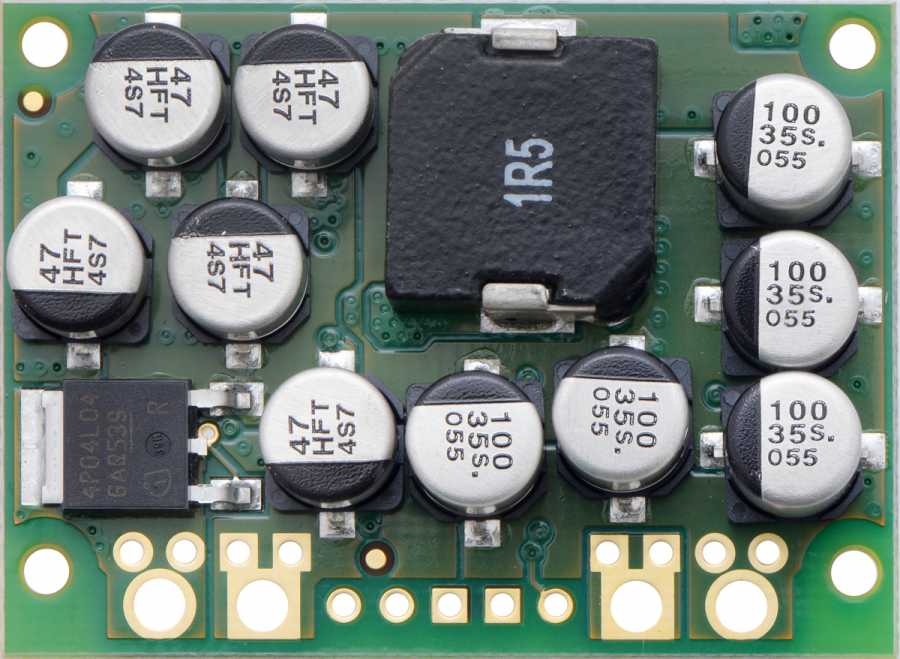

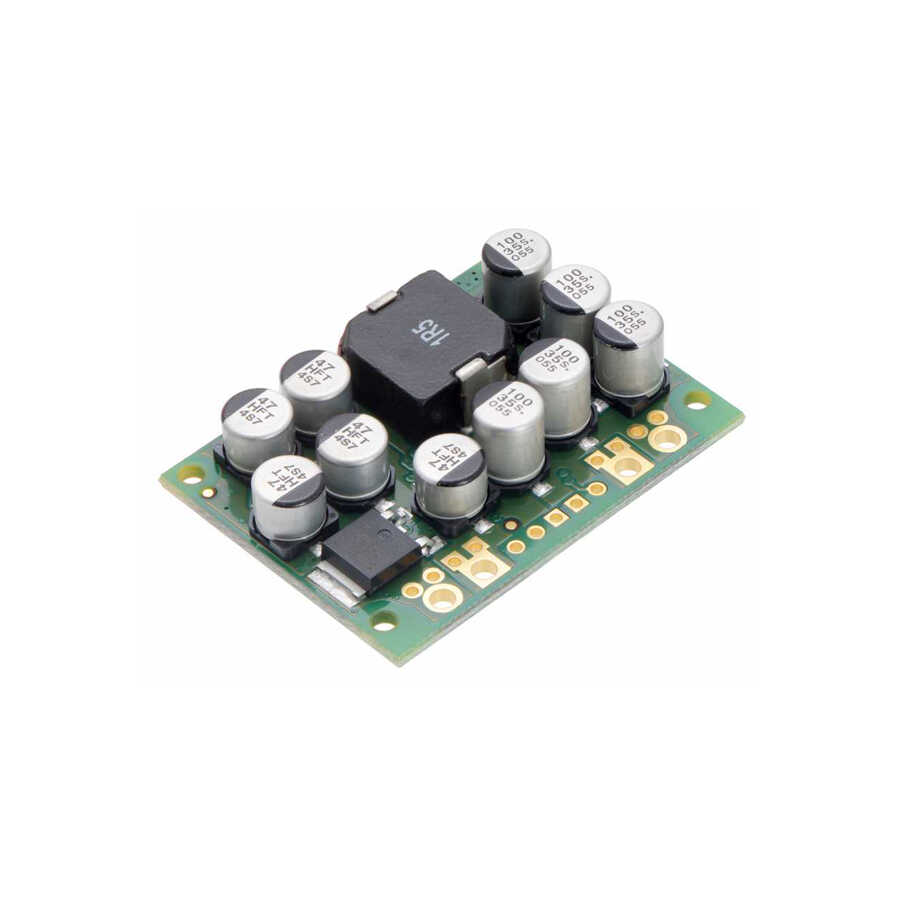

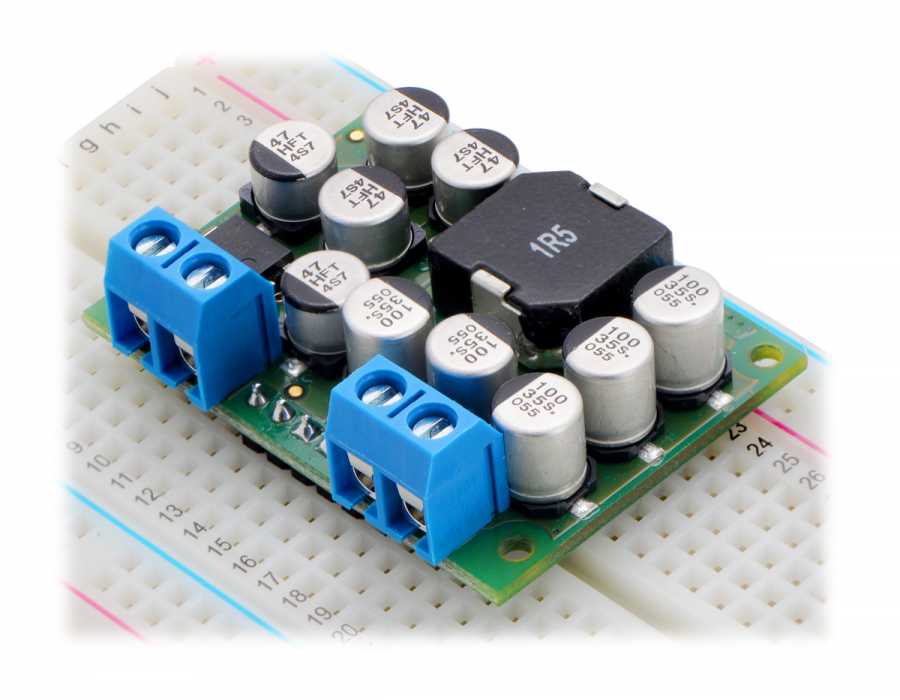

D24V150Fx ailesi gerilim regülatör kartları, 40V'a kadar olan giriş gerilimini düşürmekte kullanılırlar. Anahtarlamalı tip güç kaynağı (switched-mode power supply, SMPS yada DC-DC dönüştürücü olarak da adlandırılır) olduğundan %85-90 gibi yüksek verimliliğe sahiptir.
Anlık olarak 32A gibi oldukça yüksek değerde akım verebilen bu kart, sürekli durumda 15A akım sağlayabilmektedir. Motorlar gibi yüksek güç çekebilen yükleri bu regülatörün çıkışından rahatlıkla besleyebilirsiniz.
Kartın dahili ters gerilim koruması, kısa devre koruması, aşırı ısınmadan kaynaklı zararı önlemek için termal shutdown, soft-start ve düşük gerilim koruma özellikleri mevcuttur.
Özellikler:
- Giriş gerilimi: 6-40V
- Çıkış gerilim: 5V(%4 hassasiyet ile)
- Maksimum sürekli çıkış akımı: 15A
- Entegre ters gerilim koruması, aşırı akım koruması, aşırı sıcaklıkta kapatma, soft-start ve düşük gerilim kilitleme özellikleri
- Giriş gerilimi ve yüke bağlı olarak 85% - 95% arası verimliliğe sahiptir
- Yüksüz durumda ~100 mA, kart devre dışı bırakıldığı durumda VIN üzerindeki gerilim x 5 µA - 10 µA akım tüketir

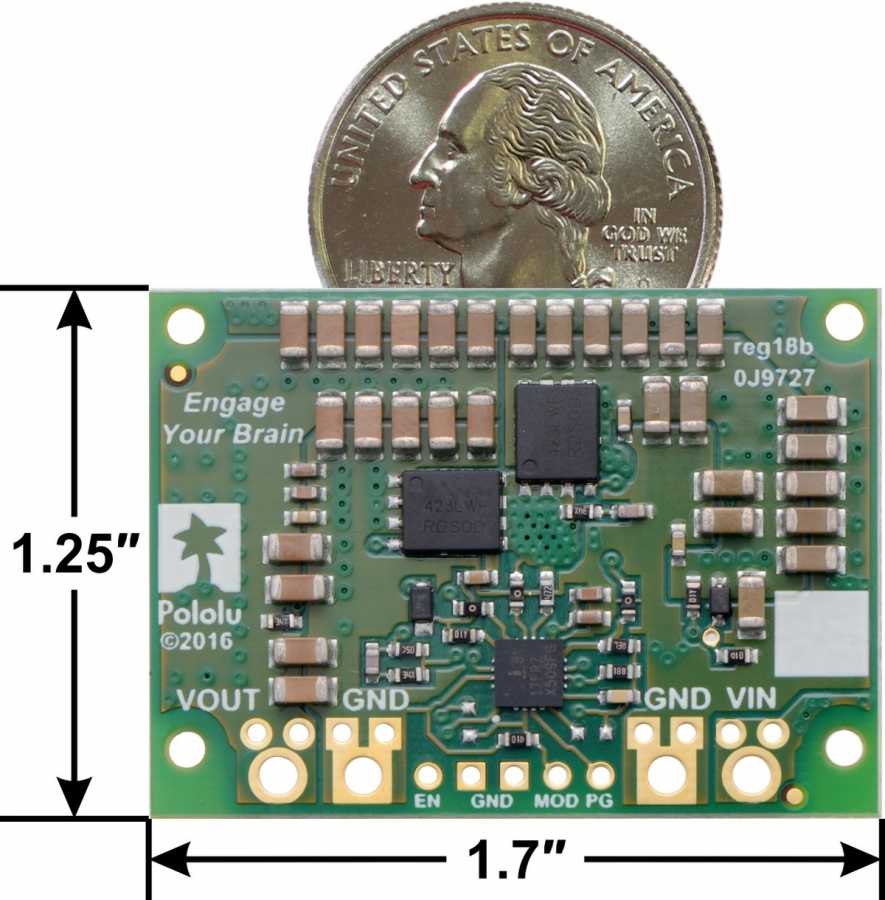

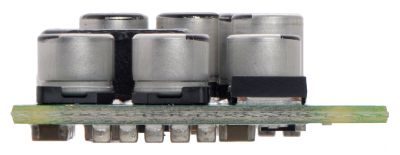

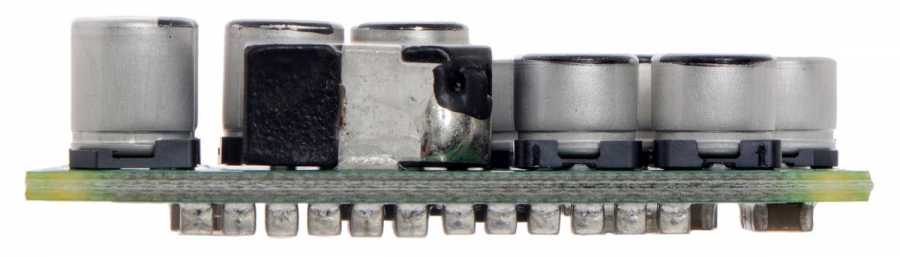

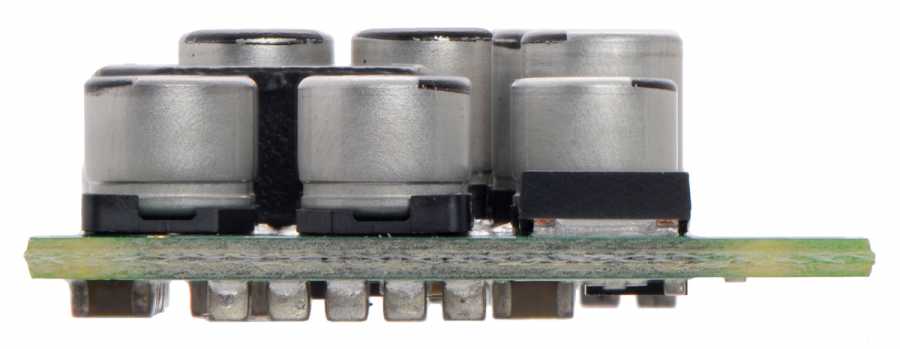

- Boyutlar: 43.2 mm × 31.8 mm × 11 mm
- #2 ya da M2 vidaları için iki adet 0.086″ boyutlarında montaj delikleri

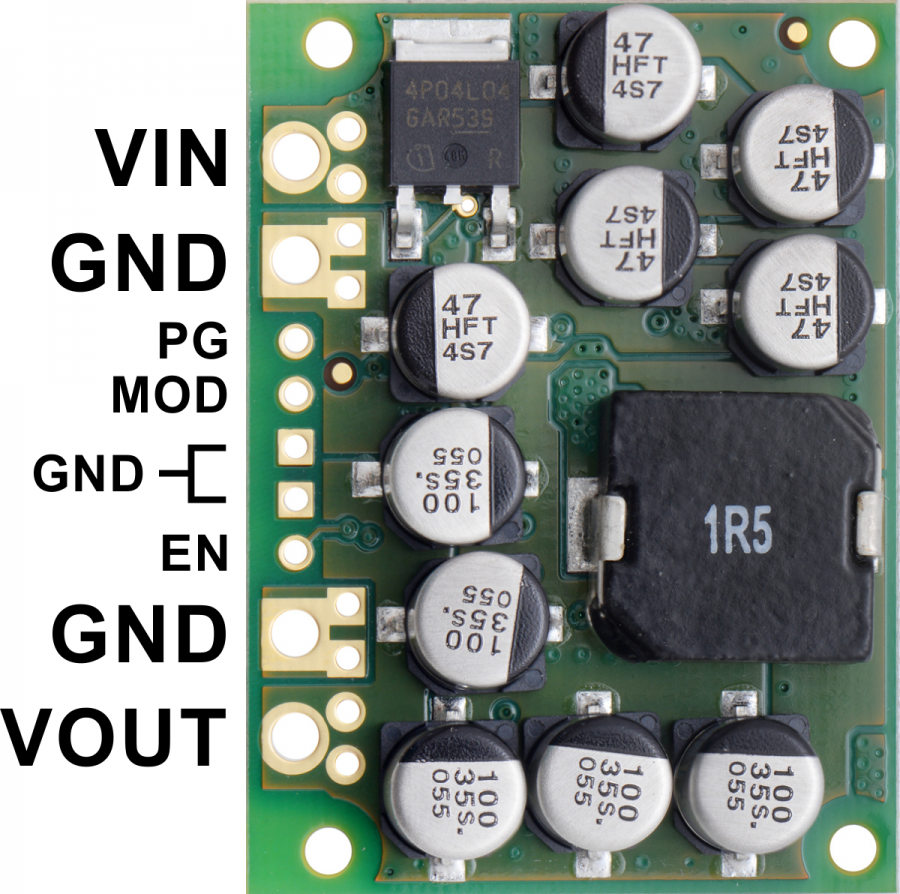

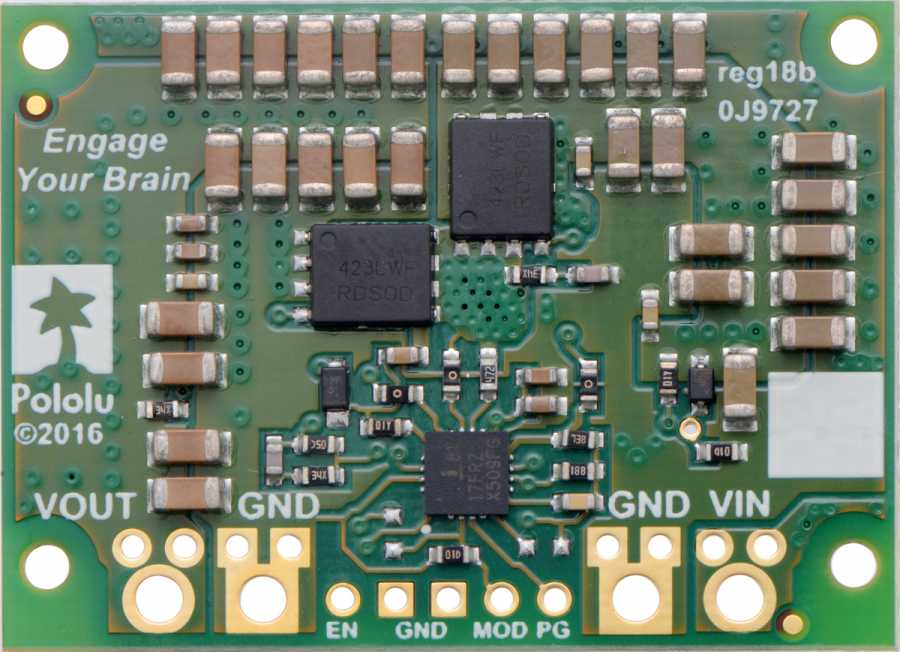

Kart Pin Bağlantıları:
- VIN: Maksimum 40V'a kadar giriş gerilimi bu pinden uygulanır.
- VOUT: Bu pin kartın çıkış gerilim pinidir ve 5V çıkış vermektedir.
- EN: Varsayılan olarak pull-up direnci ile HIGH seviyesinde tutulmaktadır. Kartı devre dışı bırakmak için LOW seviyesine çekilebilir.
- PG: "Power Good" anlamındadır. Çıkış gerilimi, nominal seviyenin %85'inin altına düştüğünde LOW seviyesine çekilen open-drain bir çıkıştır. Harici olarak kullanılması için pull-up direncine ihtiyacınız vardır.
- MOD: Kartın çalışma frekans modunu değiştirmek için kullanılır. Varsayılan olarak LOW seviyesindedir, kart sabit frekans modunda çalışır. Düşük yüklerde (birkaç yüz miliamper) kartın kendi tükettiği akımı azaltmak için bu özellik 2-5V arası gerilim verilerek HIGH seviyesine çekilebilir.
