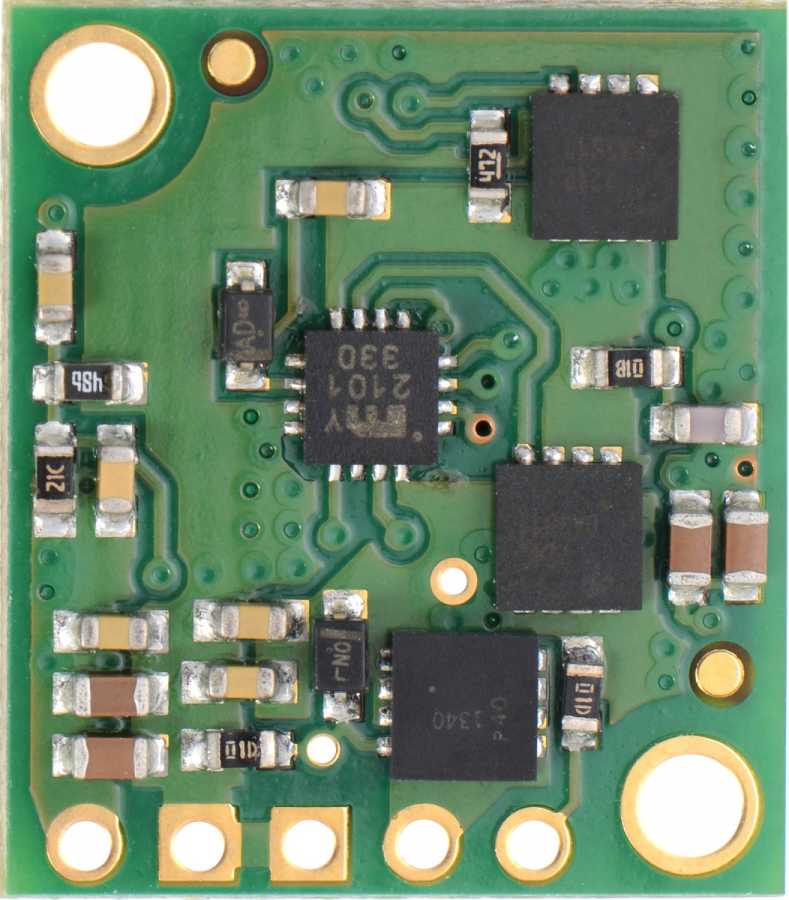

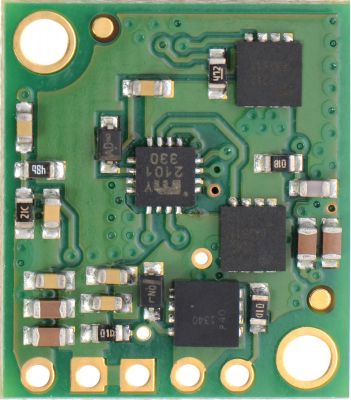

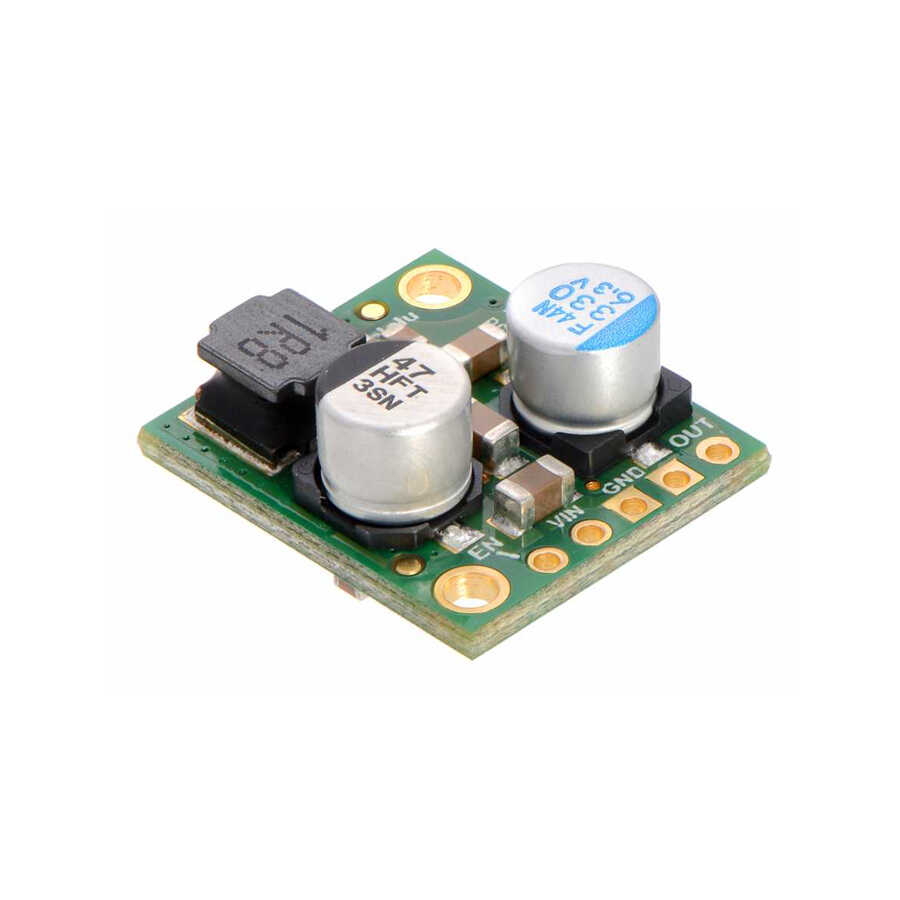

Pololu 5 V, 5 A Step-Down Voltaj Regülatör D24V50F5 - PL-2851

D24V50Fx ailesi gerilim regülatör kartları, 38V'a kadar olan giriş gerilimini düşürmekte kullanılırlar. Anahtarlamalı tip güç kaynağı (switched-mode power supply, SMPS yada DC-DC dönüştürücü olarak da adlandırılır) olduğundan %85-90 gibi yüksek verimliliğe sahiptir.



Kartın dahili ters gerilim koruması, kısa devre koruması, aşırı ısınmadan kaynaklı zararı önlemek için termal shutdown, soft-start ve düşük gerilim koruma özellikleri mevcuttur.


Özellikler:

• Giriş gerilimi: 38V maksimum
• Çıkış gerilim: 5V(%4 hassasiyet ile)
• Maksimum sürekli çıkış akımı: 5 A
• Entegre ters gerilim koruması, aşırı akım koruması, aşırı sıcaklıkta kapatma, soft-start ve düşük gerilim kilitleme özellikleri
• Giriş gerilimi ve yüke bağlı olarak 85% - 95% arası verimliliğe sahiptir
• Yüksüz durumda ~1 mA, kart devre dışı bırakıldığı durumda VIN üzerindeki gerilim x 10 µA - 20 µA akım tüketir

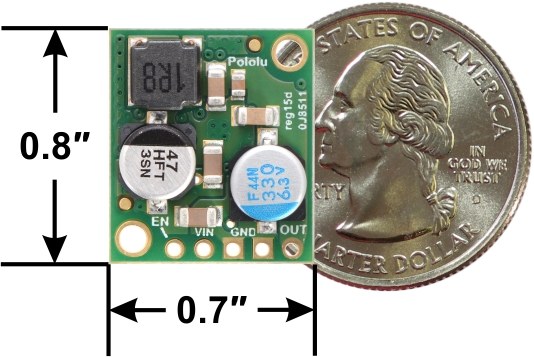

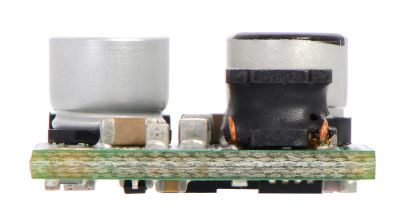

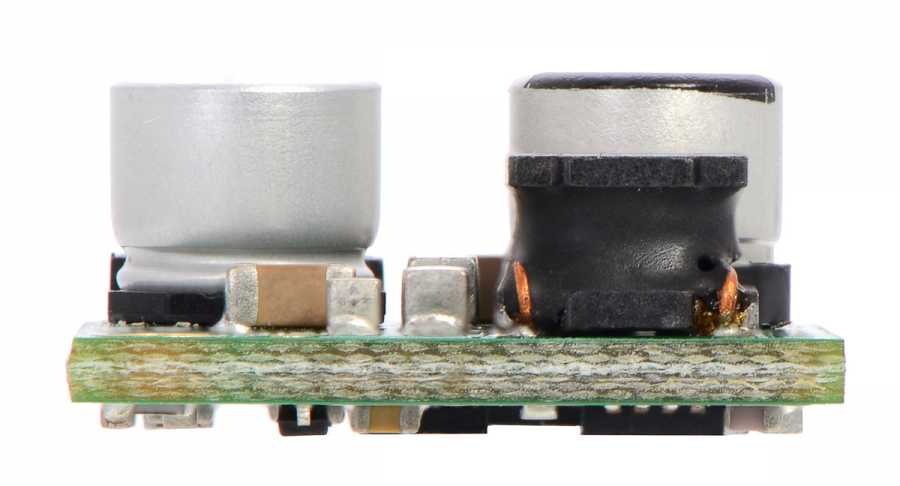

• Boyutlar: 17.8 mm × 20.3 mm × 8.8 mm
• #2 ya da M2 vidaları için iki adet 0.086″ boyutlarında montaj delikleri

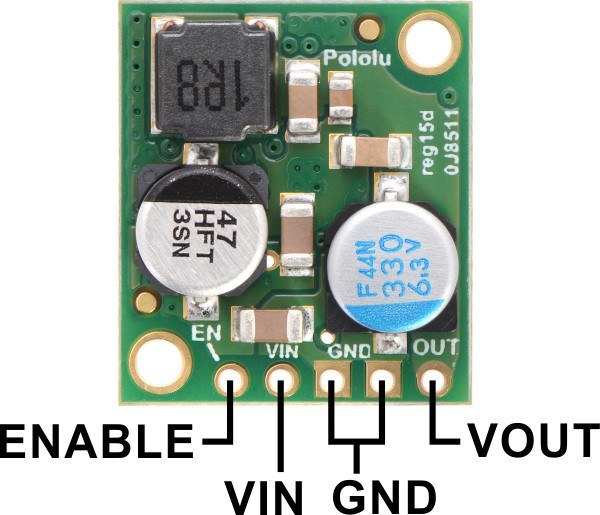

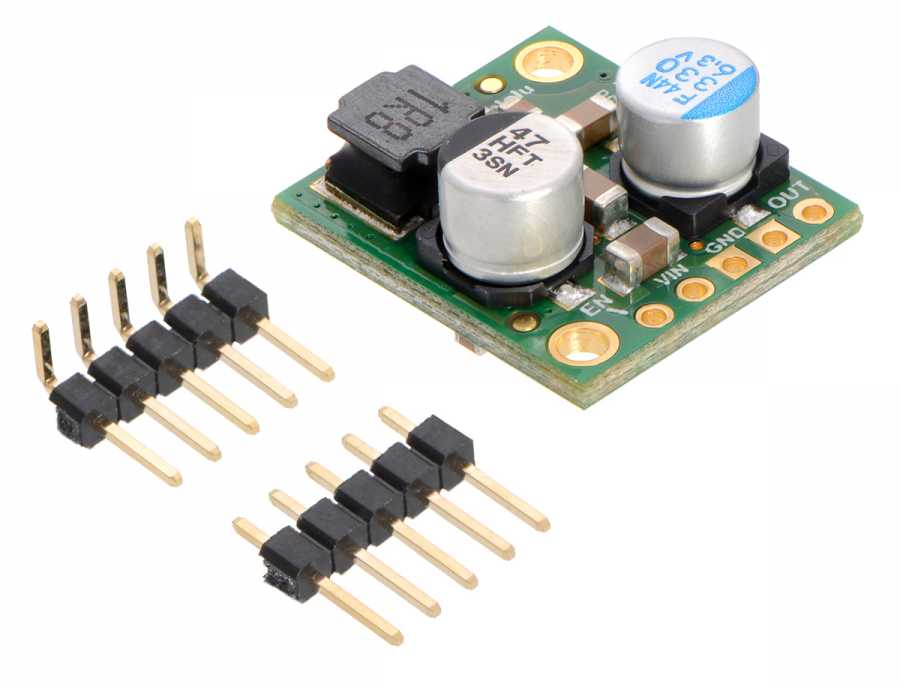

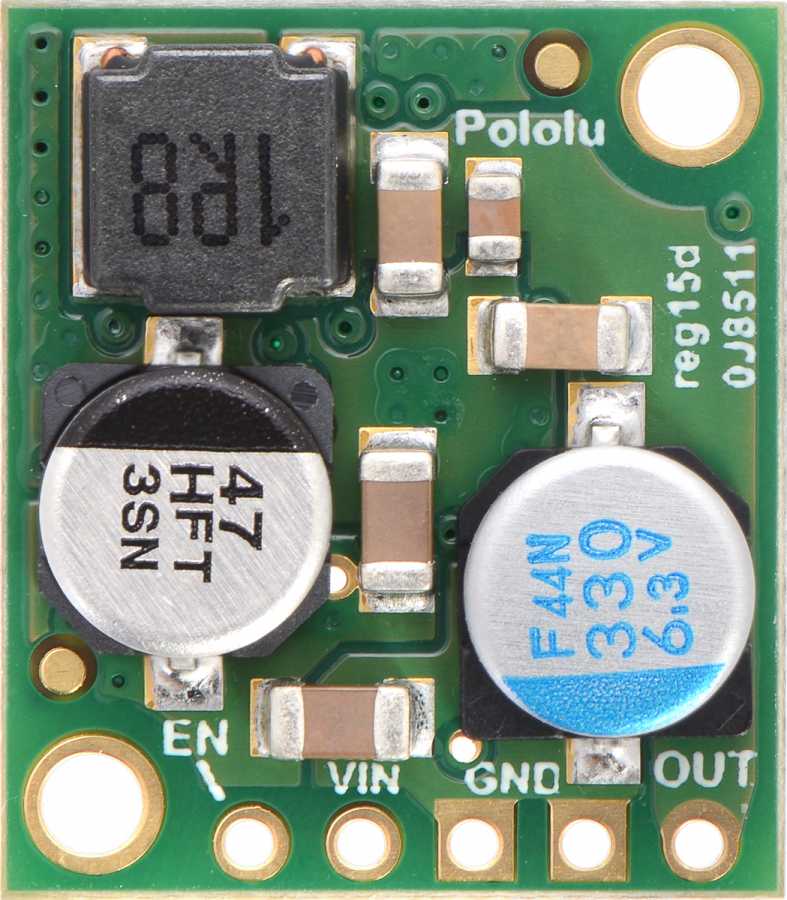

Kart Pin Bağlantıları:
Bu regülatör kartında 5 adet pin bulunmaktadır:

• Vin: Maksimum 38V'a kadar giriş gerilimi bu pinden uygulanır.
• Vout: Bu pin kartın çıkış gerilim pinidir ve 5V çıkış vermektedir.
• Enable: 100kΩ değerinde pull-up direnci ile Vin pinine bağlıdır. Bu pin varsayılan olarak etkindir ve genel olarak boş bırakılır. Kartı devre dışı bırakmak için LOW seviyesine çekilebilir.
• GND pinlerine giriş ve çıkış geriliminin toprak bağlantılarını yapabilirsiniz.

Kart hakkında çeşitli grafikler:
