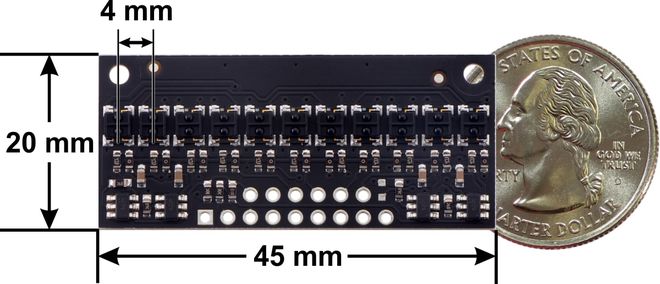

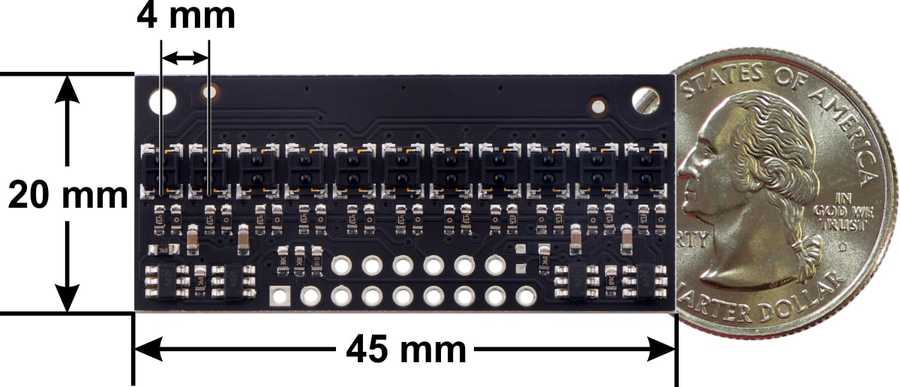

QTRX-HD-11A 11'li Çizgi Algılama Sensörü (Sık Sensör Dizilimli)

QTRX-HD-11A 11'li Çizgi Algılama Sensörü (Sık Sensör Dizilimli)

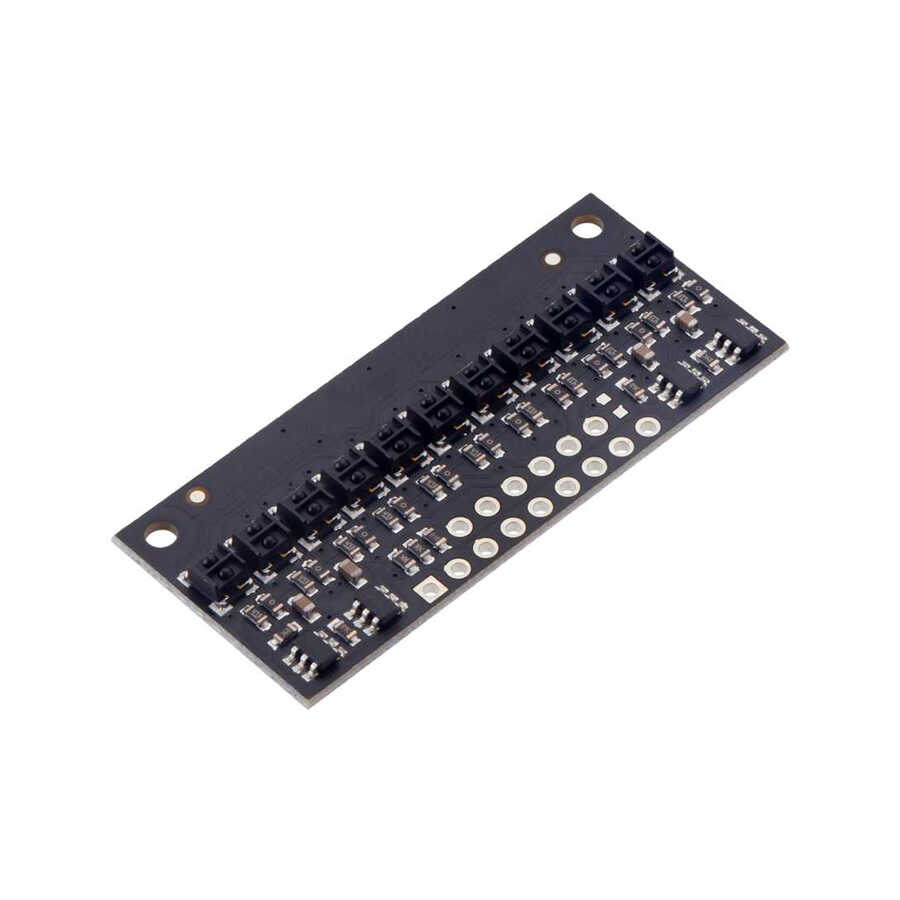

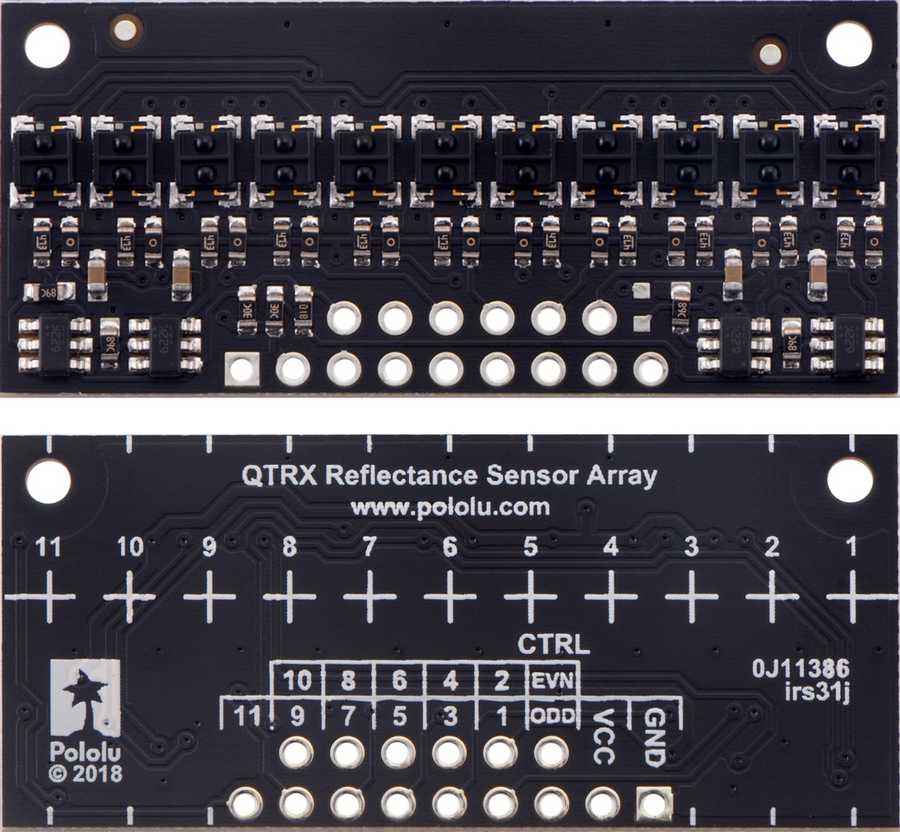

Çizgi üzerinde hareket eden projelerinizde kullanabileceğiniz QTRX-HD-11A sensörü, IR LED / fototransistör çiftleri, yansıtmadaki değişiklikleri kesin olarak tanımlamak için tasarlanmıştır (çizgi algılama gibi). 2,9 V ila 5,5 V arasında çalışır ve besleme voltajından bağımsız olarak kısılabilir parlaklık kontrolü ve tek ve çift yayıcılar için ayrı kontroller sunar. Genel olarak, nesne ne kadar yakınsa, açık ve koyu okumalar arasındaki kontrast o kadar yüksek olur, ancak yüksek yansıtıcılı nesneler genellikle yaklaşık 40 mm'ye kadar algılanabilir. Bu versiyon, lensli yüksek performanslı, düşük akımlı QTRX sensörlere sahiptir.

Doküman ve Yararlı Linkler:

• Schematic diagrams of the QTR/QTRX-HD Reflectance Sensor Arrays (206k pdf)
• Dimension diagrams of the QTR/QTRX Reflectance Sensor Arrays (1MB pdf)
• 3D models (STEP) of the QTR/QTRX Reflectance Sensor Arrays (50MB zip)
• Drill guides (DXF) for the QTR/QTRX Reflectance Sensor Arrays (86k zip)
• Arduino library for the Pololu QTR Reflectance Sensors
