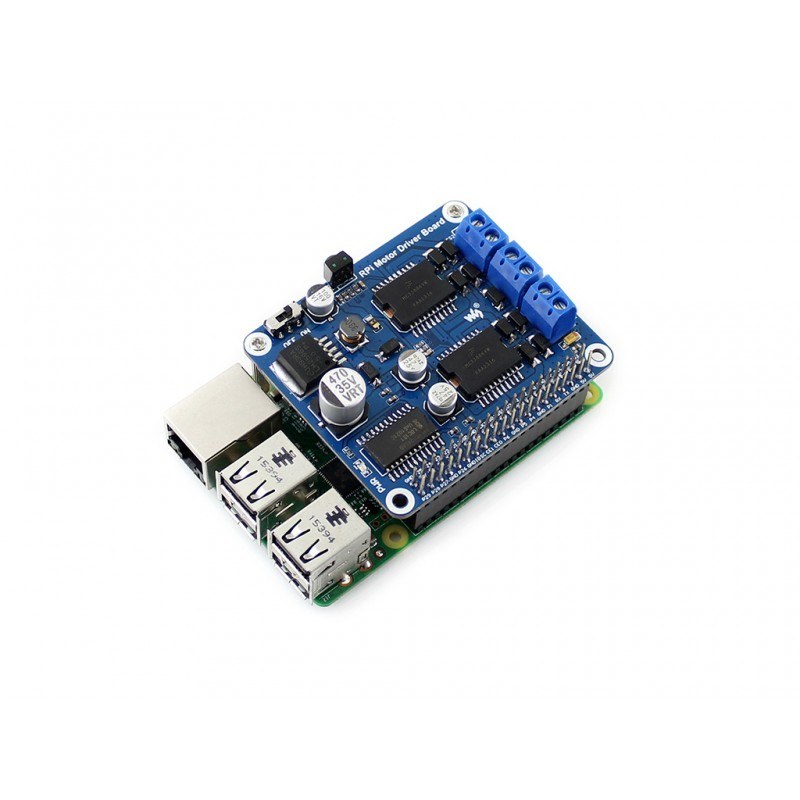

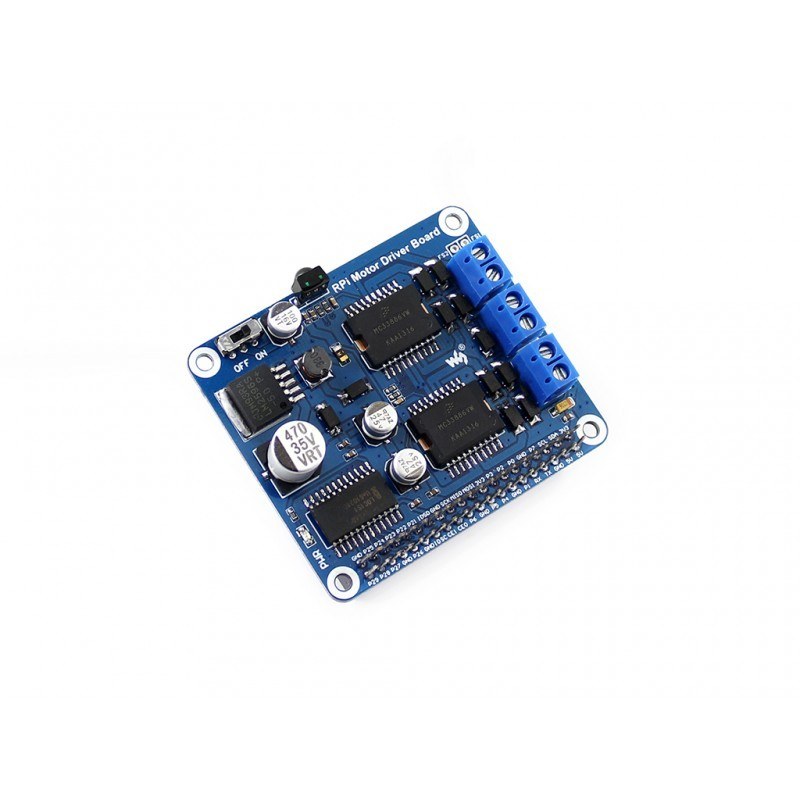

Raspberry Pi'niz ile kullanabileceğiniz, 2 adet DC motor veya 1 adet step motor sürebilen motor sürücü shield'dır. Raspberry Pi tabanlı mobil robot projeleri için idealdir.
Blog sitemizde yer alan örnek proje için tıklayın.
Özellikler:
- Raspberry Pi A+/B+/2B/3B uyumlu
- MC33886 H-köprüsü entegresi, iki adet DC motoru her iki yönde döndürebilir
- Dahili 5V regülatör (Raspberry Pi'yi beslemek için)
- Dahili IR (kızılötesi) alıcı, uzaktan kumandalı robotlar için ideal
- Koruma devreleri:
2A resetlenebilir sigorta, Pi'nizi korumak için
Motor sürücünün kısa devre, aşırı akım ve voltaj koruma özellikleri bulunur
Motor çıkışlarında ters gerilim koruması
Güç kaynağı için ters gerilim koruması
- Güç giriş aralığı: 7-40V
- Tek motor çıkış akımı: 5A
- Raspberry Pi'ye 2A'e kadar akım sağlayabilir (5V)

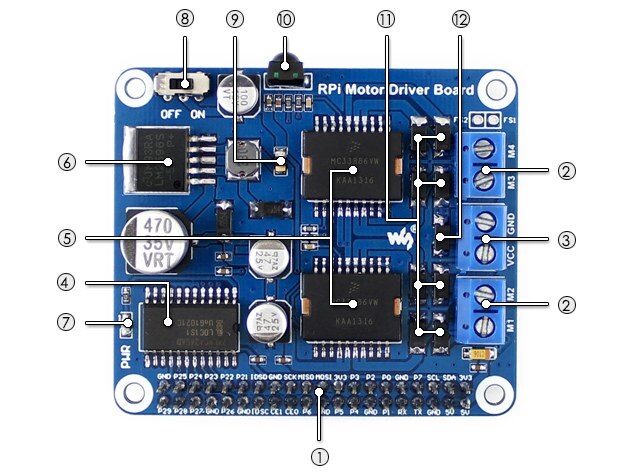

1.Raspberry Pi GPIO arayüzü2.Motor klemens bağlantıları3.Harici güç girişi4.74LVC4245AD lojik seviye çevirici, buffer entegresi5.MC33886 motor sürücü entegresi (H-köprüsü)6.LM2596-5.0 anahtarlamalı 5V 2A regülatör7.Güç gösterge LED'i8.Güç seçim anahtarı:
OFF: Raspberry Pi motor sürücü shield'ı besler
ON: Motor sürücü shield Raspberry Pi'yi besler
9.2A resetlenebilir sigorta10.Kızılötesi (IR) alıcı11.Motor koruması için Schottky diyotlar12.Güç kaynağı ters gerilim koruma diyotu

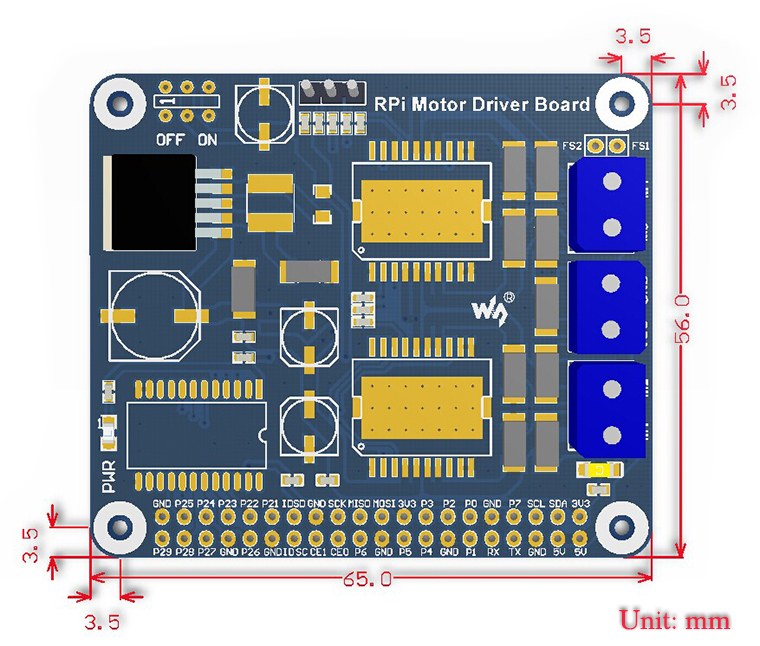

Boyutlar:
Detaylı teknik bilgi ve kullanım örnekleri için kartın wiki sayfasına buraya tıklayarak ulaşabilirsiniz.
