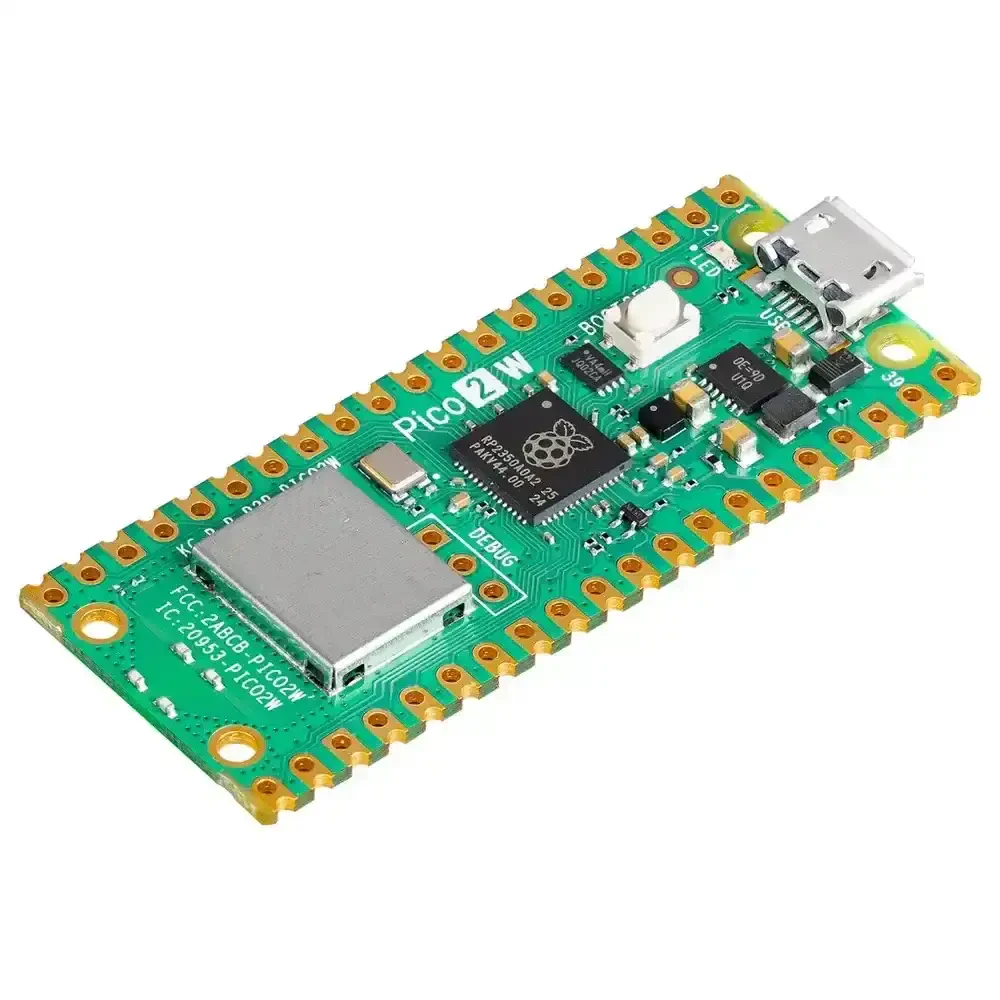

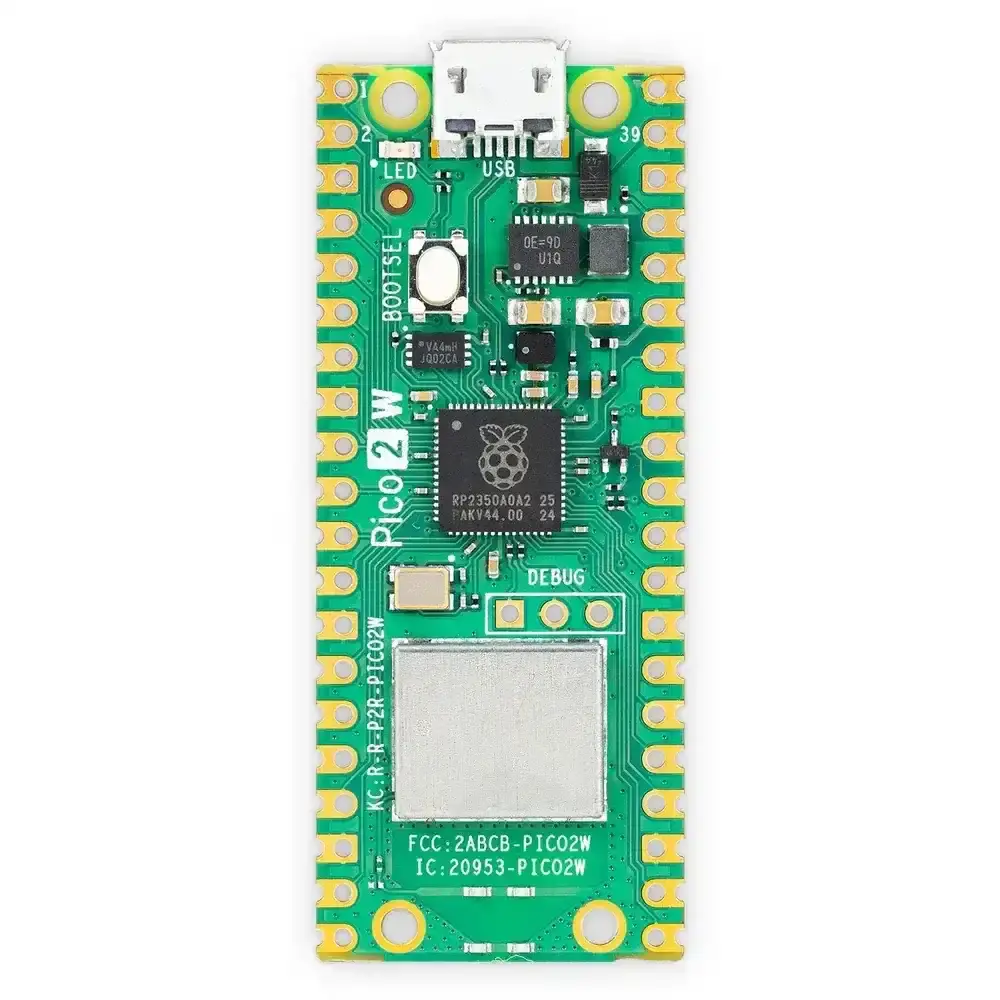

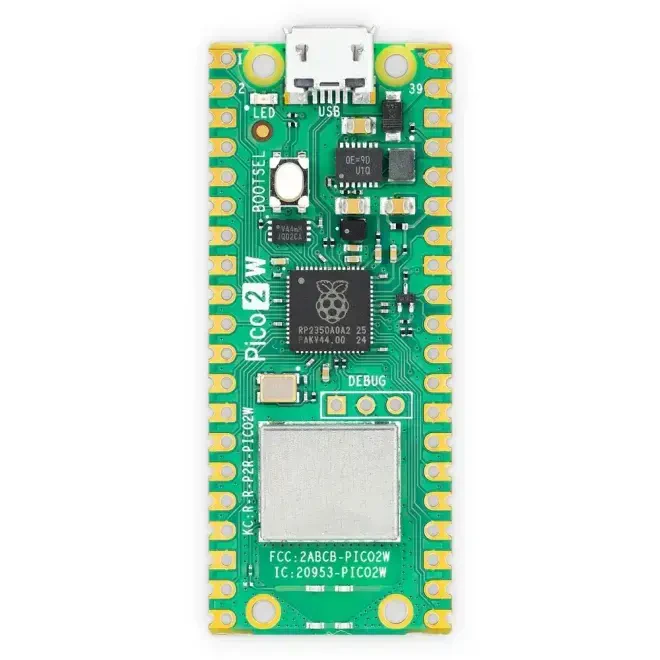

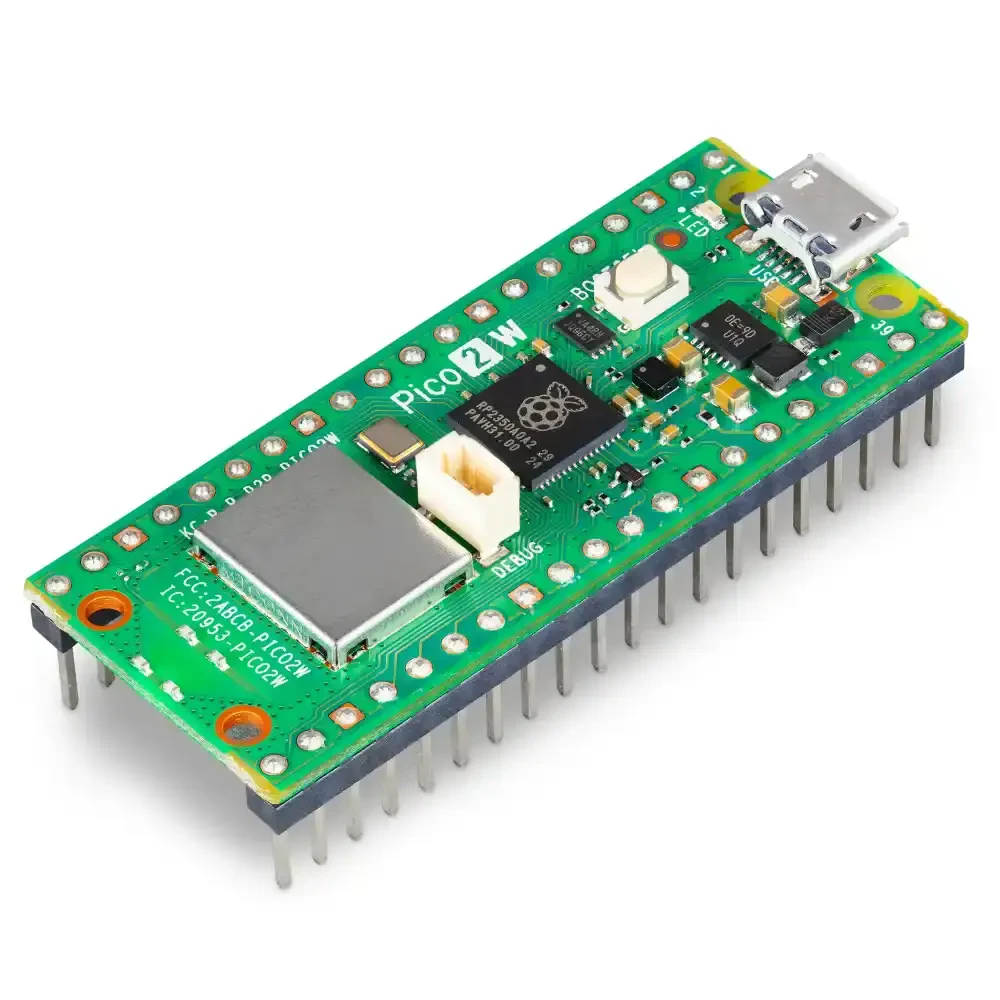

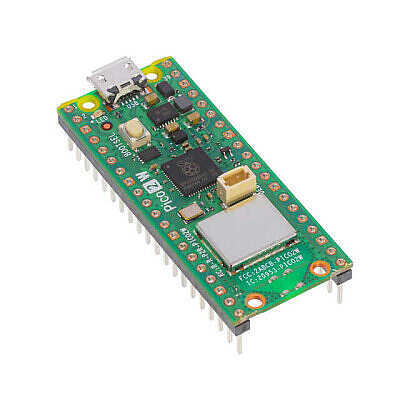

Raspberry Pi Pico 2 W Header, Pico 2 donanımına Infineon CYW43439'u kullanarak yerleşik tek bantlı 2,4 GHz kablosuz arayüzleri (802.11n) ekler.

Yerleşik 2,4 GHz kablosuz arayüzünün aşağıdaki özellikleri vardır:

• Kablosuz (802.11n), tek bant (2,4 GHz)

• WPA3

• Dört adede kadar istemciyi destekleyen yumuşak erişim noktası

• Bluetooth 5.2

• Bluetooth LE Merkezi ve Çevre Birimi rolleri için destek

• Bluetooth Classic Desteği

Yerleşik anten ABRACON'dan (eski adıyla ProAnt) lisanslıdır. Kablosuz arayüz SPI aracılığıyla RP2350 mikrodenetleyicisine bağlanır .

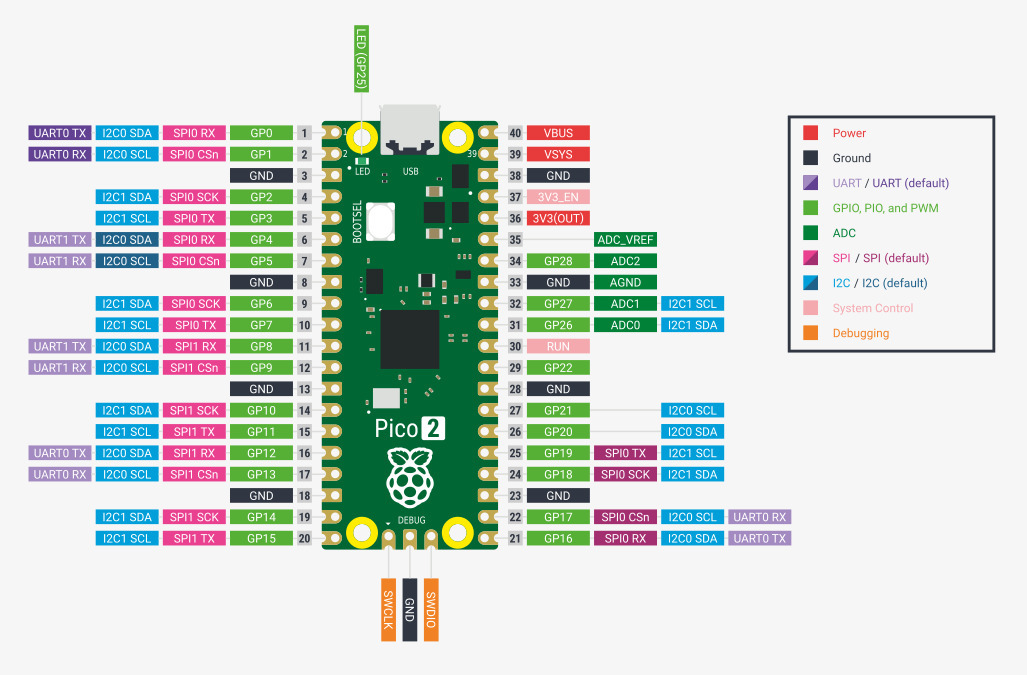

Pin sınırlamaları nedeniyle, kablosuz arayüz pinlerinin bazıları paylaşılır. CLK, VSYS monitörüyle paylaşılır, bu nedenle yalnızca devam eden bir SPI işlemi olmadığında VSYS, ADC aracılığıyla okunabilir. Infineon CYW43439 DIN/DOUT ve IRQ, RP2350'de bir pini paylaşır. Yalnızca devam eden bir SPI işlemi olmadığında IRQ'ları kontrol etmek uygundur. Arayüz genellikle 33MHz'de çalışır.

En iyi kablosuz performans için anteni boş alana yerleştirin. Örneğin, antenin altında veya yakınında metal olması hem kazanç hem de bant genişliği açısından performansı düşürebilir. Antenin yanlarına topraklanmış metal eklemek antenin bant genişliğini iyileştirebilir.
