Raspberry Pi Kamera için Zamanlayıcı
Kamera Zamanlayıcı, Belirli FFC, Raspberry Pi'nin İki Kamerayı Bağlamasına İzin Verir Zaman paylaşımlı programlama işlevi: Raspberry Pi'nin iki kamerayı aynı anda bağlamasına ve aktif olanı manuel veya otomatik olarak seçmesine olanak tanır (GPIO ile)

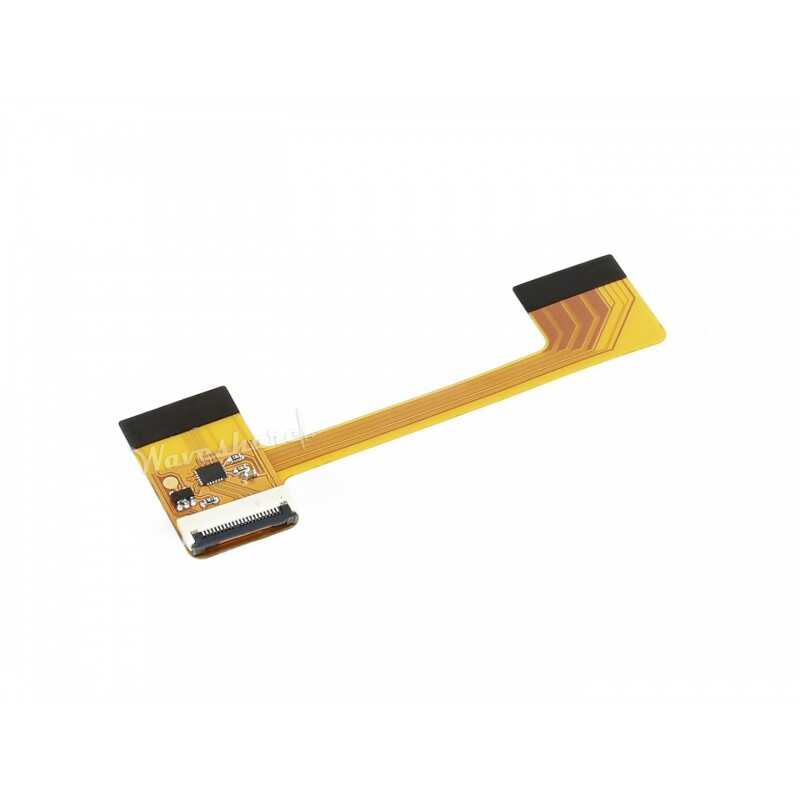

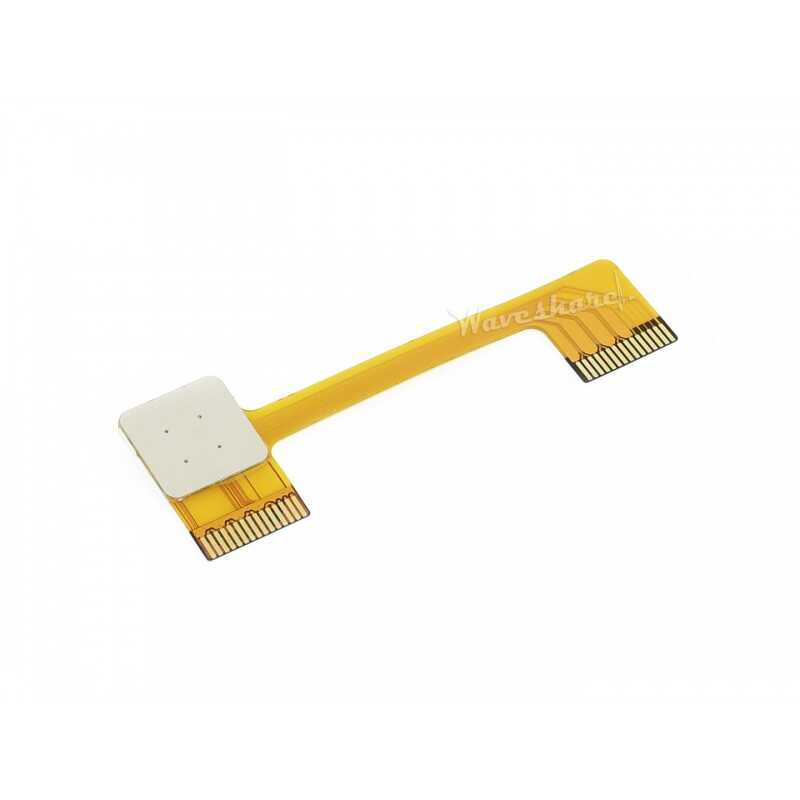

Bu programlayıcı, Raspberry Pi için tasarlanmıştır, kullanılan özel FFC, Rspberry Pi'nin iki kamerayı birbirine bağlamasını sağlar. GPIO'yu kontrol ederek kameraları değiştirebilirsiniz.
Nasıl Kullanılır:

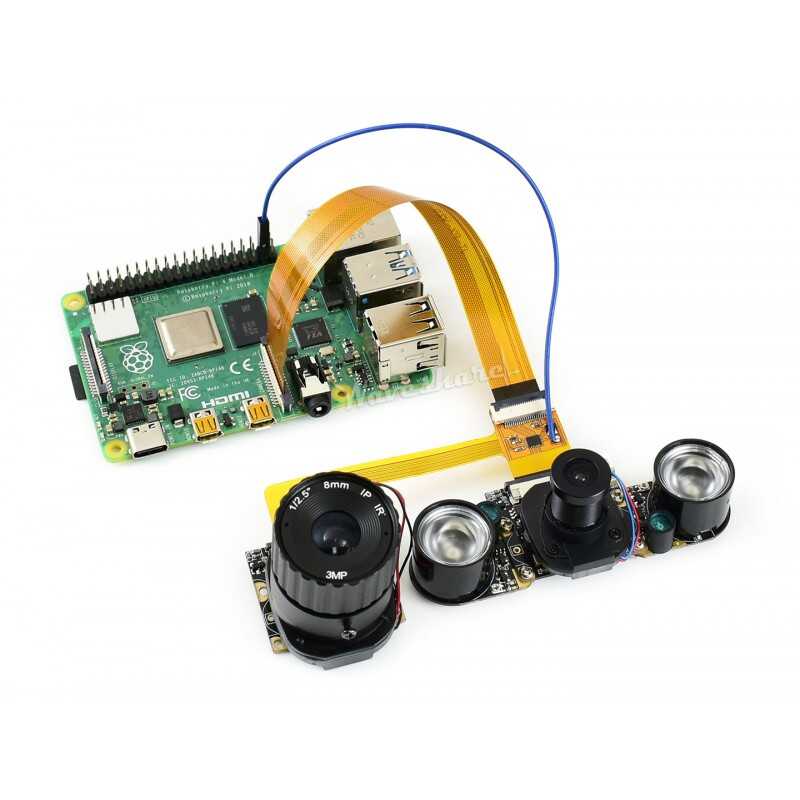

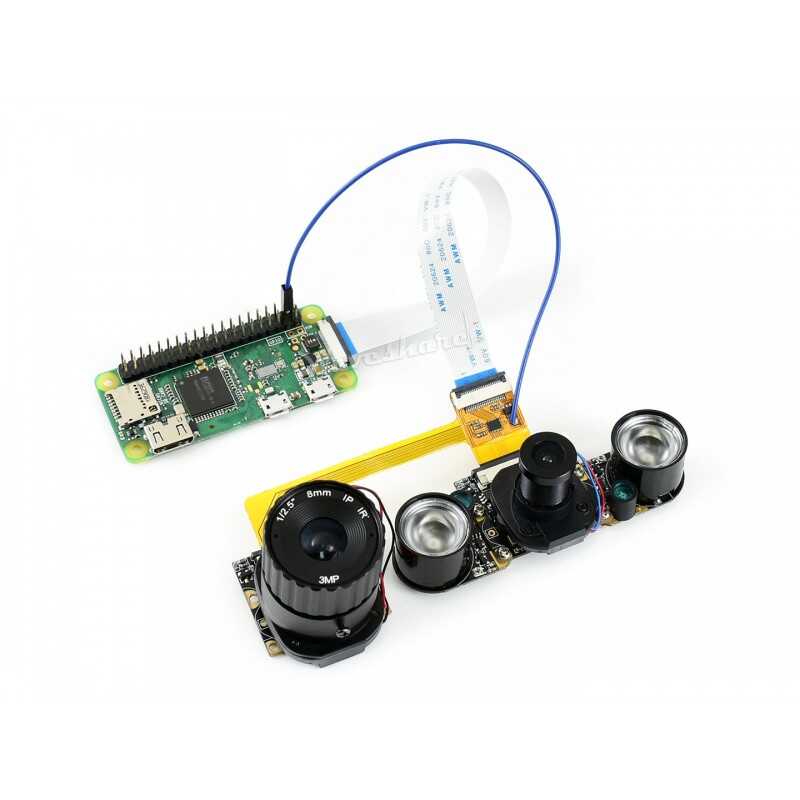

Raspberry Pi'nin FFC kablosunu Raspberry PI'nin CSI arayüzüne bağlayın. LAN bağlantı noktası ile HDMI bağlantı noktası arasında bulunan Pi 2B, 3B, 3B+'nın CSI arabirimi. Pi 4'ün CSI arayüzü, HDMI1 arayüzü ile ses jakı arasına yerleştirilmiştir. Pi zero kullanırsanız, CSI arabirimi Güç bağlantı noktasının yanındadır. İşte Pi 4'ün diyagramı.
Gümüş tarafın (metal taraf) HDMI arabirimine doğru olması gerektiğini unutmayın. Siyah tokayı serbest bırakın, FFC kablosunu hizalayın ve sıkıca takın, ardından siyah tokayı kapatın.
Raspberry Pi Kamera için Zamanlayıcı Teknik Özellikleri :
- Kamera Zamanlayıcı, CSI (Kamera Seri Arayüzü) içeren tüm Raspberry Pi modelleriyle uyumludur.
- Boyutlar: 76mm x 26mm
- Uygulanabilir aralık: Raspberry Pi tam seri kartlar
- Uygulanabilir: iki adet 8MP IMX219 kamera VEYA iki adet 5MP OV5647 kamera
Paket İçerği:
- Kamera Zamanlayıcı x1
- RPi Zero V1.3 Kamera Kablosu 15cm x1
- Atlama teli 1PIN 2.54 Adım 2 ADET x1
- FFC 22PIN 160mm (ters yan temas) x1
