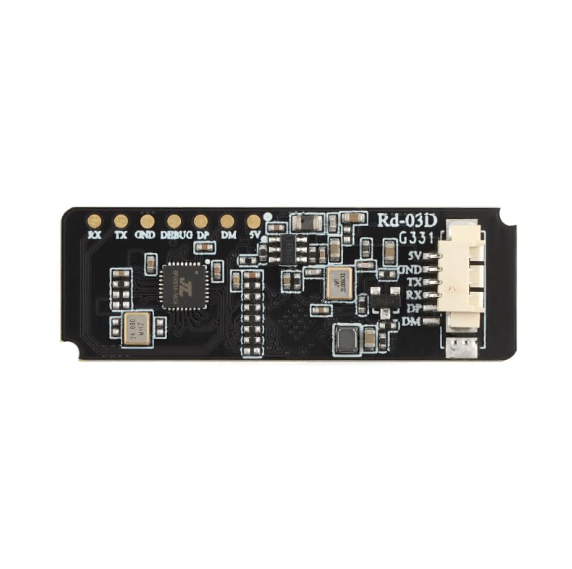

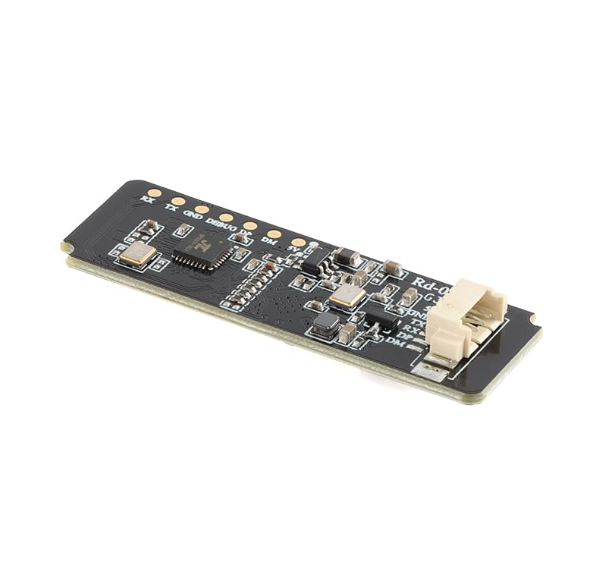

RD-03D Çoklu Nesne Tespit Radarı

RD-03D Çoklu Nesne Tespit Radarı

RD-03D Çoklu Nesne Tespit Radarı, Shenzhen Ai-Thinker firması tarafından geliştirilen ve 24 GHz K-bantında çalışan yüksek hassasiyetli bir radar modülüdür. FMCW (Frekans Modülasyonlu Sürekli Dalga) sinyal işleme teknolojisine sahip olan bu radar, S5KM312CL adlı entegre bir mikrodenetleyici ile donatılmıştır ve çoklu hedef tespiti, hareketli nesnelerin konumlandırılması ve izlenmesi gibi gelişmiş yetenekler sunar.

RD-03D, yatayda ±60° ve dikeyde ±30° açısal algılama yapabilmekte olup maksimum 8 metreye kadar olan hedefleri tespit edebilir. Cihaz, 0,15 m doğrulukla konum belirleme ve 0,75 m mesafe çözünürlüğüne sahiptir. Özellikle hareketli insanları veya durağan hâle geçen hareketleri ayırt edebilme yeteneği, akıllı bina sistemleri, güvenlik izleme ve etkileşimli ekran uygulamalarında yaygın kullanım alanı bulmasına olanak tanır. Ayrıca düşük güç tüketimiyle dikkat çeker ve dış sinyal parazitlerine karşı dayanıklıdır.

RD-03D Çoklu Nesne Tespit Radarı Teknik Bilgileri:

• Frekans Bandı: 24 GHz K-bant ISM frekansında çalışır.
• Anten Yapısı: 1T2R (1 Transmitter, 2 Receiver) yüksek performanslı anten sistemi kullanır.
• Algılama Mesafesi: Maksimum algılama mesafesi 8 metredir.
• Görüş Açısı: Yatay açıda ±60°, dikey açıda ise ±30°’lik bir algılama açısına sahiptir. Ayrıca, yatayda 120° ve dikeyde 60° ölçüm açısına ulaşabilir.
• Çözünürlük ve Hassasiyet: Menzil çözünürlüğü 0,75 metre, mesafe doğruluğu ise 0,15 metre olarak belirtilmiştir.
• Sinyal İşleme Teknolojisi: FMCW (Frekans Modülasyonlu Sürekli Dalga) teknolojisi ile çalışır. Bu sayede hız, mesafe ve hareket yönü tespit edilebilir; aynı zamanda farklı nesnelerin aynı anda izlenmesi sağlanır.
• Algoritmalar ve Algılama Yetenekleri: Gelişmiş sinyal işleme ve gömülü mikrodenetleyici (MCU) sayesinde çoklu nesne algılama, konum takibi ve hız ölçümü yapabilir.
• Parazit Direnci: Yüksek parazit direncine sahip olup Wi-Fi ve diğer kablosuz sinyallerden etkilenmeden güvenilir performans sunar.
• Standart 1*4P-1.25mm soket konnektör kullanır.
• Duvara montaj imkânı vardır.
• UART desteklidir; seri port üzerinden radar parametre ayarlarını yapmayı sağlar.
• Tek 5V güç kaynağı ile çalışır.
