RTC + SD Kart Data Logger Shield (Arduino Uyumlu)

RTC + SD Kart Data Logger Shield (Arduino Uyumlu)

 Arduino'nuz ile gerçek zamanlı veri kaydı yapın

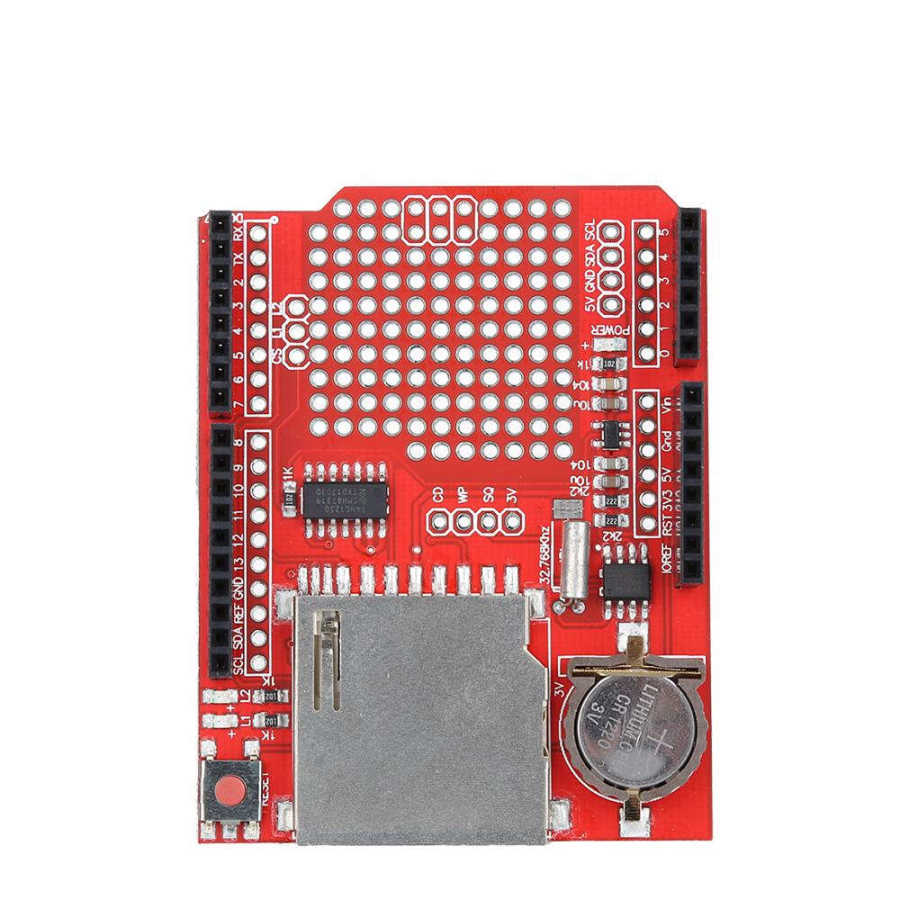

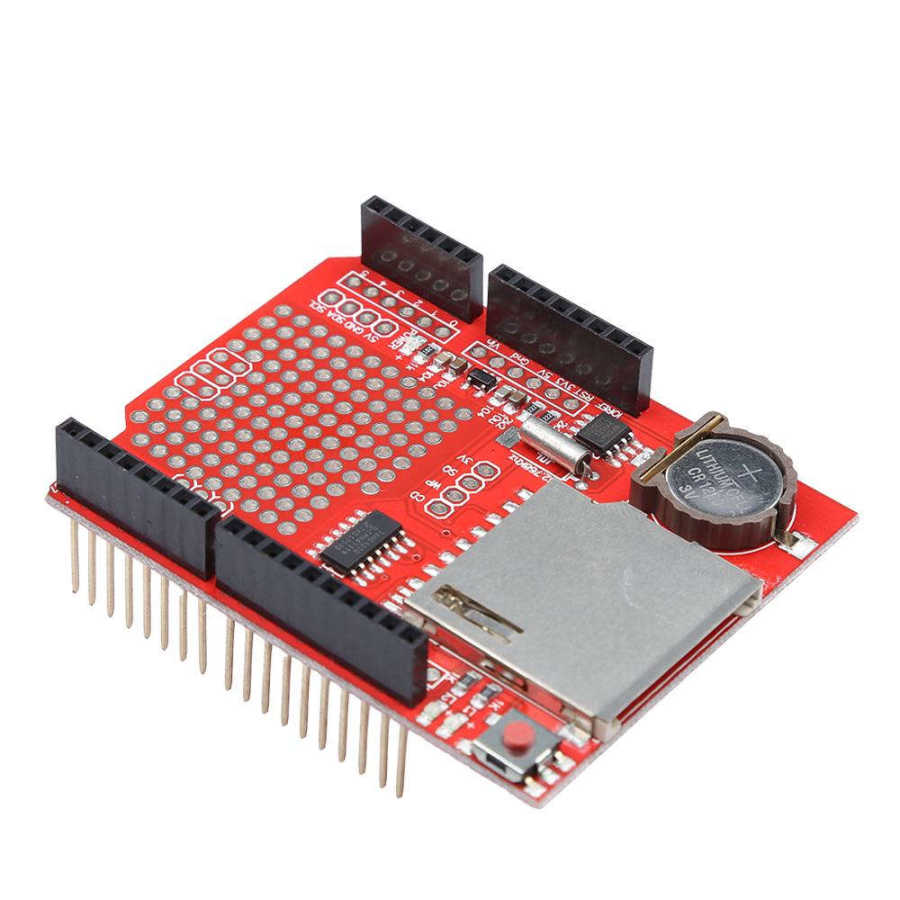

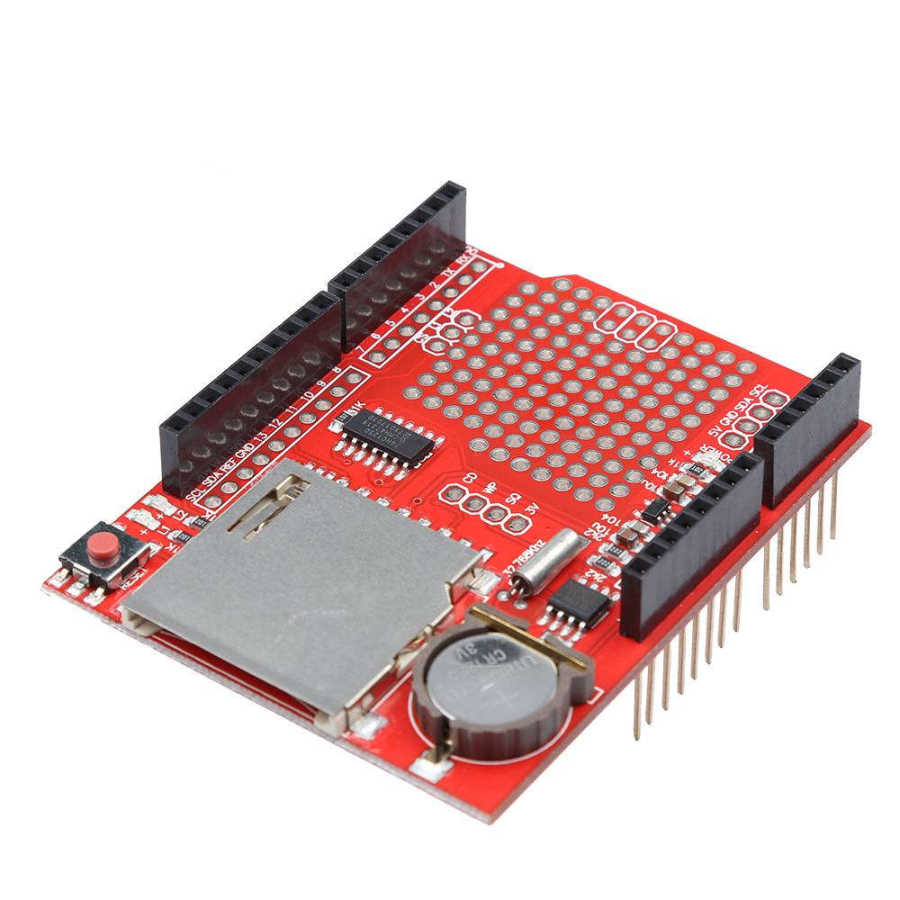

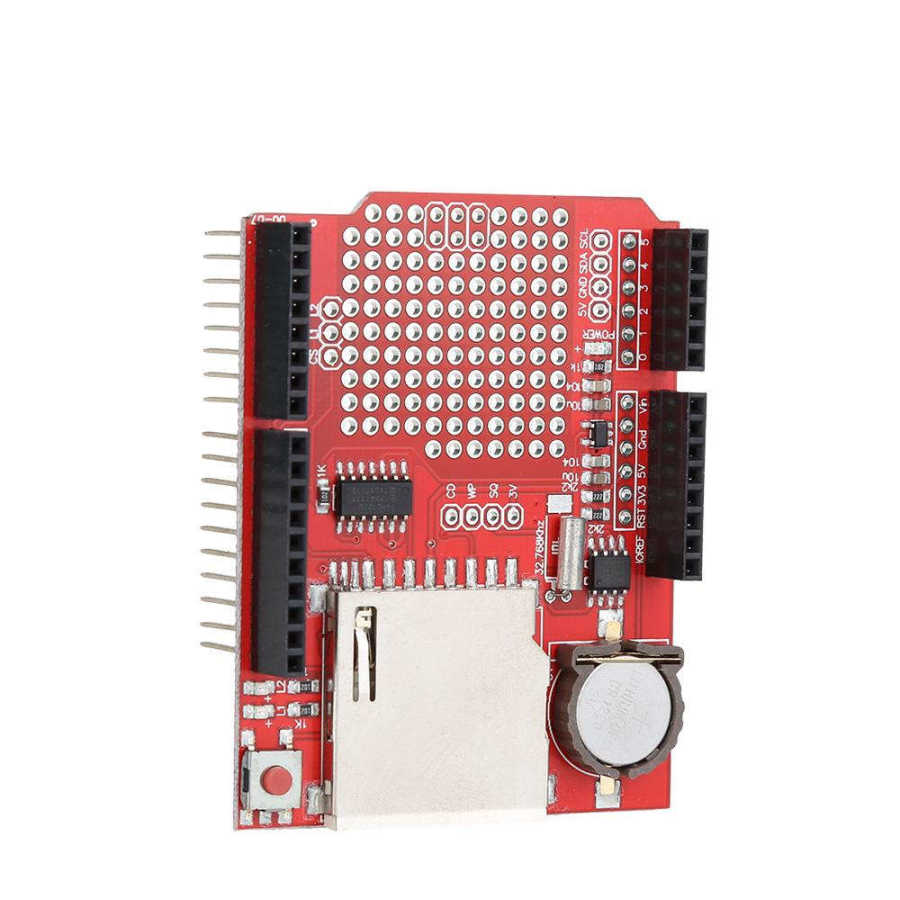

Bu shield kartını kullanarak Arduino'nuz ile detaylı bir şekilde zaman bilgisi ile SD karta kayıt yapabilirsiniz. Bir odanın gün içerisindeki sıcaklık değeri, ışık miktarı, toprak nemi gibi çeşitli sensörlerden alacağınız bilgiyi RTC (gerçek zamanlı saat) ile tarih ve saat bilgisi ile shield üzerinde yer alan SD kart yuvasına yerleştireceğiniz bir SD karta kayıt yapabilirsiniz.

Shield kartı üzerine kendi devrenizi kurabilmeniz için prototipleme alanı bulunmaktadır. FAT ve FAT32 dosya sistemine sahip SD kartları kullanabilirsiniz. SD kartınızın zarar görmemesi için shield üzerinde 3.3V regülatör ve lojik seviye dönüştürücüsü yer alır. Kart üzerindeki RTC, CR1220 tipinde saat pili ile çalışmaktadır.

 Beraber Kullanılabilecek Ürünler:

• Arduino Uno
• Arduino Shieldları
• CR1220 Pil
• SD Kart
• RTC Modül
• SD Kart Modülü

Teknik Özellikler:

• FAT16 ve FAT32 formatlı sd kart destekler.
• SD kart çalışması için 3.3V voltaj regülatörü bulunur.
• Ayarlanabilir 2 adet led göstergesi bulunur.
• RTC modülü arduino bağlı olmasada çalışmaktadır. (CR1220 pili ile)
• SD kart durumunu gösteren led bulunur

Doküman / Yararlı Linkler:

• Kart hakkında detaylı bilgi
• Arduino RTClib kütüphanesi
• Arduino SD kart kütüphanesi
• Kart Şematiği (Eagle)
• Kart üzerindeki RTC kullanımı
• RTC kullanımı ile ilgili blog yazısı
