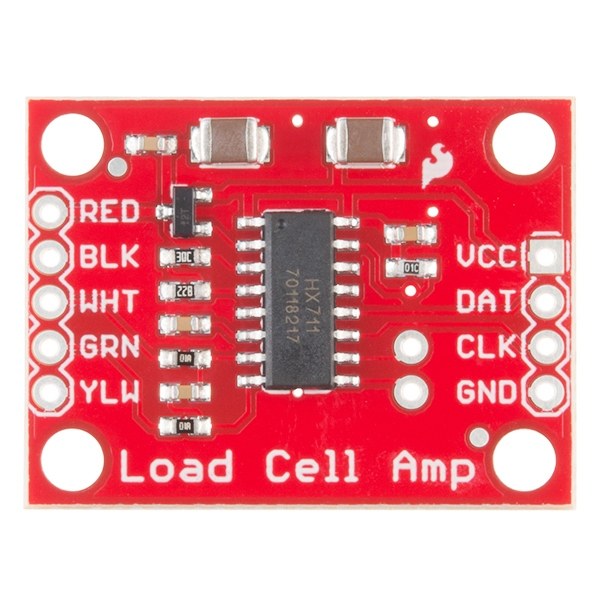

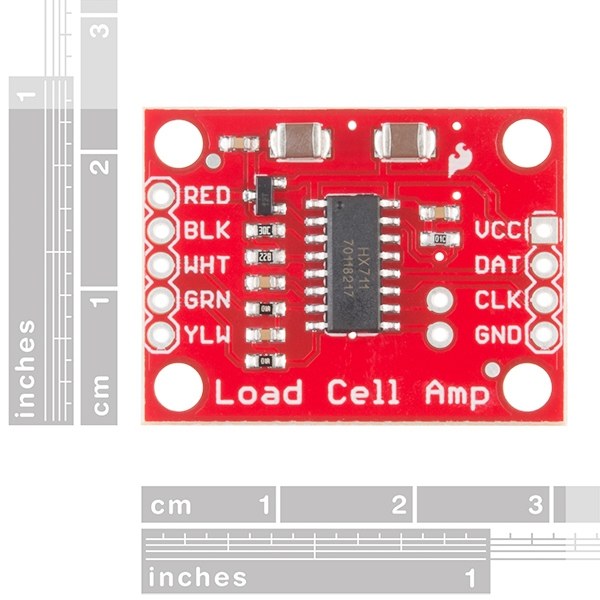

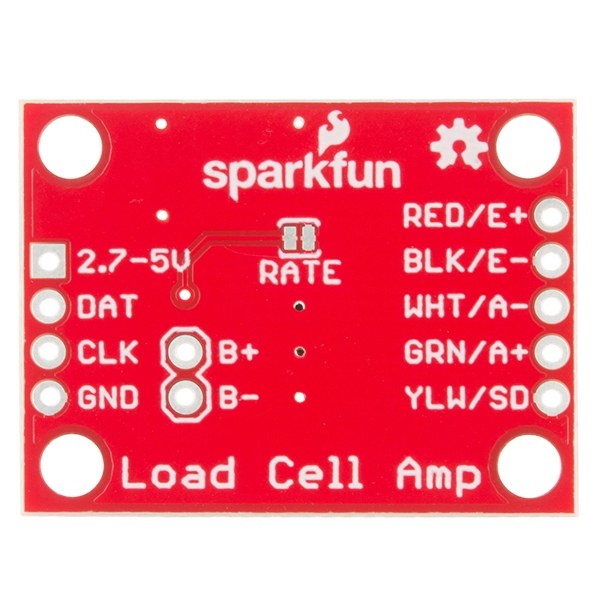

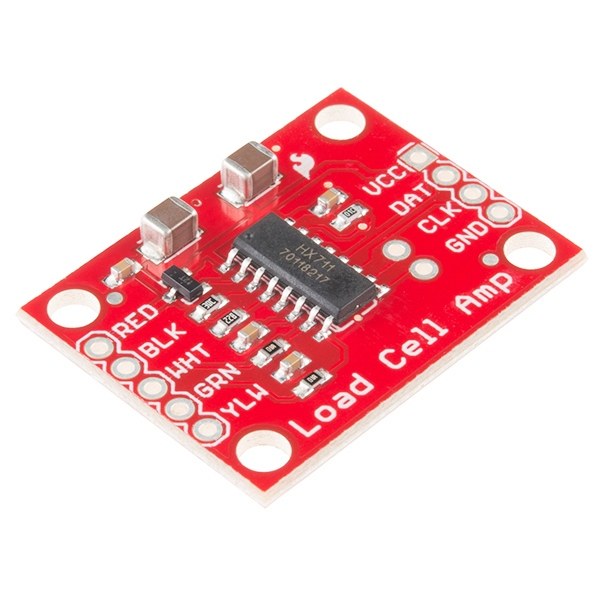

Ağırlık sensörlerini mikrokontrolcülerinize bağlamakta kullanabileceğiniz oldukça hassas bir karttır. Ağırlık ölçümü, proses kontrol ve ağırlık algılama gibi projelerinizde kullanabilirsiniz.
HX711, basit iki kablolu haberleşme arayüzüne sahiptir. Mikrokontrolcünüzün herhangi iki pinini dijital pinini kullanarak kullanabilirsiniz. Ölçüm için Wheatstone Köprüsü yöntemini kullandığından çok hassas ölçümler yapabilmektedir. Ağırlık sensörlerinin çoğunda kullanılan kablo renk kodlarına göre bağlantı isimleri kart üzerinde yazılmıştır. Bu bağlantılar her sensöre göre değişebilse de genellikle şu şekilde olmaktadır:
Kırmızı: Excitation+ yada VCC
Siyah: Excitation- yada GND
Beyaz: Amfi+, Sinyal+ yada Çıkış+
Yeşil: Amfi-, Sinyal- yada Çıkış-
Sarı: Şase
Sarı bağlantı, elektromanyetik girişimi önlemek adına toprak hattı olarak kullanılmaktadır.
Özellikler:
Çalışma gerilimi: 2.7-5V
Çalışma akımı: <1.5mA
10 - 80 arası seçilebilir SPS (samples per second - saniyede yapılan ölçüm sayısı)
