Tic T500 Step Motor Sürücü (PC-Serial-I2C-PWM-Analog)

Tic T500 Step Motor Sürücü (PC-Serial-I2C-PWM-Analog)

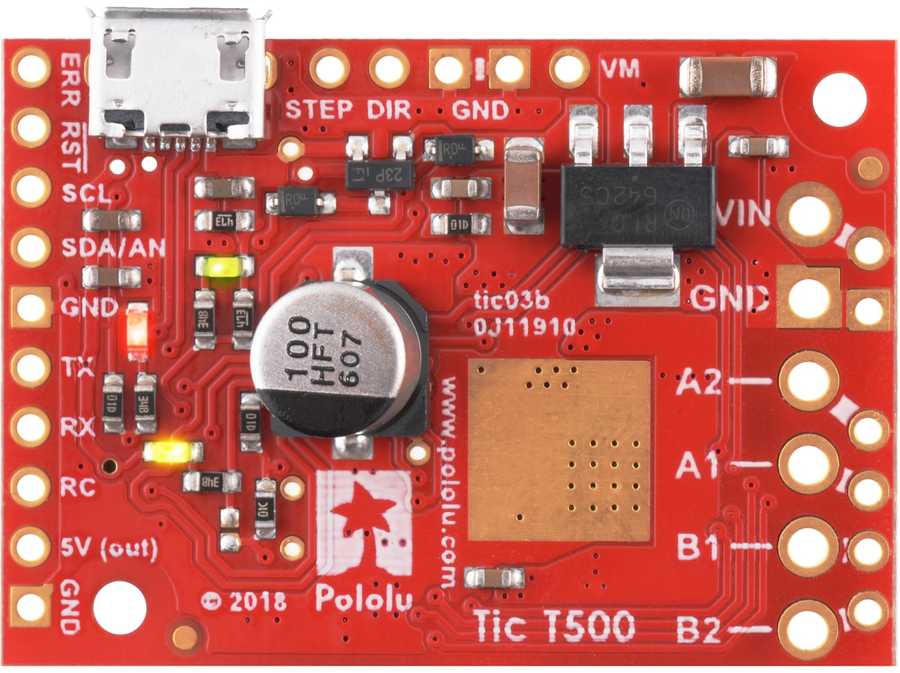

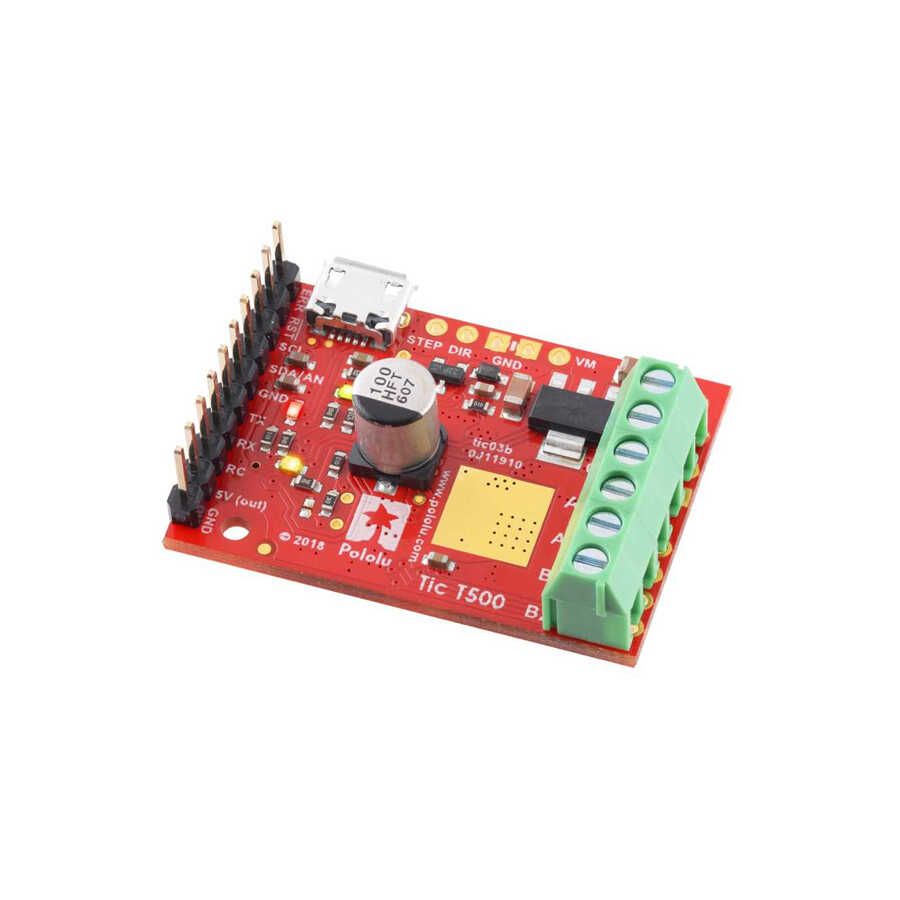

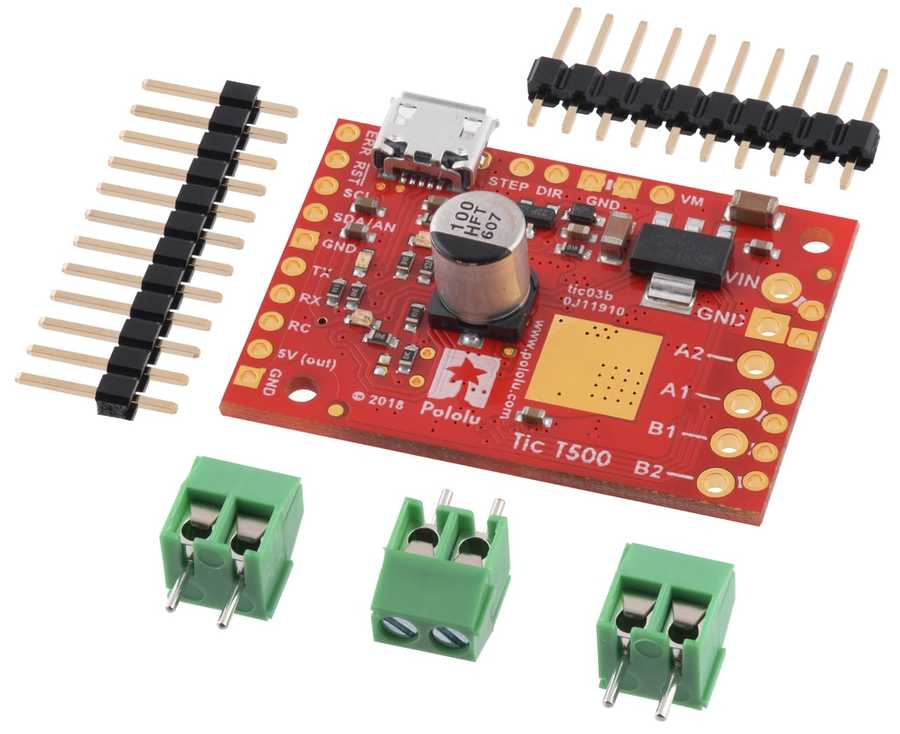

Tic T500 USB Çoklu Arayüz Step Motor Kontrolörü, ücretsiz yazılımını kullanarak USB üzerinden hızlı konfigürasyonla bir step motorun temel kontrolünü kolaylaştırır. Kontrolör altı kontrol arayüzünü destekler: USB, TTL seri, I²C, analog voltaj (potansiyometre), kare kodlayıcı ve hobi radyo kontrolü (RC). Bu sürüm bir MPS MP6500 sürücüsü içerir ve erkek başlıklar ve terminal blokları dahil edilir ancak lehimlenemez. 4,5 V ila 35 V arasında çalışabilir, soğutucu veya basınçlı hava akışı olmadan faz başına yaklaşık 1,5 A (veya yeterli ek soğutma ile maks. 2,5 A) sağlayabilir.

Ürün Özellikleri:

• Bilgisayara doğrudan bağlantı için USB kablosu kullanımı
• Mikro denetleyicerle kullanım için 5 V'ta çalışan TTL seri
• Mikro denetleyiciyle kullanım için I²C
• Potansiyometre veya analog joystick ile kullanım için analog voltaj
• Döner kodlayıcı kadranı ile kullanım için dörtlü kodlayıcı girişi, sınırsız tam dönüşe izin verir
• Mevcut step motor kontrol yazılımı ile uyumluluk için STEP / DIR girişleri
• Hızlanma ve yavaşlama sınırlaması
• Maksimum adım hızı: saniyede 50.000 adım
• Her 200 saniyede 1 adıma (veya azaltılmış çözünürlükle her 1428 saniyede 1 adıma)
• Tic T500 tam adım, yarım adım, 1/4 adım, 1/8 adım destekler
• Dijital olarak ayarlanabilen akım sınırı
• Motora beklenmedik bir şekilde güç verilmesini önlemek için isteğe bağlı güvenlik kontrolleri
• Analog ve RC sinyalleri için giriş kalibrasyonu (öğrenme) ve ayarlanabilir ölçekleme derecesi
• 5 V regülatör (harici lojik voltaj beslemesi gerekmez)
• Ana konum özelliklerine sahip isteğe bağlı limit anahtarı girişleri
• İsteğe bağlı acil anahtar girişleri
• Harici step motor sürücülerini kontrol etmek için STEP / DIR çıkışları
• USB A - Mikro-B kablosuyla USB aracılığıyla bilgisayara bağlanır (dahil değildir)
• Windows, Linux ve macOS için ücretsiz konfigürasyon yazılımı mevcuttur

Ürün Fiziksel Özellikleri:

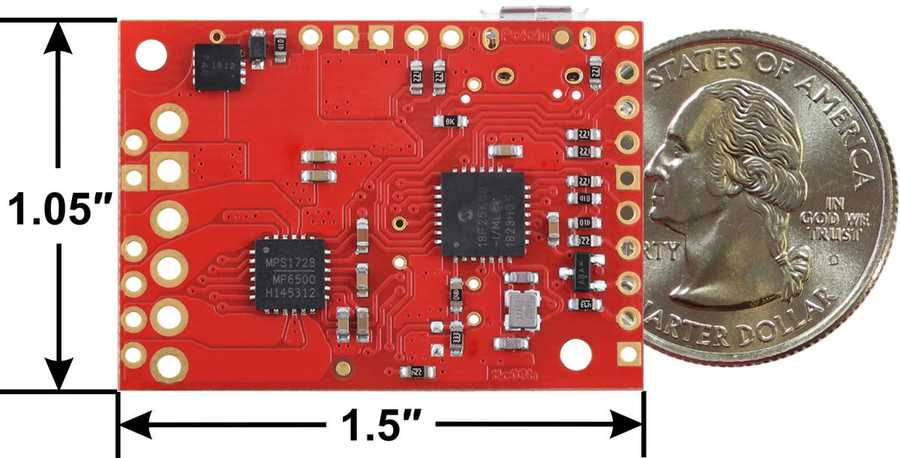

• Boyut: 1,50 ″ × 1,05 ″ × 0,42 ″ 1
• Ağırlık: 4,8 g1
• Minimum çalışma voltajı: 4,5 V2
• Maksimum çalışma voltajı: 35 V
• Faz başına sürekli akım: 1.5 A3
• Faz başına maksimum akım: 2,5 A4
• Maksimum adım hızı: 50000 PPS
• Mikro adım çözünürlükleri: tam, 1/2, 1/4 ve 1/8
