Tic T834 Step Motor Sürücü (PC-Serial-I2C-PWM-Analog)

Name: Tic T834 Step Motor Sürücü (PC-Serial-I2C-PWM-Analog)
Brand: Pololu
SKU: 18244
Price: 2956.58 TRY
Availability: OutOfStock

Marka

: Pololu

Ürün Kodu

: 18244

Kart İşlevi

: Motor Sürücü Kartı

Bağlantı Noktası

: Klemens

Çalışma Gerilimi

: 2.5-10.8V/DC

Çalışma Akımı

: 1.5A

Daha Fazla Ürün Bilgisi

Fiyat

: 2.463,82 TL + KDV

KDV Dahil Fiyat

: 2.956,58 TL

Tükendi

Gelince Haber Ver

BİRLİKTE SATIN ALINANLAR

Tic T834 Step Motor Sürücü (PC-Serial-I2C-PWM-Analog)

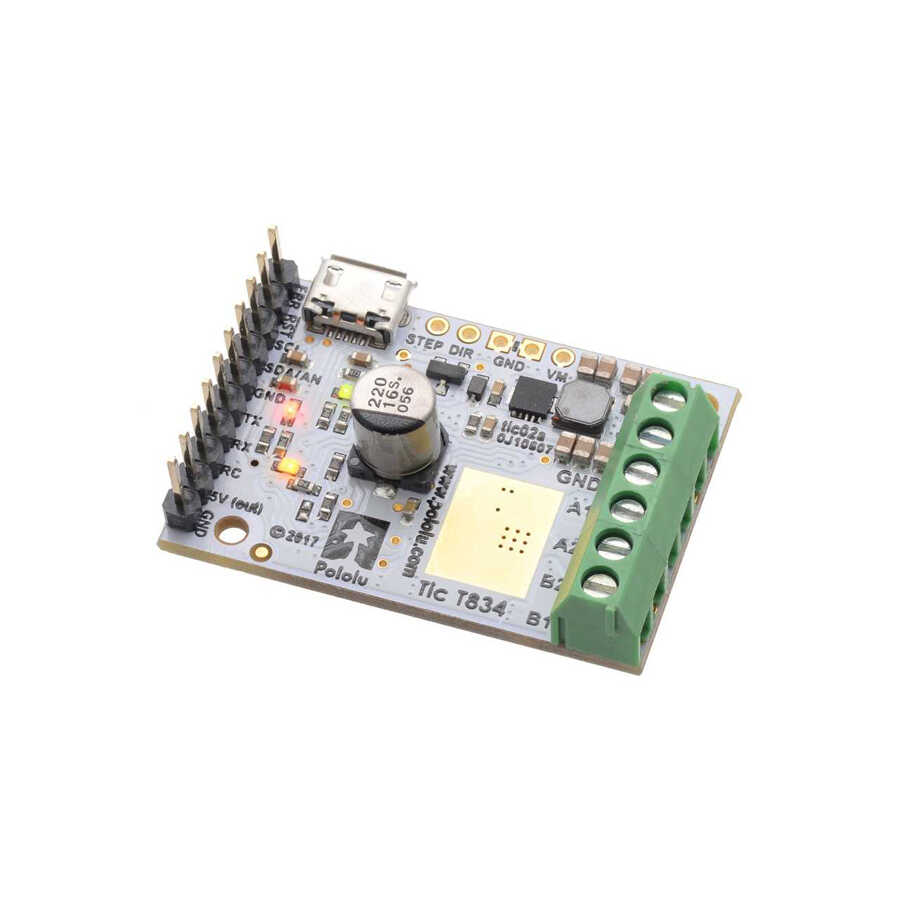

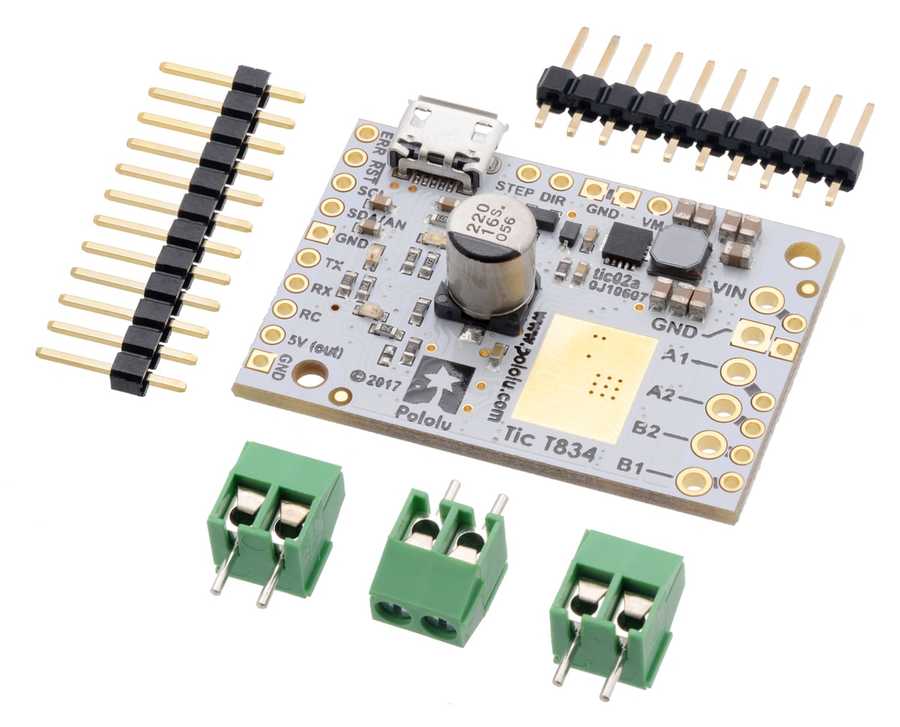

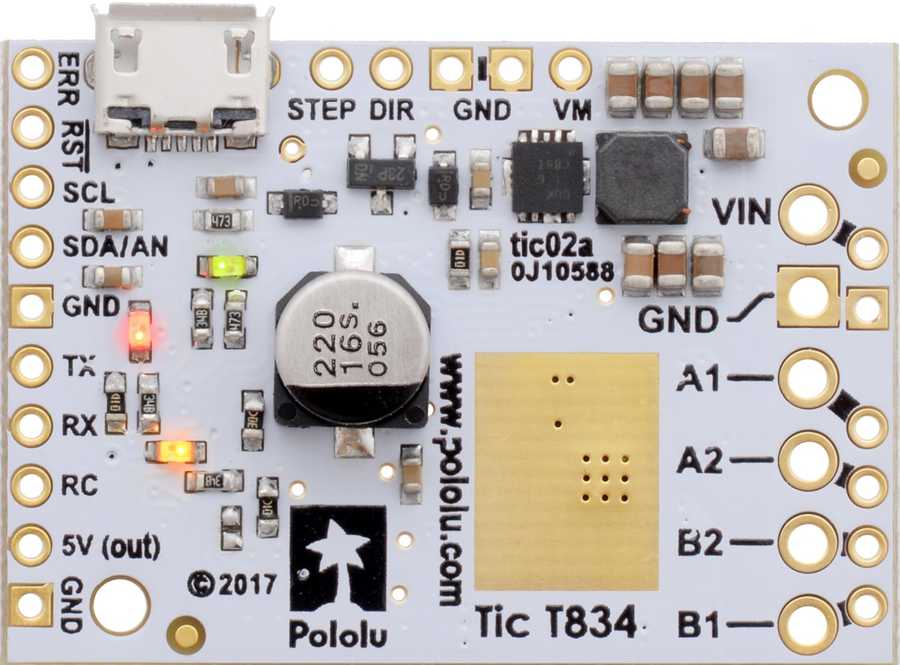

Tic T834 USB Çoklu Arayüz Step Motor Kontrolörü, ücretsiz yazılımımızı kullanarak USB üzerinden hızlı konfigürasyon ile bir step motorun temel kontrolünü kolaylaştırır. Kontrolör altı kontrol arayüzünü destekler: USB, TTL seri, I²C, analog voltaj (potansiyometre), karesel kodlayıcı ve hobi radyo kontrolü (RC). Bu sürüm bir TI DRV8834 sürücüsü içerir ve erkek başlıklar ve terminal blokları dahil edilir ancak lehimlenmez. 2,5 V ila 10,8 V arasında çalışabilir ve bir soğutucu veya zorunlu hava akışı olmadan faz başına yaklaşık 1,5 A (veya yeterli ek soğutma ile maksimum 2 A) sağlayabilir.

Tic step motor kontrolörleri ailesi, bir bipolar step motorun temel kontrolünü çeşitli projelere eklemeyi kolaylaştırır. Ayrıca ücretsiz yapılandırma yardımcı programımız (Windows, Linux ve macOS için) kullanılarak yapılandırılabilen birçok ayar sunarlar. Bu yazılım, cihazın ilk kurulumunu basitleştirir ve denetleyicinin USB aracılığıyla sistem içi testine ve izlenmesine izin verir (Tic'i bir bilgisayara bağlamak için bir mikro-B USB kablosu gereklidir).

Ürün Özellikleri:

Bir bipolar step motorun açık döngü hızı veya konum kontrolü
Çeşitli kontrol arayüzleri:
Bilgisayara doğrudan bağlantı için USB
Mikrodenetleyiciyle kullanım için 5 V'ta çalışan TTL seri
Mikro denetleyiciyle kullanım için I²C
RC sisteminde kullanım için RC hobi servo darbeleri
Potansiyometre veya analog joystick ile kullanım için analog voltaj
Döner kodlayıcı kadranı ile kullanım için dörtlü kodlayıcı girişi, sınırsız tam dönüşe izin verir (konum geri bildirimi için değil)
Mevcut step motor kontrol yazılımı ile uyumluluk için STEP / DIR girişleri
Hızlanma ve yavaşlama sınırlaması
Maksimum adım hızı: saniyede 50.000 adım
Her 200 saniyede 1 adıma (veya azaltılmış çözünürlükle her 1428 saniyede 1 adıma) çok yavaş hız.
Altı farklı mikro adım çözünürlüğüne kadar:
Tic T825, Tic T834 ve T249 tam adım, yarım adım, 1/4 adım, 1/8 adım, 1/16 adım ve 1/32 adımı destekler
Tic T500 tam adım, yarım adım, 1/4 adım, 1/8 adım destekler
Dijital olarak ayarlanabilen akım sınırı
Motora beklenmedik bir şekilde güç verilmesini önlemek için isteğe bağlı güvenlik kontrolleri
Analog ve RC sinyalleri için giriş kalibrasyonu (öğrenme) ve ayarlanabilir ölçekleme derecesi
5 V regülatör (harici lojik voltaj beslemesi gerekmez)
Ana konum özelliklerine sahip isteğe bağlı limit anahtarı girişleri
İsteğe bağlı acil anahtar girişleri
Harici step motor sürücülerini kontrol etmek için STEP / DIR çıkışları
USB A - Mikro-B kablosuyla USB aracılığıyla bilgisayara bağlanır (dahil değildir)
Windows, Linux ve macOS için ücretsiz konfigürasyon yazılımı mevcuttur
Arduino kitaplığı, bu denetleyicileri bir Arduino veya uyumlu bir kartla kullanmaya başlamayı kolaylaştırır
Kapsamlı kullanıcı kılavuzu

Ölçüler:

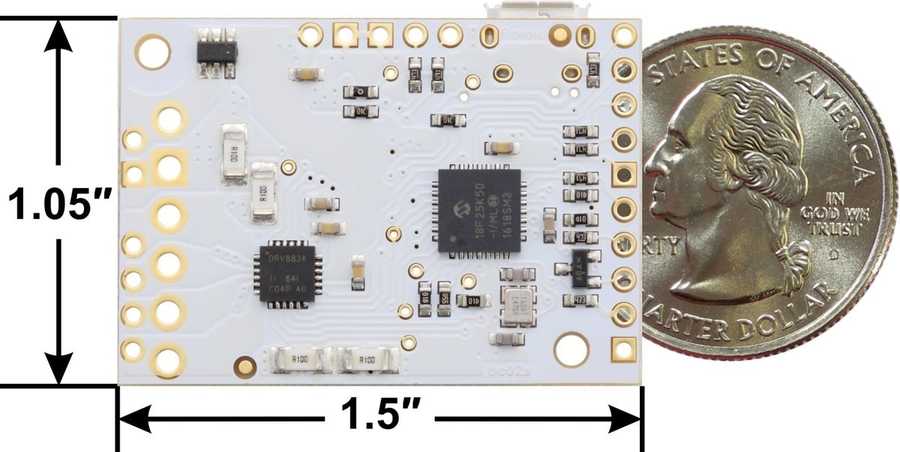

Boyutlar:	1.50″ × 1.05″ × 0.42″¹
Ağırlık:	5.0 g¹

Genel Özellikler:

Model:	Tic T834

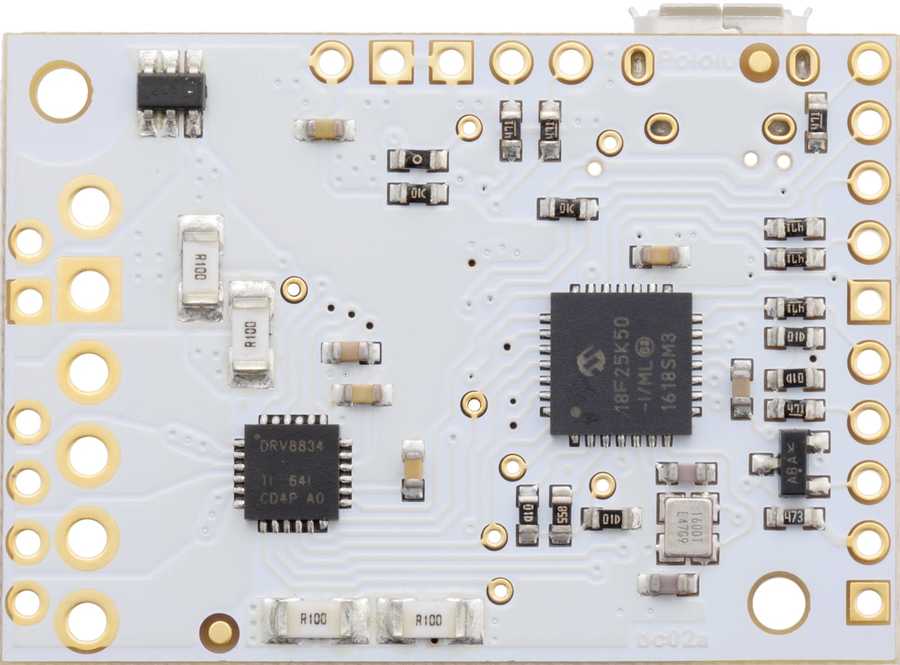

Motor sürücüsü:	DRV8834
Kontrol arayüzü:	USB; ters çevrilmemiş TTL serisi; I²C; RC servo darbeleri; analog voltaj; karesel kodlayıcı
Minimum çalışma voltajı:	2,5 V
Maksimum çalışma voltajı:	10,8 V
Faz başına sürekli akım:	1.5 A2
Faz başına maksimum akım:	2 A3
Maksimum adım hızı:	50000 PPS
Mikro adım çözünürlükleri:	Tam, 1/2, 1/4, 1/8, 1/16 ve 1/32
Ters voltaj koruması ?:	Y
Lehimli konektörler ?:	N
