Wemos Battery Shield

Wemos Battery Shield

Wemos Battery Shield, Wemos D1 mini kartları için tasarlanmış bir güç genişletme modülüdür. Lityum pil desteği sunarak, projelerinizi taşınabilir hale getirir ve düşük güç tüketimi ile uzun süreli kullanım sağlar. USB üzerinden kolayca şarj edilebilir ve projelerinizin mobil gücünü artırmak için ideal bir çözümdür.

Wemos Battery Shield Teknik Özellikleri:

• Şarj Voltajı: maksimum: 10V, tavsiye edilen: 5V


• Şarj Akımı: maksimum: 1A


• Lityum Pil Voltajı: 3.3-4.2V


• Yükseltici Güç Kaynağı: 5V (maksimum: 1A)

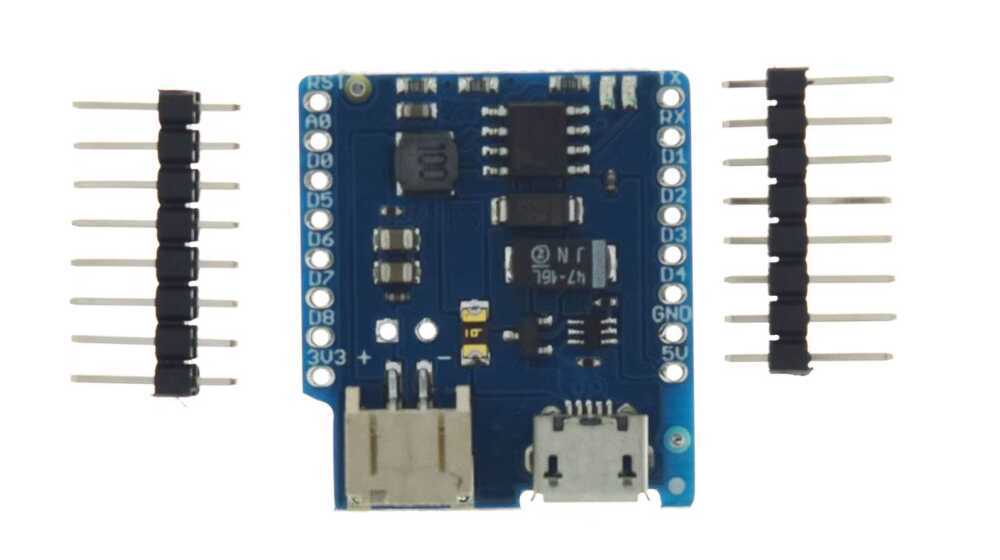

Pinler:

• D1 mini - Shield

• 5V - Güç Kaynağı, 5V (maksimum: 1A)

• GND - GND

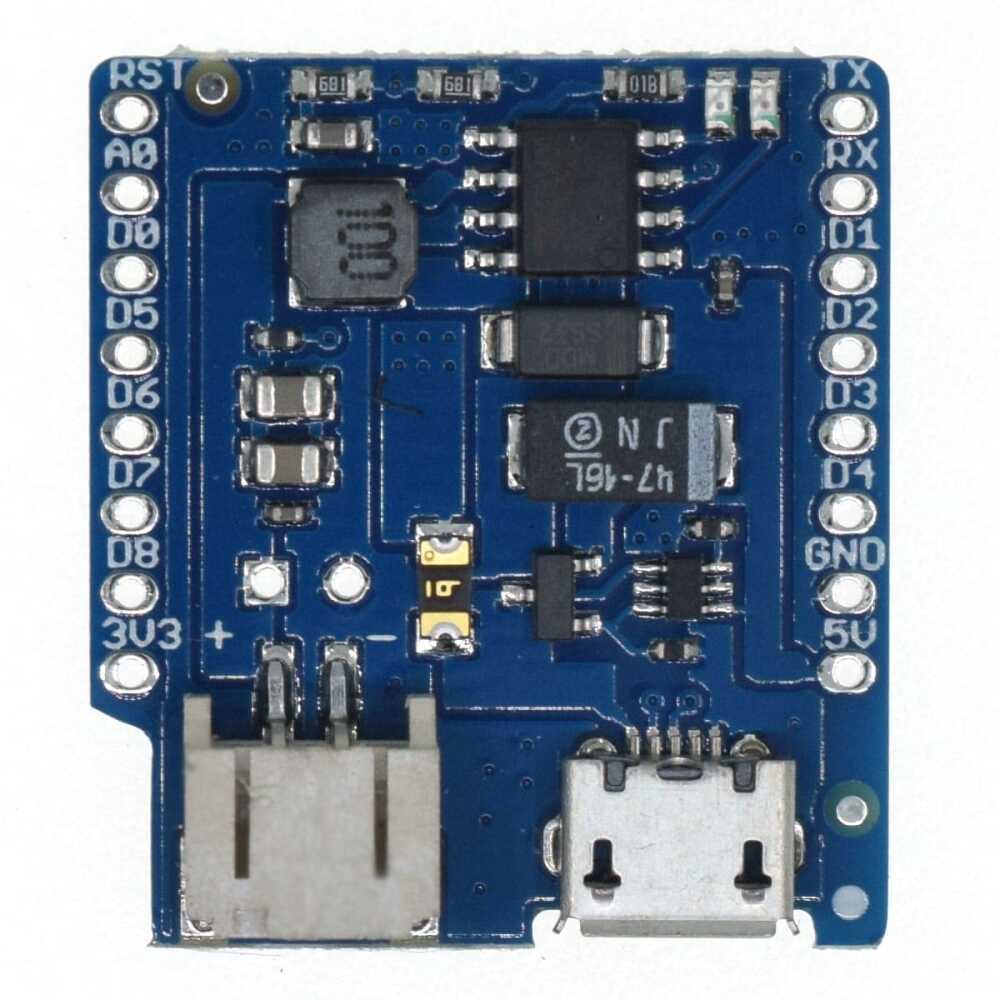

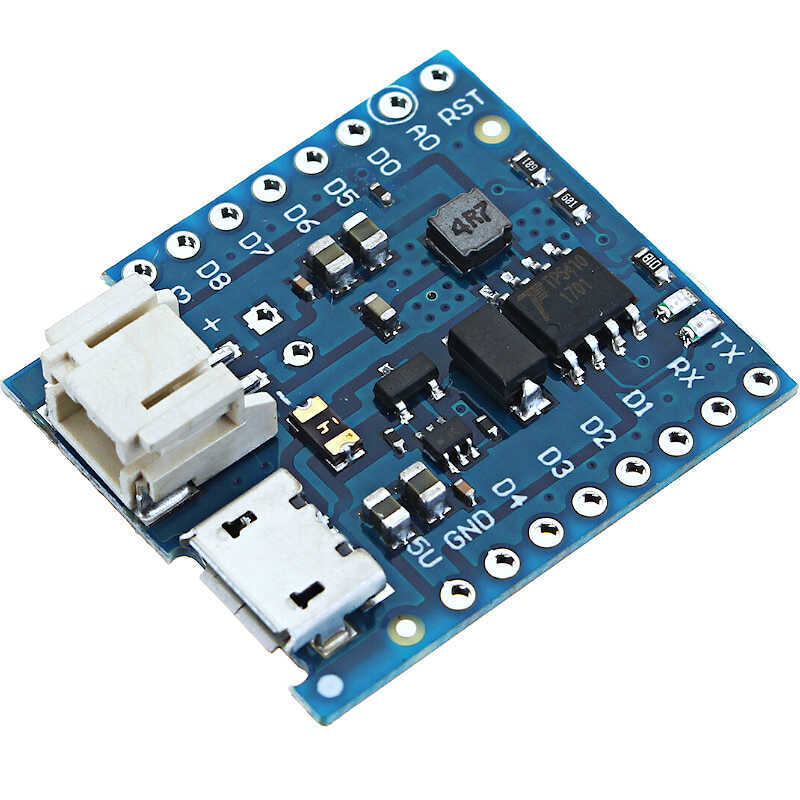

Portlar:

• PH2-2.0MM (Port 1) - Lityum Pil ile bağlantı (normal 3.3-4.2V)

• Micro USB (Port 2) - Şarj portu (normal 5V)

• Yeşil LED - Şarj tamamlandığında yanar

• Kırmızı LED - Şarj sırasında yanar

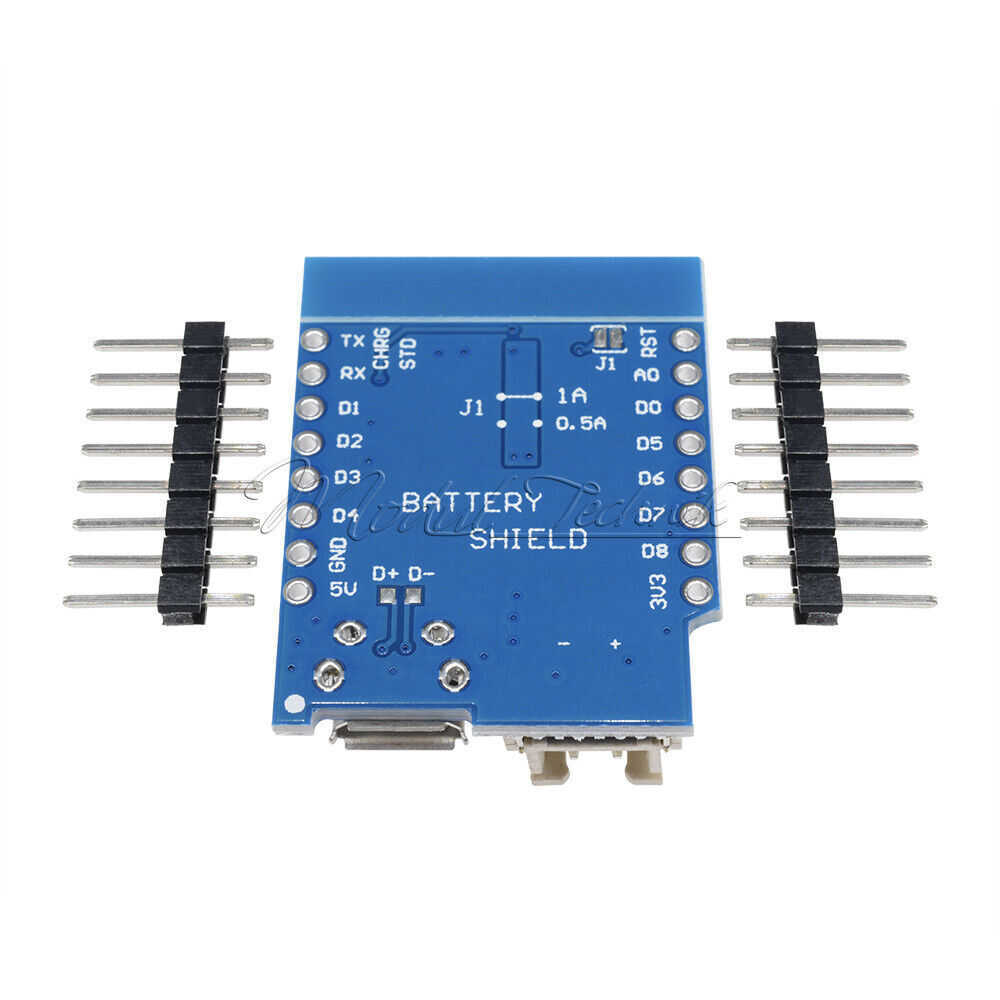

• J1 - Maksimum şarj akımını ayarlama, 0.5A veya 1A

• J2 - Pili A0'a bağlama
