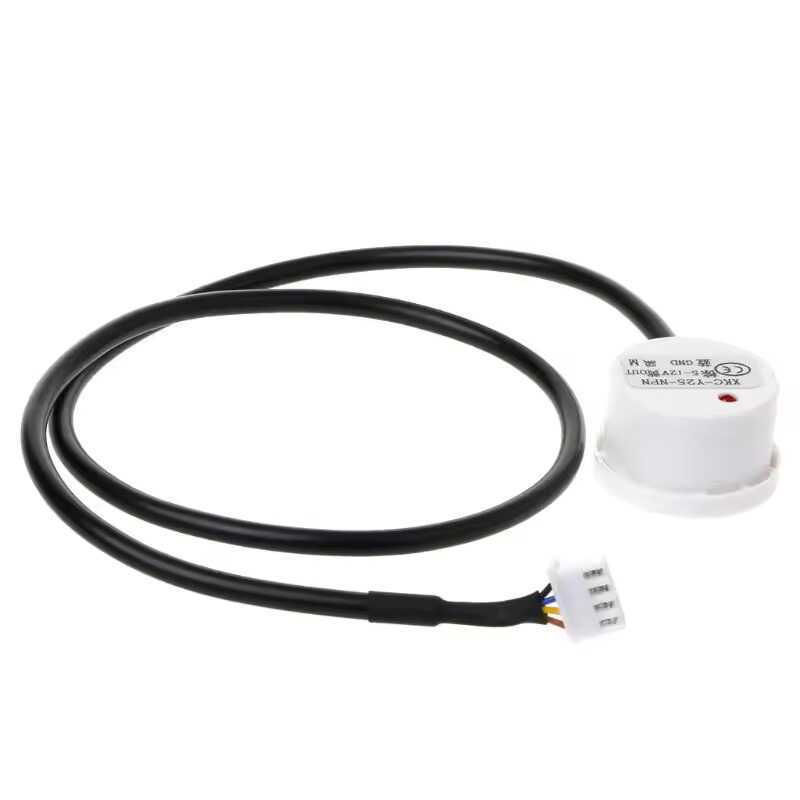

XKC-Y25-NPN Sıvı Seviye Sensörü

XKC-Y25-NPN Sıvı Seviye Sensörü

XKC-Y25 temassız sıvı seviye sensörü metalik olmayan kaplar için uygundur. Ürün, sıvıyla doğrudan temas etmeden metalik olmayan kap ve boru hattının dış duvarı üzerinden algılama sinyali yoluyla sıvıyı algılar. Güçlü asit ve güçlü alkali gibi aşındırıcı sıvılar tarafından aşındırılmaz ve hasar görmez ve kireç veya diğer çeşitli maddelerden etkilenmez. Kap veya boru hattının dışında sıvı olup olmadığını algılayabilir. Yüksek ve düşük seviye çıkışını, NPN, PNP sinyal çıkışını destekleyebilir. Sıvı seviyesi tespiti doğru ve kararlıdır ve soğuk, sıcak ve kaynar sıvıları tespit edebilir. Saf elektronik devre yapısı, mekanik olmayan çalışma modu, istikrarlı performans ve uzun hizmet ömrü. Yüksek stabilite, yüksek hassasiyet, güçlü anti-parazit yeteneği, dış elektromanyetik parazitlerden arındırılmış, güç frekansı paraziti ve ortak mod paraziti için özel işlem, böylece piyasadaki tüm 5-24V güç adaptörleriyle uyumlu. Geniş bir uygulama yelpazesine ve güçlü algılama yeteneğine sahiptir , plastik, cam, seramik ve diğer kaplar gibi çeşitli metal olmayan kaplardaki sıvı seviyesini nüfuz edebilir ve tespit edebilir. Algılama mesafesi (kap duvar kalınlığı) maks. 20 mm'dir; Sıvı, toz ve partikül madde tespit edilebilir. Açık kollektör çıkış modu, geniş voltaj aralığı (5-24V), çeşitli devreleri ve ürün uygulamalarını bağlamak için uygundur.

XKC-Y25-NPN Sıvı Seviye Sensörü Çalışma Prensibi :

Akıllı temassız sıvı seviye sensörü, sıvı olup olmadığını tespit etmek için suyun endüktif kapasitansını kullanır. Sensörün yakınında sıvı olmadığında, sensörde dağıtılmış kapasitansın varlığı nedeniyle, sensör ile zemin arasında belirli bir statik kapasitans vardır. Sıvı seviyesi sensöre yaklaştığında, sıvının parazitik kapasitansı bu statik kapasitansa bağlanacak ve sensörün kapasitans değeri daha büyük hale gelecektir ve değiştirilen kapasitans sinyali daha sonra sinyal dönüşümü için kontrol IC'sine girilecektir.

Değişen kapasitans bir tür elektrik sinyalinin değişimine dönüştürülür ve daha sonra değişimin derecesini algılamak ve değerlendirmek için belirli bir algoritma kullanılır. Değişim belirli bir eşiği aştığında, sıvı seviyesinin algılama noktasına ulaştığı kabul edilir.
