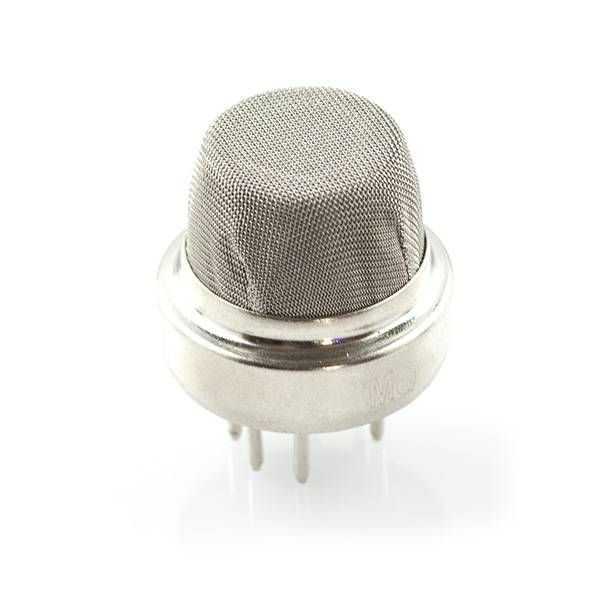

MQ-2 gaz sensörü 300 ile 10.000 ppm konsantrasyonlarda yanıcı gaz ve sigara dumanını algılayacak türden bir sensördür. Çıkış olarak ortamdaki gazın durumuna göre verdiği analog voltaj bilgisi sensörü kullanmayı oldukça kolaylaştırmaktadır. Sensörü Arduino gibi mikrokontrolcüler ile kullanabilmek için bir taşıyıcı karta ihtiyacınız vardır.
H pinlerine 5V besleyerek sensörün yeterince ısınmasını ve böylece tam olarak ve doğru ölçümlerle çalışmasını sağlarsınız. A veya B pinine 5V gerilim uygulamak sesnörün diğer pinleri üzerinden analog voltaj vermesine sebep olur. Sensörün hassasiyetini, toprak ile sensörün çıkış pini arasına bağlayacağınız direnç değeri ile orantılı olarak değiştirebilirsiniz. Bu direnç değeri yapacağınız uygulamaya göre değişkenlik gösterebilir, bunanla ilgili hesaplamalara datasheet’ten ulaşabilirisiniz. Örenk bir başlangıç değeri olarak 20 kΩ bir direnç kullanabilirsiniz. Dokümanlar:
