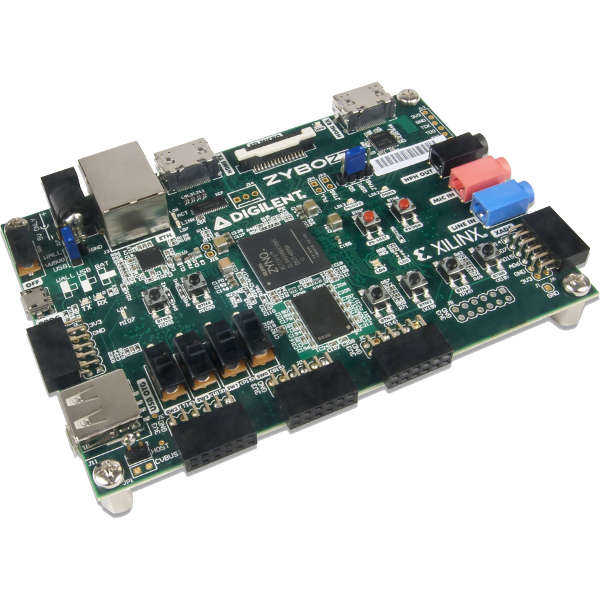

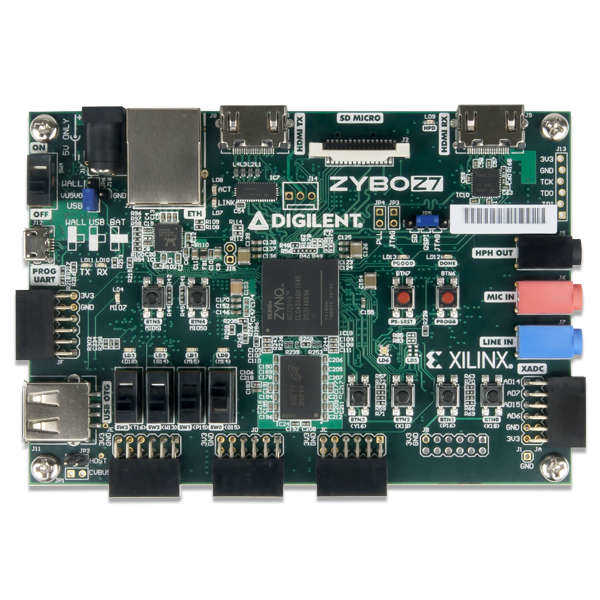

Zynq-7000 ARM/FPGA SoC Geliştirme Kartı
2012 de piyasaya sürülmüş olan Zybo’nun ikinci nesil güncellemesi olan Zybo Z7, Xilinx Zynq-7000 ailesi üzerine inşa edilmiş kullanıma hazır gömülü yazılım ve dijital devre geliştirme kartıdır.
Çift çekirdek ARM Cortex-A9 işlemci ile Xilinx 7-Series FPGA’yi başarılı bir şekilde bütünleştiren Zynq ailesi, Xilinx All Programmable System-on-Chip (AP SoC) mimarisine dayanır.
Zybo Z7’nin üzerinde, güçlü bir tek kart bilgisayar yaratmak için, Zynq zengin multimedya ve bağlantı çevreselleriyle donatılmıştır. MIPI CSI-2 uyumlu Pcam konektörü, HDMI giriş ve çıkışı, yüksek DDR3L bant genişliği de içeren Zybo Z7’nin zengin video özellikleri, görsel uygulamalar için ekonomik bir çözüm olması için özenle seçilmiştir.
Digilent kataloğundan, motor kontrolcüleri, sensörler, göstergeler gibi 70’in üzerinde Pmod çevresel kartın bağlanabilmesini sağlayan Zybo Z7’nin Pmod konektörleri, ek donanım gerektiren uygulamaları oldukça kolaylaştırmaktadır.
Ürün içeriği: ZYBO Z7-20 Kartı
Aşağıdaki tabloda Zybo serisinin karşılaştırma tablosunu bulabilirsiniz.
ZYBO
ZYBO Z7-10
ZYBO Z7-20
Zynq Özellikleri
Zynq Part Numarası
XC7Z010-1CLG400C
XC7Z020-1CLG400C
İşlemci
650 MHz çift çekirdek Cortex-A9
667 MHz çift çekirdek Cortex-A9
Programlama Seçenekleri
JTAG, Quad-SPI Flash, microSD
1 MSPS On-chip ADC
Var
Look-up Tables (LUTs)
17,600
53,200
Flip-Flops
35,200
106,400
Block RAM
270 KB
630 KB
Clock Yönetim Bloğu
2
4
Hafıza
DDR
512 MB DDR3 with 32-bit bus @ 1050 MHz
1 GB DDR3L with 32-bit bus @ 1066 MHz
Quad SPI Flash
16 MB
mikroSD Soketi
Var
Güç
Giriş Seçenekleri
USB ya da 5V harici güç kaynağı
Fan konektörü
Yok
Var
USB
&
Ethernet
Gigabit Ethernet
Var
USB-JTAG devresi
Var
USB-UART dönüştürücü
Var
USB 2.0 OTG
Host ve Slave
Ses ve Video
Audio Codec
SSM2603
VGA çıkış
Var
Yok
Bidirectional HDMI
Var
Yok
HDMI çıkış
Yok
Var
HDMI giriş
Yok
Var
Pcam MIPI CSI-2 Kamera Portu
Yok
Var
GPIO Aygıtlar
Butonlar
6
Anahtarlar
4
LED’ler
5
RGB LED’ler
0
1
2
Ekstra Konektörler
Pmod Konektörleri
6
5
6
Ebatlar
En
88 mm
Boy
122 mm
Zybo Z7-20 ARM&FPGA SoC Teknik Özellikleri: ZYNQ İşlemci:
667 MHz çift çekirdekli Cortex-A9 işlemci
8 DMA kanallı DDR3L bellek kontrolcüsü ve 4 yüksek performanslı AXI3 Slave portu
Yüksek bant genişlikli çevre birimleri: 1G Ethernet, USB 2.0, SDIO
Düşük bant genişlikli çevre birimleri: SPI, UART, CAN, I2C
JTAG, Quad-SPI flaş, ve mikro SD kart üzerinden programlanabilir
