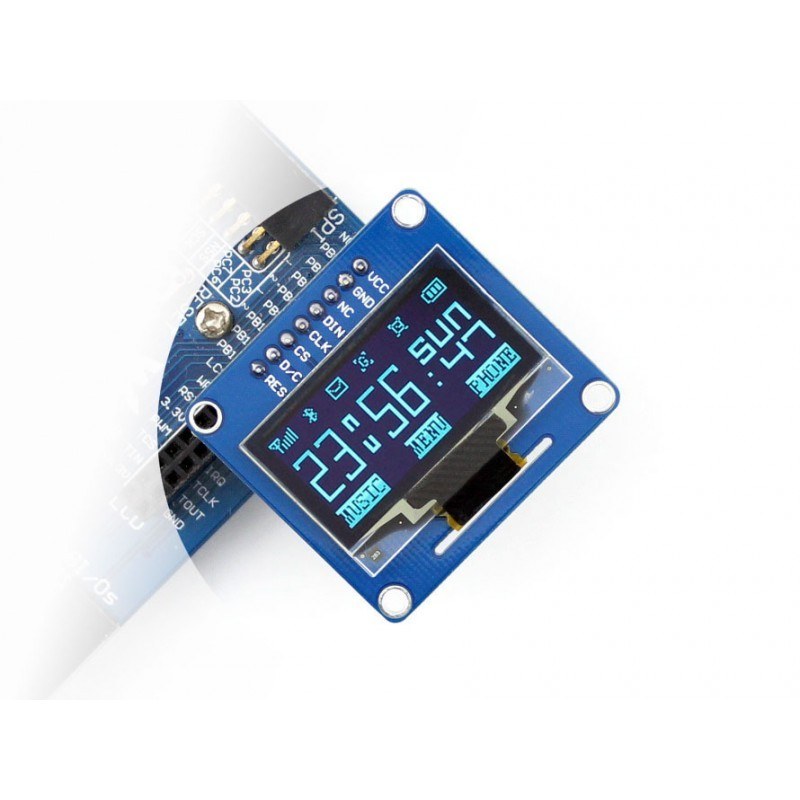

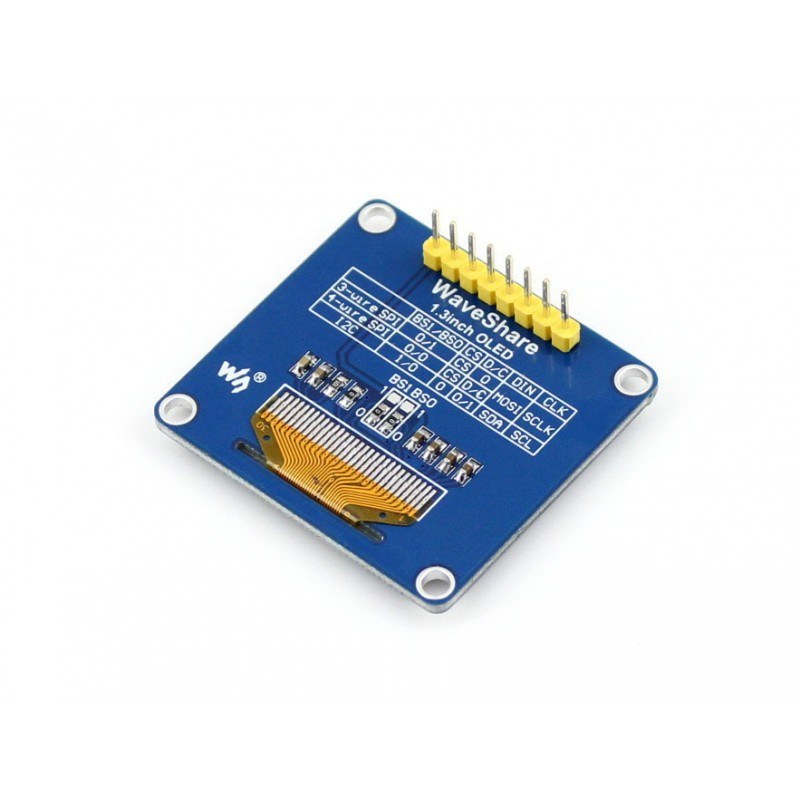

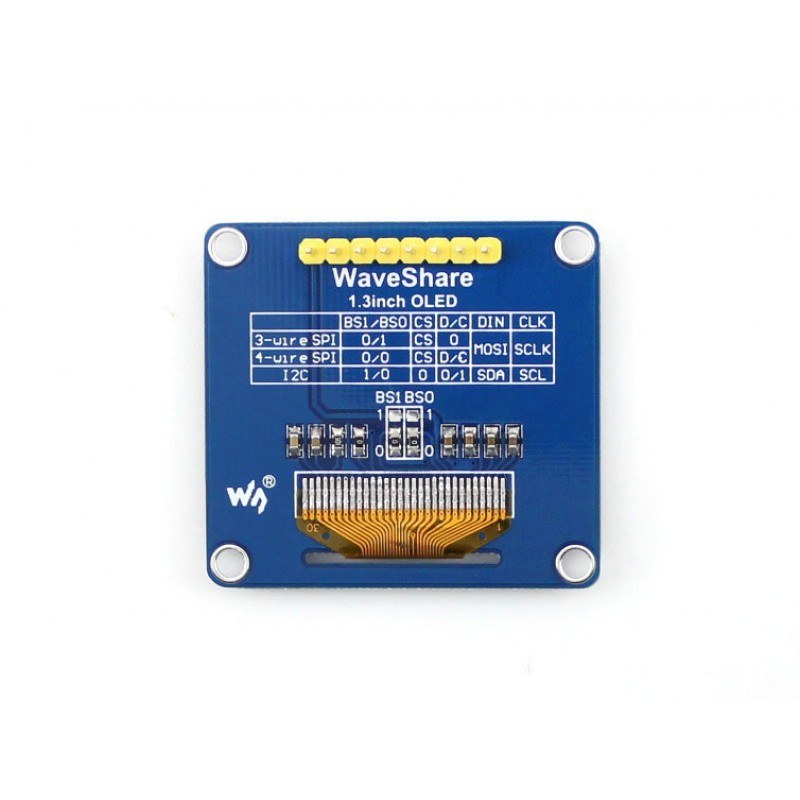

1.3" büyüklüğünde OLED ekran modülüdür. OLED teknoloji kullanması sayesinde arka ışığa gerek duymadan yüksek kontrastlı görüntüler elde edebilirsiniz. SPI/I2C haberleşme arayüzüne sahiptir.
WaveShare 1.3 inç OLED Ekran Teknik Özellikleri:

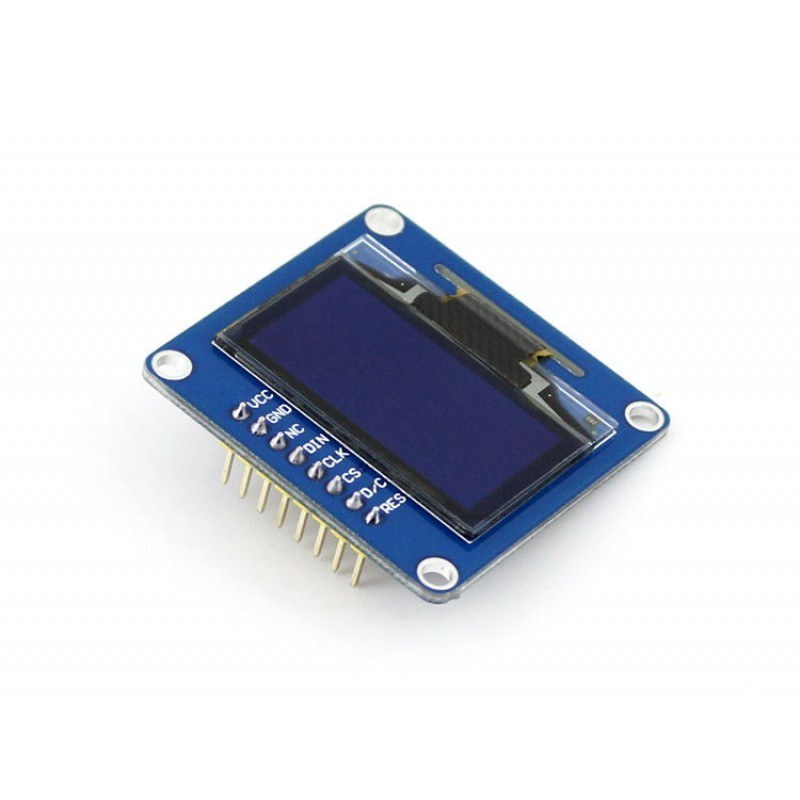

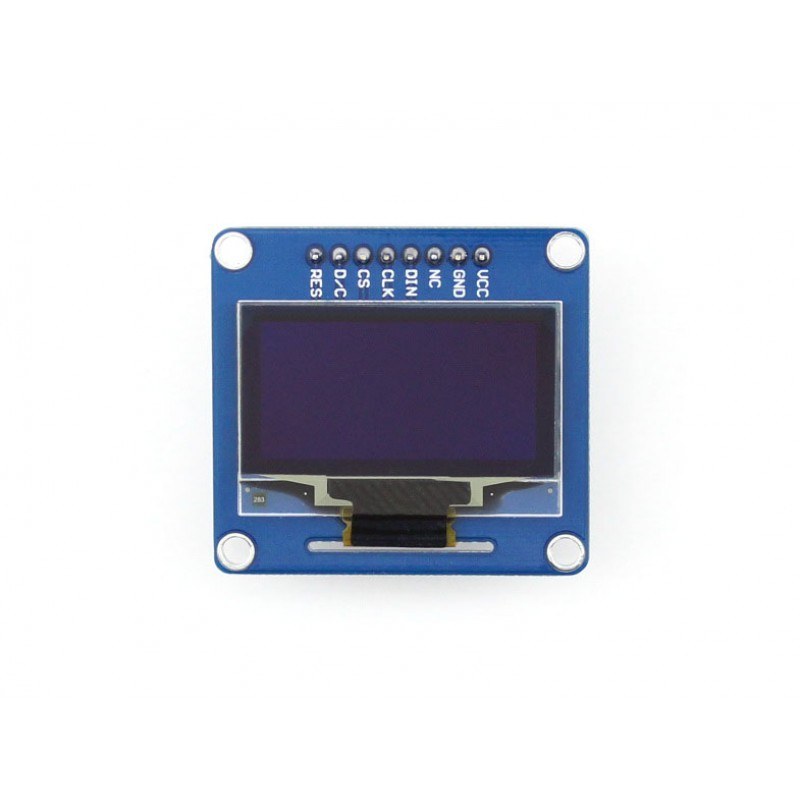

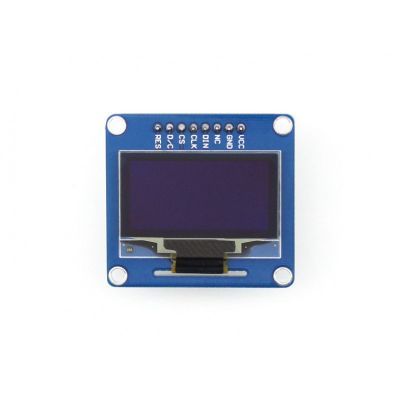

Bağlantı pinleri:
| PIN NO. | SYMBOL | DESCRIPTION |
|---|---|---|
| 1 | VCC | Power positive (3.3~5V power input) |
| 2 | GND | Ground |
| 3 | NC | NC |
| 4 | DIN | Data input |
| 5 | CLK | Clock signal input |
| 6 | CS | Chip selection, low active |
| 7 | D/C | Command signal, low level for command, high level for data |
| 8 | RES | Reset signal, low active |
