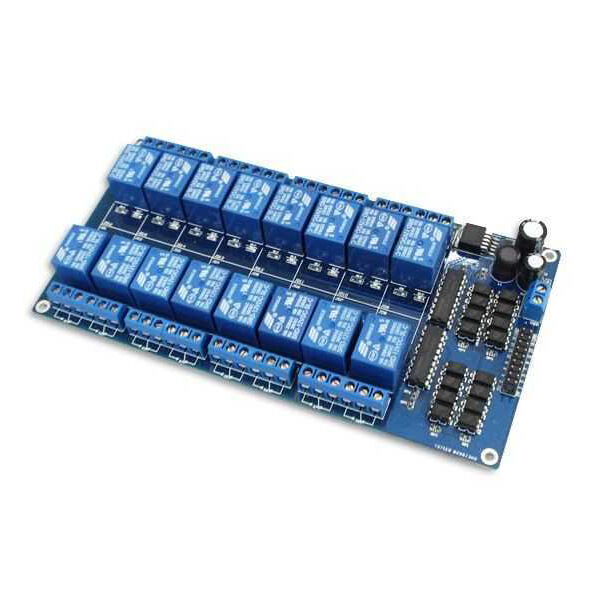

16 kanal role kontrol kartı, 12V ile kontakların kontrol edilebildiği, çeşitli geliştirme kartları ile kontrol edilebilir yapıdadır. Kart üzerindeki röleler 12V ile anahtarlanmaktadır ve kartın besleme gerilimi 12V'tur. Kart üzerinde 5V'luk voltaj regülatörü bulunmaktadır ve kontrol pinleri kısmından 5V'luk çıkış alınabilinmektedir. Bu sayede çeşitli mikrodenetleyici ve sistemler röle kartı üzerinden beslenenebilinmektedir.
Kart üzerindeki 5V pini çıkış olup, buradan giriş uygulanmaması gerekmektedir. Karta zarar verebilir.
Mikrodenetleyeciden tetik sinyali sırasında 20mA'lik bir akım çekmektedir. Çeşitli hobi, endüstriyel ve robotik projelerde sıklıkla kullanılır.
30VDC veya 220VAC gerilimde 10A'e kadar akımı anahtarlayabilmektedir. Her bir role için kontrol ledleri bulunmaktadır.
Röleler lojik 0(0V) ile tetiklenir.
Röleler için NC,NO ve COM bacakları dışarı alınmıştır. Böylece tetikleme durumunda kısa devre veya tetikleme durumunda açık devre olması istenilen durumlarda kullanılabilir.
Özellikleri:
Dokümanlar:
