Nextion, HMI GUI proje geliştirme için yerleşik işlemci ve dokunmatik bellek ekranı ile Nextion Editor yazılımını birleştiren bir İnsan Makine Arayüzü (HMI) çözümüdür. NEXTION Editor yazılımını kullanarak, bileşenleri (grafik, metin, düğme, kaydırıcı vb.) sürükleyip bırakarak ve bileşenlerin ekran tarafında nasıl etkileşime gireceğini kodlamak için ASCII metin tabanlı yönergelerle HMI GUI'yi hızla geliştirebilme imkanı sunmaktadır. Nextion HMI ekranı, çevresel MCU'nun işlem yapabileceği olay bildirimleri sağlamak için TTL Seri (5V, TX, RX, GND) aracılığıyla çevresel MCU'ya bağlanır, çevresel MCU, basit ASCII metin tabanlı talimatları kullanarak ilerlemeyi ve durumu Nextion ekranına kolayca güncelleyebilir . Intelligent Serisi ürünleri, Basic Series ve Enhanced Series ile karşılaştırıldığında MCU, Flash depolama ve SRAM açısından daha güçlü donanıma sahiptir. Daha fazla ve yeni ses, video ve animasyon oynatma işlevleri, kullanıcının proje HMI etkileşimini zenginleştirir. Intelligent Serisi, şeffaf bileşenler, sayfa yükleme efekti, bileşen Taşı ve Sürükle vb. gibi gelişmiş yazılım özelliklerini ve işlevlerini destekler.

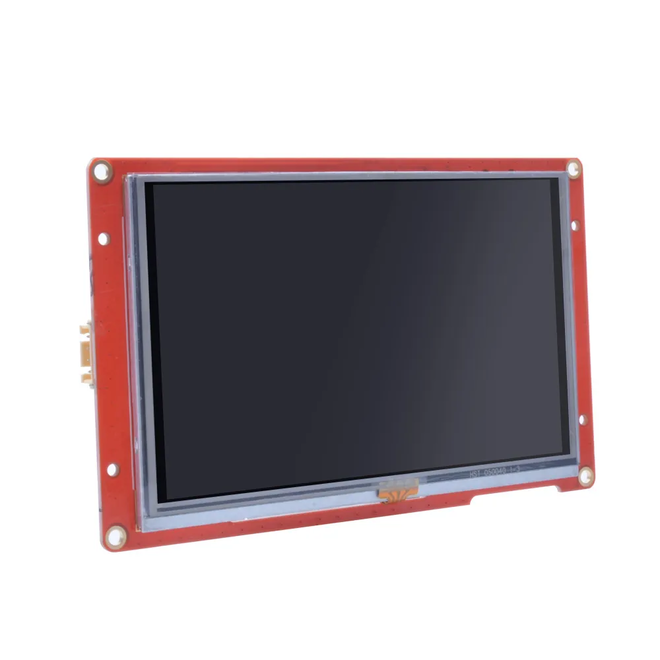

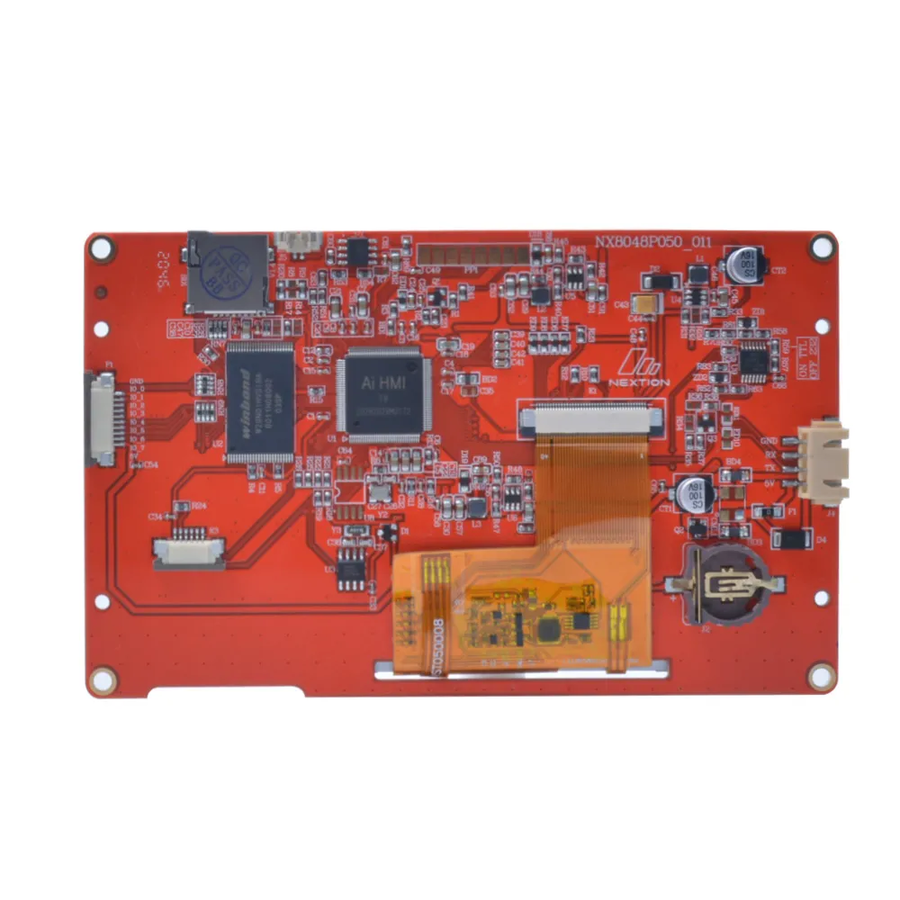

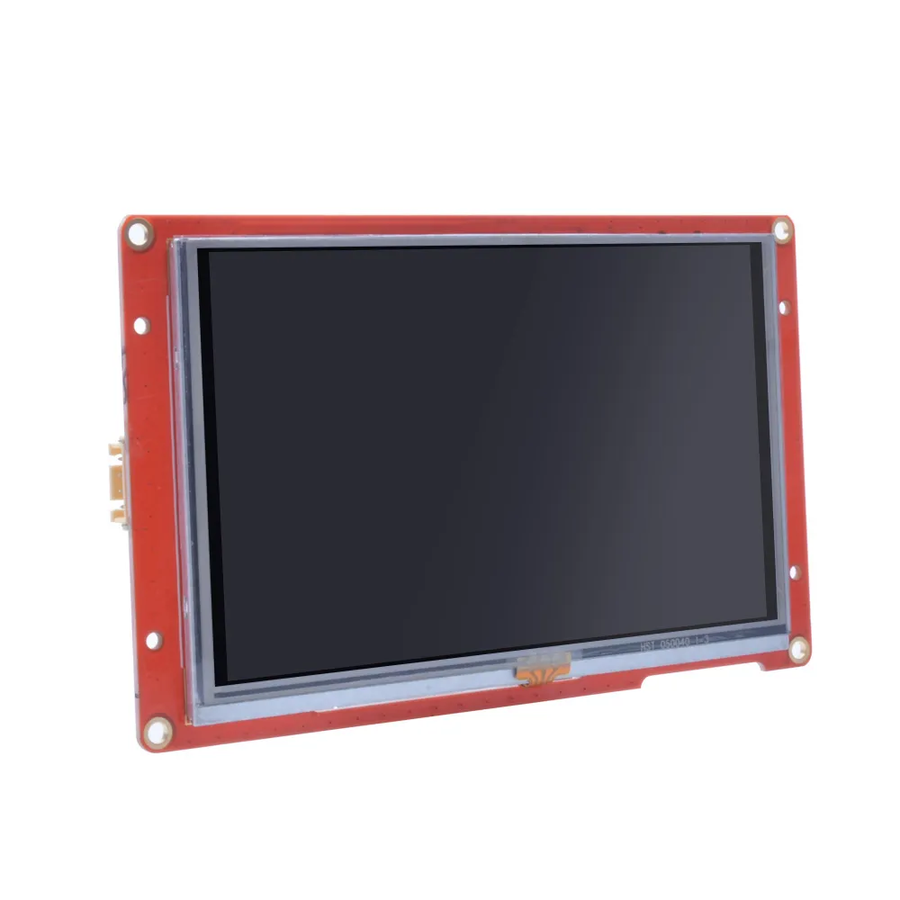

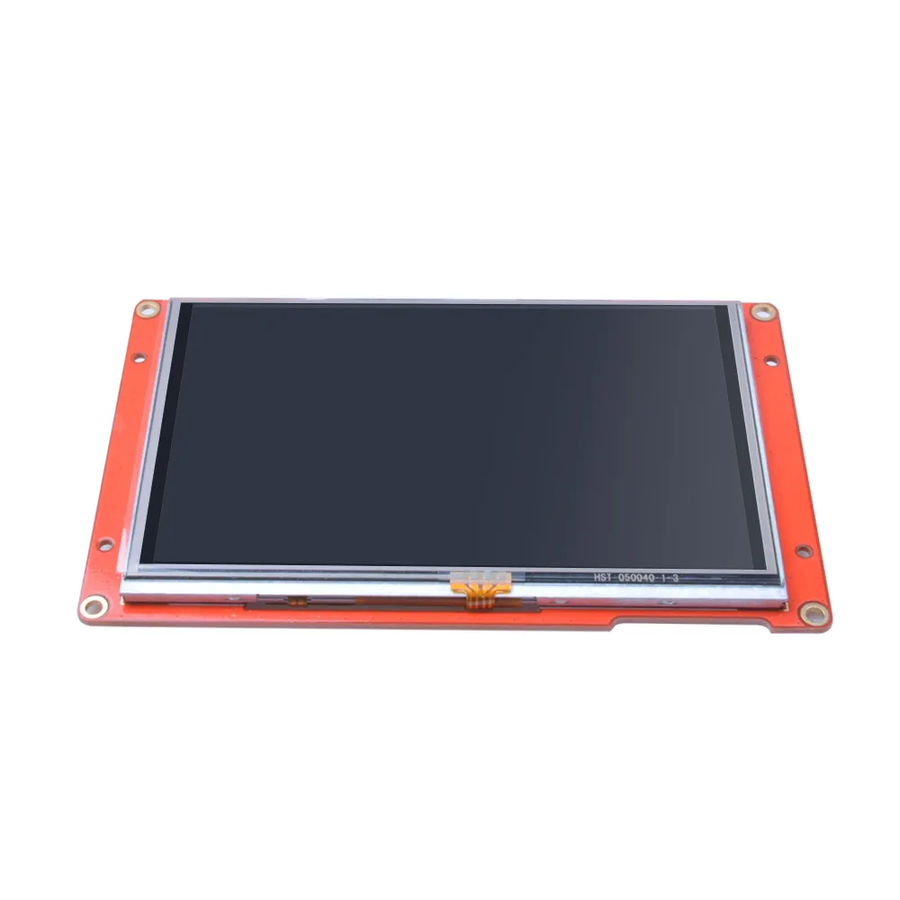

NX8048P050-011C - Nextion 5.0 inç Intelligent Teknik Özellikleri:
MCU: 200MHz
RAM: 512KB
Flash: 128MB
EEPROM: 1024 Byte
Çözünürlük: 800×480 Piksel (Ayrıca 480×800 olarak da ayarlanabilir.)
Giriş Gerilimi: Min: 4.65, Max: 6.5V, Normal: 5.0V
Giriş Akımı: Normal Modu: 220mA, Derin Uyku Modu: 170A
Seri Port Baud Hızı: 9600bps
Seri Bağlantı Noktası Modu: TTL
Seri Bağlantı Noktası: 4Pin_2.54mm
Genişletilmiş IO: 8 Dijital genişletilmiş GPIO,IO0-IO7 giriş, çıkış ve bileşen bağlama olayını destekler, IO6-IO7 desteği PWM pinidir.
SD Kart Soketi: Var (FAT32 formatı), maksimum 32G Micro SD Kart desteği sağlamaktadır.
