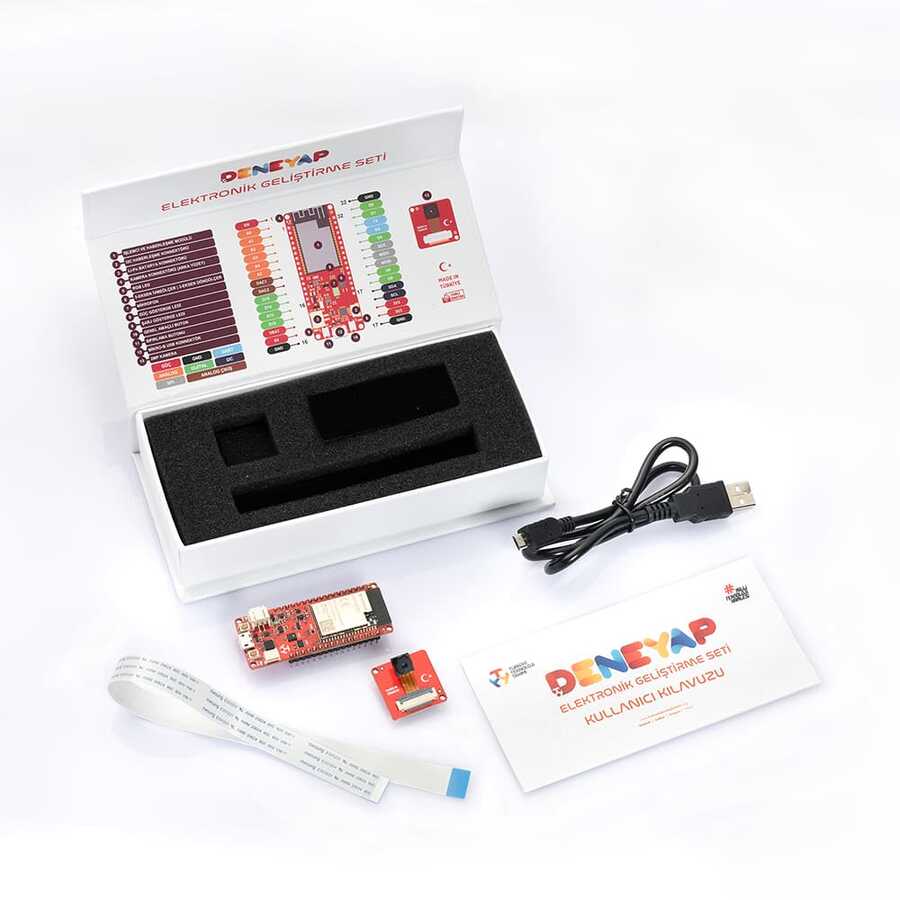

Deneyap Elektronik Geliştirme Seti

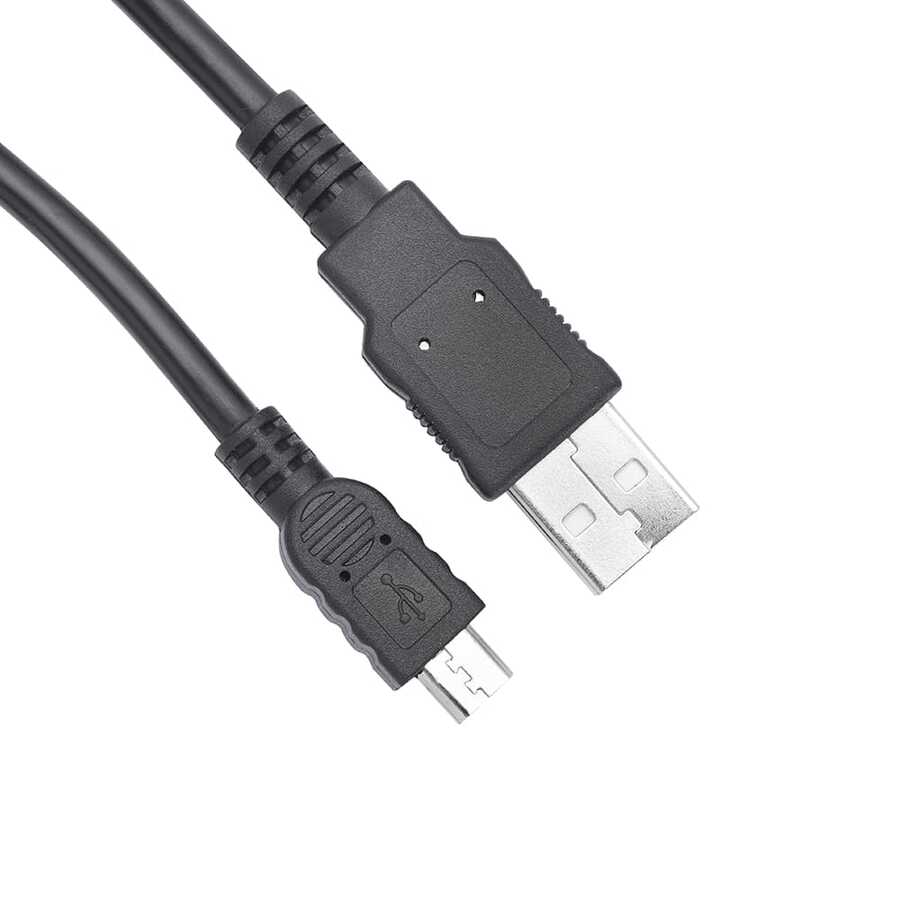

Deneyap Kart, Deneyap Kamera, USB kablo ve Deneyap Kamera bağlantı kablosu tek bir kutuda sizin için hazır. Deneyap Elektronik Geliştirme Seti ile hayal gücünüzün sınırlarını zorlayın !

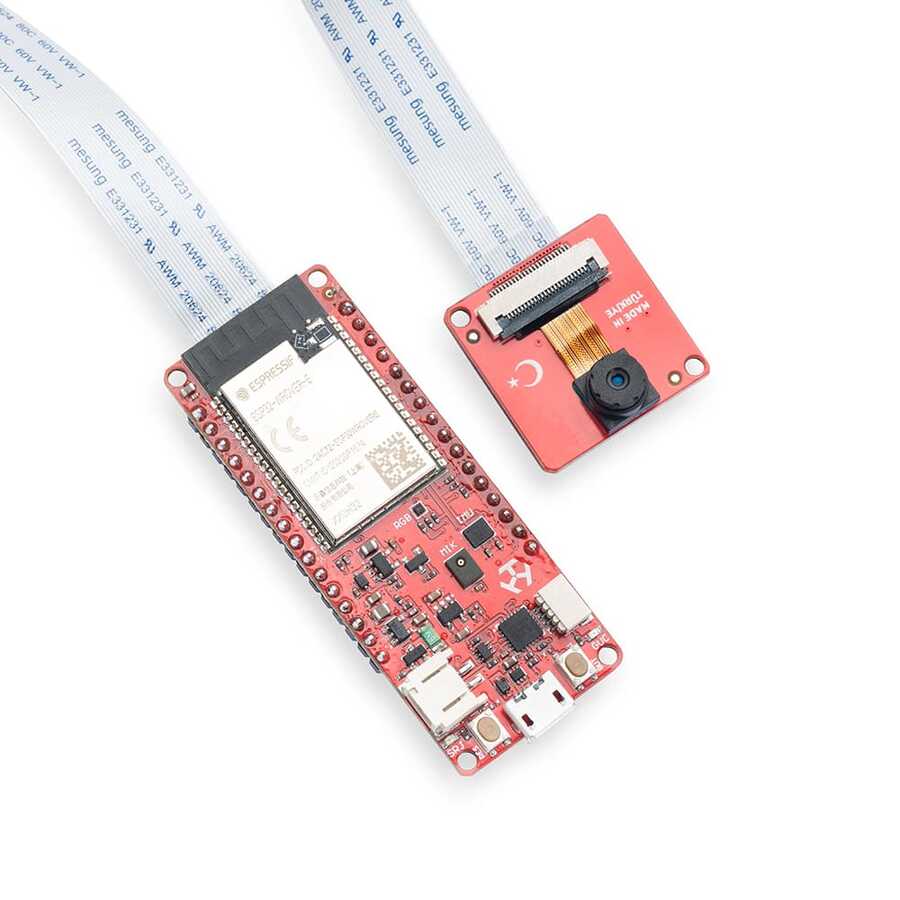

Deneyap Kart:
- Deneyap ailesinin çok yönlü ve güçlü elektronik geliştirme kartı, orjinal ESP32-WROVER-E modülü kullanılarak geliştirilmiştir.
- Güçlü çift çekirdek Tensilica Xtensa LX6 mikroişlemcisi ile makine öğrenmesi ve yapay zeka tabanlı projelere Tensorflow Lite ile başlayabilirsiniz.
- Dahili Wi-Fi ve Bluetooth haberleşme özellikleri sayesinde, nesnelerin interneti ve bulut tabanlı projeler hazırlamanızda sizlere imkan sağlayacaktır.
- Wi-Fi haberleşme özelliğini kullanarak sisteminiz ile bulut tabanlı uygulamanız arasında veri alışverişi gerçekleştirebilirsiniz. Deneyap Kart’ı sunucu olarak kullanarak kapalı çevrim bir kablosuz haberleşme ağı kurabilirsiniz.
- Çift mod (Dual) Bluetooth özelliği ile hem BLE hem de Bluetooth EDR altyapısına sahip cihazlarla veri alışverişi gerçekleştirebilirsiniz. Deneyap Kart; akıllı ev, akıllı tarım, akıllı taşıtlar, mobil sağlık vb. alanlarda uygulamalar gerçekleştirebileceğiniz nesnelerin interneti projelerinde size büyük kolaylık sunmaktadır.Deneyap Kart’ta dahili olarak yüksek hassasiyetli LSM6DSM algılayıcısı vardır. Bu algılayıcı ile 3-eksen ivme ve 3-eksen dönü ölçümü yapabilir ve sisteminizin sıcaklığını takip edebilirsiniz.
- Deneyap Kart, MEMS teknolojisine sahip dahili MP34DT05 mikrofonu ile sadece çevredeki seslerin şiddetini algılamayla kalmaz; konuşma ve ses tanımlama uygulamaları yapmanıza imkan tanır..
- UART, I2C, SPI, I2S, Ethernet, SDIO, Kapasitif Algılayıcı gibi zengin bir bağlantı arayüzüne sahiptir. Ayrıca size esneklik sağlamak amacıyla, bu bağlantı arayüzlerinden bir kısmı ihtiyacınıza göre istediğiniz herhangi bir pinden kullanılabilmektedir.
- Genel amaçlı olarak kullanılabilen 24 adet pine sahiptir. Bu pinlerden dijital giriş/çıkış olarak kullanılanlar aşırı akıma karşı PTC sigorta ile koruma altına alınmıştır.
- Sisteminize güvenilir bir şekilde güç vermenize yardımcı olmak için özel bir Li-Po bağlantı konnektörü bulunmaktadır. Dahası bu bağlantı konnektörünü kullanarak Li-Po bataryanızı şarj edebilirsiniz.
- Deneyap Kamera’yı doğrudan Deneyap Kart üzerindeki (FPC) konnektörüne bağlayabilirsiniz
- Ayrıca 2 adet buton ve 1 adet RGB LED dahili olarak bulunmaktadır.
- I2C haberleşme konnektörünü kullanarak kablo bağlantısı ve lehimleme yapmadan algılayıcı ve eyleyici birimlerden oluşan sisteminizi hızlı bir şekilde hayata geçirebilirsiniz.Deneyap Kart’tan kesintisiz olarak harici bağlantı sağlayacağınız çevre birimlerde kullanmak için 3.3V ve 5V gerilime sahip çıkış alabilirsiniz. Sisteminizi Li-Po batarya ile beslerken dahi 5V gerilime sahip güç çıkışı her zaman sizinle olacaktır.
- Deneyap Kart, devre tahtası (breadboard) ile uyumlu bir tasarıma sahiptir. Hemen geliştirmeye başlamanız için pinleri sizin için lehimlendi.
- Deneyap Kart, Arduino IDE ile uyumludur. Yönergeleri kullanarak kodlamaya başlayabilirsiniz.
Deneyap Kart Teknik Özellikleri:
- 240 MHz Çift Çekirdek Tensilica LX6 Mikroişlemci
- 520 KB SRAM
- 128 KB ROM
- 8 MB PSRAM
- 4 MB SPI Flash
- 2.4 GHz Wi-Fi – 802.11b/g/n
- Bluetooth EDR ve BLE
- Dahili PCB Anten
- LSM6DSM ile 3-Eksen Dönüölçer ve 3-Eksen İvmeölçer
- MP34DT05 MEMS Mikrofon
- RGB LED (Pinler: RX, TX, SDA)
- Genel Amaçlı Buton (Pin: GPKEY)
- Li-Po Batarya Şarjı
- Li-Po Batarya Konnektörü
- USB Mikro-B
- I2C Haberleşme Konnektörü
- 24 x Dijital Giriş/Çıkış Pini
- 16 x Analog Giriş Pini (12-bit ADC)
- Tüm Dijital Giriş/Çıkış Pinleri; UART, SPI, I2C Haberleşme Arayüzlerini ve Harici Kesmeyi Destekler
- Tüm Dijital Çıkış Pinleri PWM’i Destekler
- 3.3V Çalışma Gerilimi
- 3.3V ve 5V Çıkış Gerilimi
- 3.3 – 5.5V Giriş Gerilimi
- 63.50mm x 25.4mm x 15.70mm
Deneyap Kamera Teknik Özellikleri:
- Algılayıcı: Omnivision OV2640
- Çözünürlük: 2 Megapiksel
- Lens Tipi: Sabit Odaklı
- Fokuslama Aralığı: 60cm – Sonsuz
- Görüş Alanı (FoV): 66 derece
- Kızılötesi Filtre: Var
- Maksimum Görüntü Aktarım Hızı: 1600 × 1200 @15fps, SVGA @30fps, CIF @60fps
- Boyutlar: 25.4mm x 25.40mm x 9.40mm

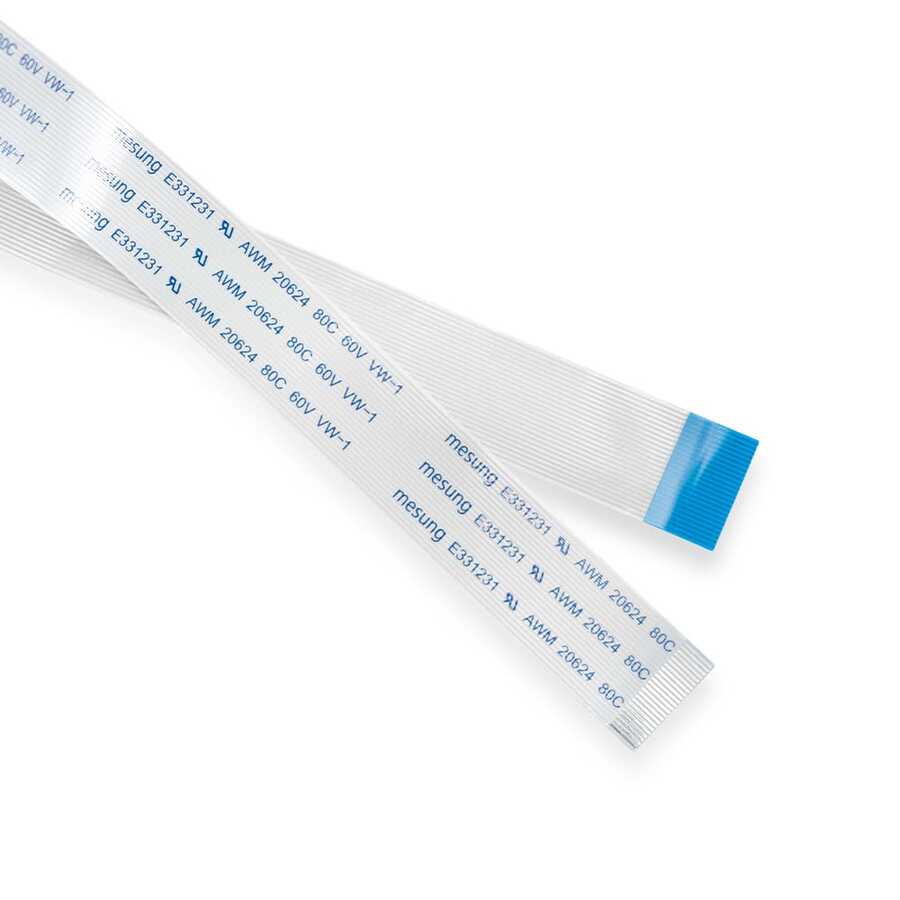

- Bağlantı: 24-pin Düz Esnek Kablo (FFC)
- Görüntü Sinyali İşleme Fonksiyonları: Otomatik Pozlama Kontrolü (AEC), Otomatik Beyaz Dengeleme (AWB), Otomatik Kazanç Kontrolü (AGC), Otomatik Bant Filtreleme (ABF), Otomatik Siyah Seviye Kalibrasyonu (ABLC)
- Resim Kalite Kontrol Özellikleri: Keskinlik, Gürültü Azaltma, Beyaz Piksel Önleme, Lens Düzeltme, 50/60Hz Parlaklık Algılama, Parazit Önleme, Kusur Azaltma, Gama, Renk Doygunluğu, Değişken Kare Hızı Kontrolü Özel Efektler
Deneyap Kamera:
- Deneyap Kamera 2-Megapiksel OV2640 algılayıcıya ve kızılötesi filtreli bir lense sahiptir.
- Deneyap Kart ile uyumludur ve 24-pin Düz Esnek Kablo (FFC) ile Deneyap Kart’a bağlayabilirsiniz.
- 1600 x 1200 piksel çözünürlükte 15 fps görüntü aktarım hızıyla video çekimi ve 1600 x 1200 piksel çözünürlükte fotoğraf çekimi yapabilirsiniz.
- Giriş seviyesindeki nesne tanımlama, yüz tanıma, görüntü sınıflandırma vb. yapay zeka uygulamalarında Deneyap Kamera’yı kullanabilirsiniz.
