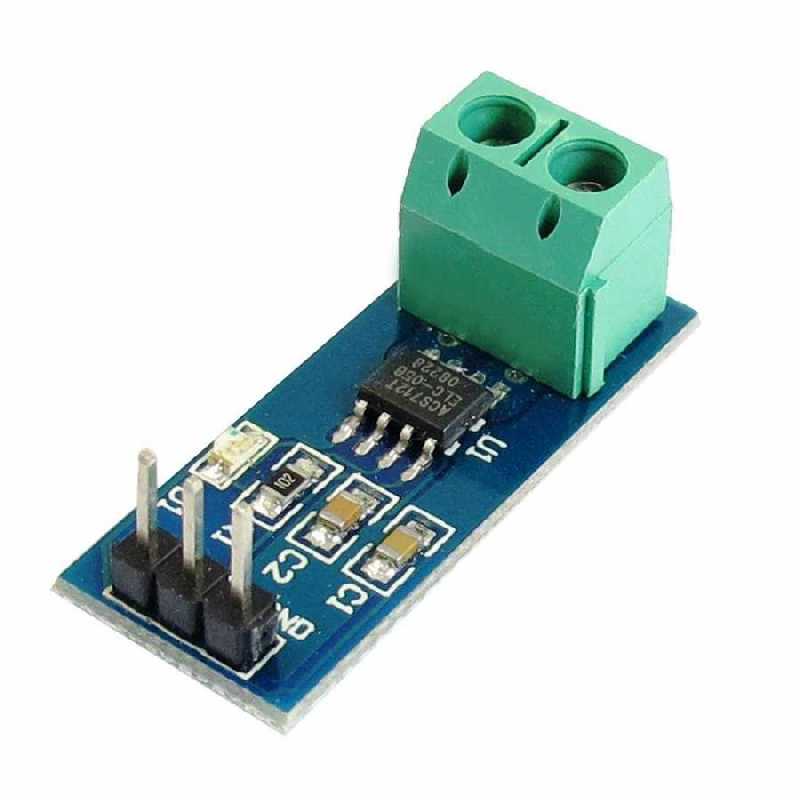

Bu kart Allegro'nun ±5A ACS712T ELC-5B manyetik etkiye bağlı lineer akım sensörüdür. Bu versiyon 5 ampere kadar iki yönlü akım girişine izin verir. Hata payı %5’nin altında olmak üzere, analog voltaj (185 mV/A) çıktısı verir.
-5'ten 5 A’e çift yönlü giriş akımı için tasarlanmıştır. (stabil sensör IC, aşırı akıma beş defaya kadar dayanabilir).
İletken yolda iç rezistansı tipik olarak 1.2 mΩ’dur.
Hall etkisi sensörü kullanmanın anlamı IC’nin akım hattını sensörün elektroniğinden elektriksel olarak izole edebilmesi (2.1 kV RMS’e kadar) ve böylece sensörün akım hattı üzerinde herhangi bir yere takılabilip elektriksel izolasyon gerektiren uygulamalarda kullanılabilmesidir.
Kart üzerindeki filtre olarak tanımlı pinler üzerine bir kapasitör ekleyerek 80 kHz bant genişliği isteğe bağlı olarak düşürülebilir.
Yüksek kesinlik ve güvenilirlik: tipik toplam çıkış hatası oda sıcaklığında ve fabrika ayarlarında 4%, çok stabil çıkış ofset voltajı, neredeyse sıfır manyetik histerezis.
IC sensör, aşırı akım durumuna beş sefere kadar dayanabilir.
Çalışma sıcaklık aralığı -40°C’den 85°C’ye kadardır.
