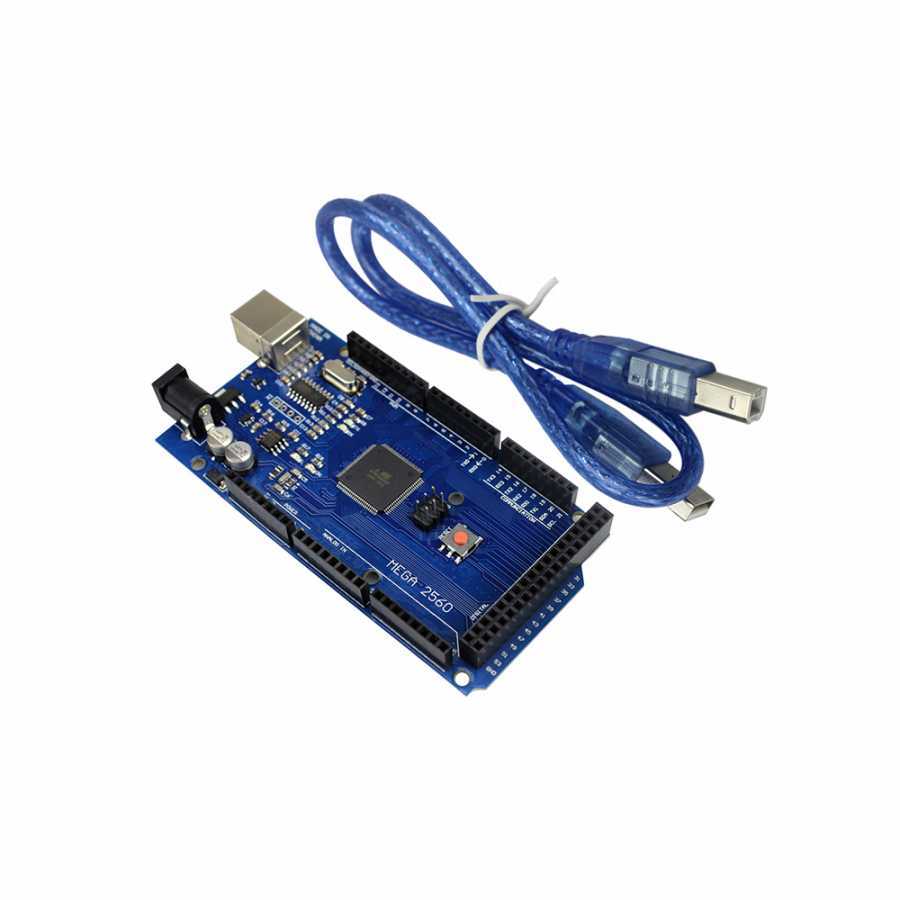

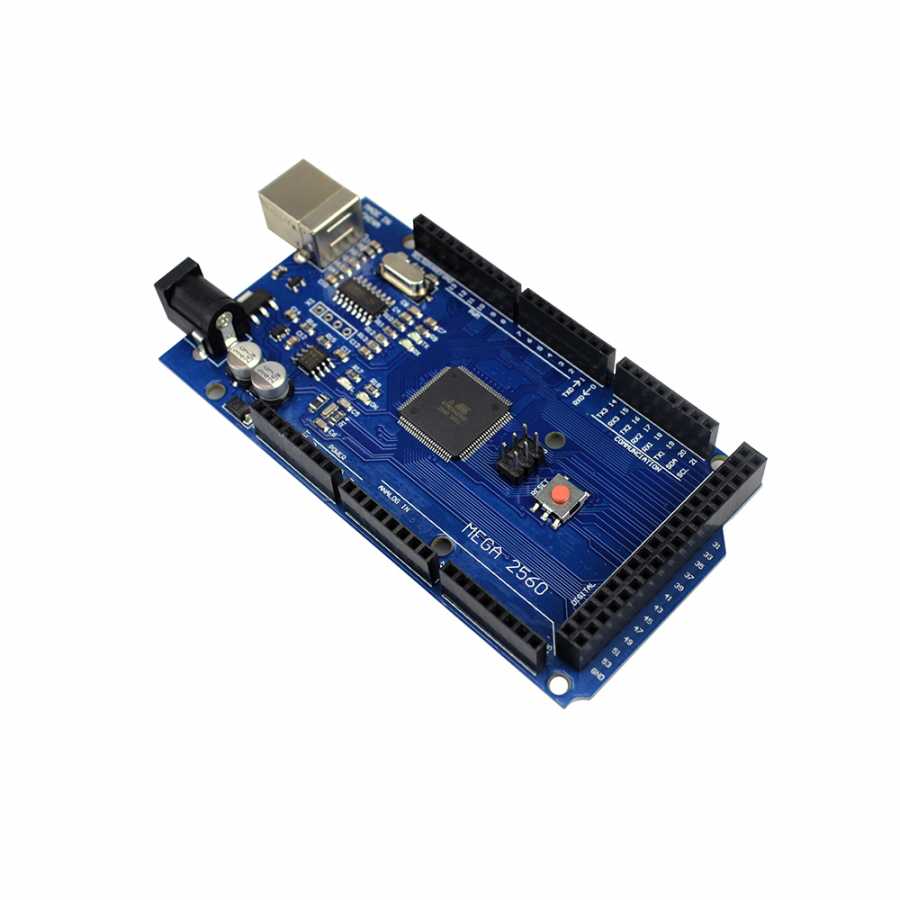

Arduino Mega 2560 R3, CH340 USB-Serial dönüştürücüsü ile donatılmış Arduino Mega'nın son versiyon klonudur. Orijinal Arduino Mega ile birkaç küçük farkı olsa da, Arduino Mega 2560 R3'ün kullanımı ve yazılımı bakımından hiçbir fark bulunmamaktadır. Bu nedenle, Arduino Mega 2560 R3'ü gönül rahatlığıyla ve oldukça ekonomik bir şekilde kullanabilirsiniz.
Arduino Mega Hakkında Detaylı Bilgi:
Arduino Mega, Processing/Wiring dilini kullanarak çevre elemanları ile temel giriş çıkış uygulamalarını gerçekleştiren açık kaynaklı bir fiziksel programlama platformudur. Arduino Mega ile bağımsız olarak interaktif uygulamalar gerçekleştirebilir ve Arduino Mega’yı bilgisayar ile Flash, Processing, MaxMSP, C Sharp gibi birçok yazılım üzerinden veya kendi yazdığınız yazılımlarla haberleştirebilirsiniz. Arduino Mega’nın açık kaynaklı arayüz yazılımını internet sitesinden Windows, Mac OS X ve Linux platformları için indirebilirsiniz.
Arduino Mega 2560 R3, Arduino Mega'nın en son çıkan modelidir. Bundan önceki modellerde bulunan tüm özellikleri desteklemektedir. Mega 2560 R3 modeliyle birlikte önceki versiyonlardaki 8U2 modeli yerine 16U2 modeli kullanılmıştır. Bu şekilde daha hızlı veri aktarımı daha az hafıza kullanılarak gerçekleştirilmiştir.
Linux ve Mac bilgisayarlarda Arduino'yu bilgisayara bağlamak için herhangi bir driver'a ihtiyaç yoktur. Windows bilgisayarlarda Arduino IDE yazılımı içinde gelen inf dosyasını bilgisayarınıza tanıtmanız yeterlidir. Bu şekilde Arduino'nuzu bilgisayarınıza klavye, mouse, joystik ve benzeri aksesuarlar gibi takıp kullanılabilir hale getirebilirsiniz.

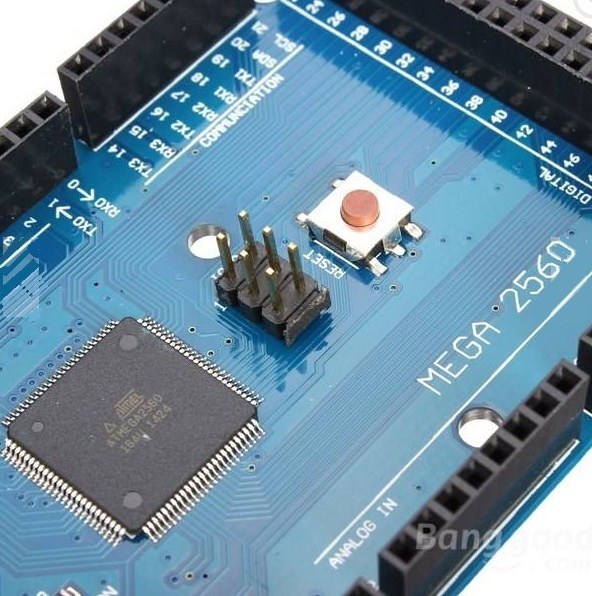

Arduino Mega 2560 R3, ekstradan SDA ve SCL pinlerine sahiptir. Bu pinler, kart yerleşiminde AREF pininin yanında bulunmaktadır. Ayrıca, kart üzerinde önceki versiyonlardan farklı olarak, reset pininin yanına iki yeni pin eklenmiştir: biri shield’lere kart üzerinden besleme sağlamak amacıyla IOREF pini, diğeri ise ileride kullanılmak üzere ayrılmış boş bağlantısız pindir. Arduino Mega 2560 R3, piyasada bulunan tüm shield’ler ile uyumlu olup, yeni pinleri ile bundan sonra üretilecek olan yeni shield’lere de uyumlu hale getirilmiştir.
Klon Arduino üzerinde orjinalinde olduğu gibi yine ATmega2560 işlemcisi bulunmaktadır. Kullanım olarak hiçbir farkı olmadığı için düşük fiyatlı bu ürün gönül rahatlığı ile tercih edilebilir. Üstelik diğer tüm ürünlerimizde olduğu gibi bu üründe de size çalışma garantisini gönül rahatlığı ile sunuyoruz. Şimdiye kadar bir problemle karşılaşmadık ancak ürünün ilk kullanımında çalışmazsa hemen iade/değişim sağlayabiliriz.

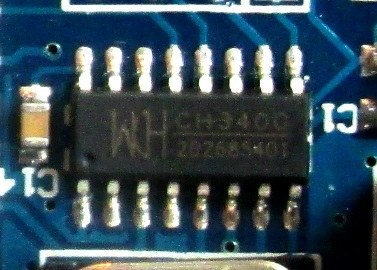

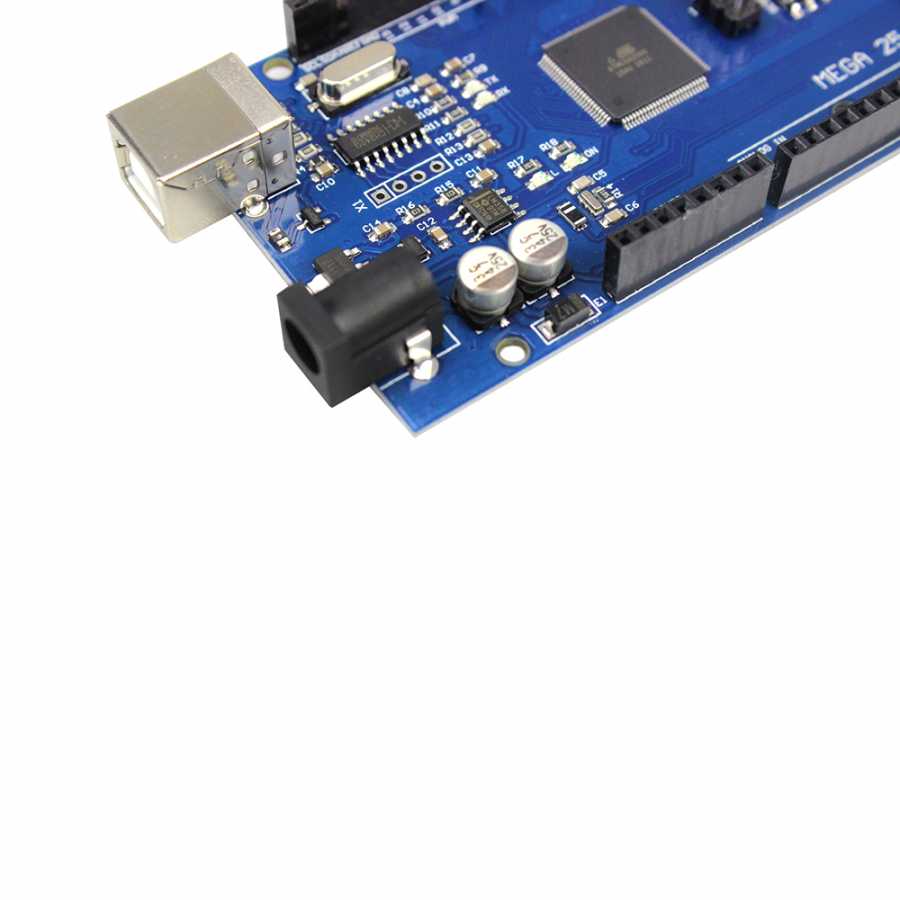

En yeni Arduino klonlarında, USB dönüştürücüler de standart MEGA'daki yerine USB CH340 Serial Dönüştürücüsü kullanılmıştır.

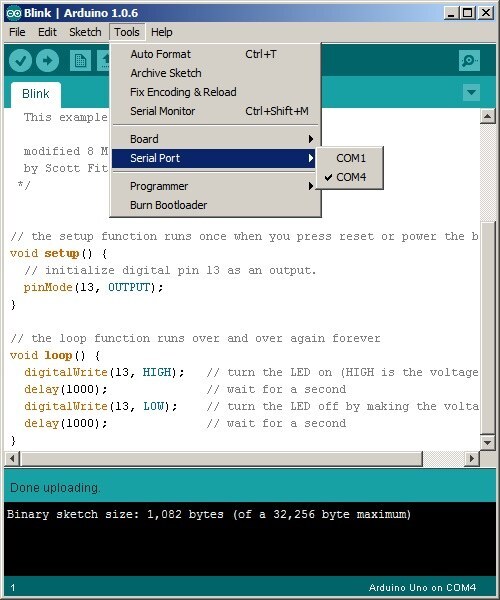

Tüm bu yaptıklarınızdan sonra kartınızı takın ve Arduino IDE Seri Port menüsünde yeni COM'u seçin. Artık kod yüklemek mümkün olacaktır.
Güç:
Arduino Mega gücünü usb üzerinden veya harici güç kaynağından alabilir. Harici güç kaynağı AC-DC adaptör olabileceği gibi batarya da olabilir. Adaptör kart üzerindeki 2.1mm merkez-pozitif güç soketinden bağlanabilir. Batarya kart üzerindeki GND ve Vin pinleri üzerinden bağlanabilir. Kartın çalışması için sürekli olarak usb'nin bağlı olması şart değildir. Kart sadece adaptör veya batarya ile çalıştırılabilir. Bu sayede kart bilgisayardan bağımsız olarak çalıştırılabilir. Harici güç kaynağı olarak 6-20V arası kullanılabilir. Ancak bu değerler limit değerleridir. Kart için önerilen harici besleme 7-12V arasıdır. Çünkü kart üzerinde bulunan regülatör 7V altındaki değerlerde stabil çalışmayabilir. 12V üstündeki değerlerde de aşırı ısınabilir. Mega kartının üzerindeki mikrodenetleyicinin çalışma gerilimi 5V'dur. Vin pini veya güç soketi üzerinden verilen 7-12V arası gerilim kart üzerinde bulunan voltaj regülatörü ile 5V'a düşürülerek karta dağılır.
Güç pinleri aşağıdaki gibidir:
VIN: Harici güç kaynağı kullanılırken 7-12V arası gerilim giriş pini.
5V: Bu pin regülatörden çıkan 5V çıkışı verir. Eğer kart sadece usb (5V) üzerinden çalışıyor ise usb üzerinden gelen 5V doğrudan bu pin üzerinden çıkış olarak verilir. Eğer karta güç Vin (7-12V) veya güç soketi (7-12V) üzerinden veriliyorsa regülatörden çıkan 5V doğrudan bu pin üzerinden çıkış olarak verilir.
3V3: Kart üzerinde bulunan 3.3V regülatörü çıkış pinidir. Maks. 50mA çıkış verebilir.
GND: Toprak pinleridir.
Giriş ve Çıkış:
Mega üzerindeki 54 adet dijital pinin hepsi giriş veya çıkış olarak kullanılabilir. 16 tane analog giriş pini de bulunmaktadır. Bu analog giriş pinleri de aynı şekilde dijital giriş ve çıkış olarak kullanılabilir. Yani kart üzerinde toplam 70 tane dijital giriş çıkış pini vardır. Bu pinlerin tamamının lojik seviyesi 5V'dur. Her pin maks. 40mA giriş ve çıkış akımı ile çalışır. Ek olarak, bazı pinlerin farklı özellikleri bulunmaktadır. Özel pinler aşağıda belirtildiği gibidir.
Seri Haberleşme, Serial: 0 (RX) ve 1 (TX), Serial1: 19 (RX) ve 18 (TX), Serial2: 17 (RX) ve 16 (TX), Serial3: 15 (RX) ve 14 (TX) : TTLSeri veri alıp (RX), vermek (TX) için kullanılır. Pin 0 ve 1 doğrudan kart üzerinde bulunan Atmega16u2 usb-seri dönüştürücüsüne bağlıdır. Yani bilgisayardan karta kod yüklerken veya bilgisayar-mega arasında karşılıklı haberleşme yapılırken de bu pinler kullanılır. O yüzden karta kod yüklerken veya haberleşme yapılırken hata olmaması için mecbur kalınmadıkça bu pinlerin kullanılmamasında fayda vardır.
Harici Kesme, 2 (interrupt 0), 3 (interrupt 1), 18 (interrupt 5), 19 (interrupt 4), 20 (interrupt 3), 21 (interrupt 2): Bu pinler yükselen kenar, düşen kenar veya değişiklik kesmesi pinleri olarak kullanılabilir. Ayrıntılı bilgi içinattachInterrupt()fonksiyon sayfasını inceleyebilirsiniz.
PWM, 2-13 ve 44-46: 8-bit çözünürülükte PWM çıkış pinleri olarak kullanılabilir.
SPI, 53 (SS), 51 (MOSI), 50 (MISO), 52 (SCK): Bu pinler SPI haberleşmesi için kullanılır.
LED, 13: Mega üzerinden 13. pine bağlı olan dahili bir led bulunmaktadır. Pin HIGH yapıldığında led yanacak, LOW yapıldığında led sönecektir.
Analog, A0-A15: Mega 16 tane 10-bit çözünürlüğünde analog giriş pinine sahiptir. Bu pinler dijital giriş ve çıkış için de kullanılabilir. Pinlerin ölçüm aralığı 0-5V'dur. AREF pini ve analogReference() foksiyonu kullanılarak alt limit yükseltilip, üst limit düşürülebilir.
I2C, 20 veya SDA pini ve 21 veya SCL pini: Bu pinler I2C haberleşmesi için kullanılır.
AREF: Analog giriş için referans pini.
Reset: Mikrodenetleyici resetlenmek istendiğinde bu pin LOW yapılır. Reset işlemi kart üzerinde bulunan Reset Butonu ile de yapılabilir.
Arduino mega ile Atmega2560 arasındaki pin haritalaması sayfayını inceleyebilirsiniz.
Haberleşme:
Arduino Mega'nın bilgisayarla, başka bir arduino veya mikrodenetleyici ile haberleşmesi için birkaç farklı seçenek vardır. Atmega2560, 4 tane donanımsal UART TTL (5V) seri haberleşme imkanı sunar. Kart üzerinde bulunan Atmega16u2 usb-seri dönüştürücüde bilgisayarda sanal bir com port açarak Atmega2560 ile bilgisayar arasında bir köprü kurar. Arduino bilgisayar programı içerisinde barındırdığı seri monitör ile arduino ile bilgisayar arasında text temelli bilgilerin gönderilip alınmasını sağlar. Usb-seri dönüştürücü ile bilgisayar arasında usb üzerinden haberleşme olduğu zaman kart üzerinde bulunan RX ve TX ledleri yanacaktır.
Mega üzerinde donanımsal olarak 4 adet seri port bulunmaktadır. Ancak SoftwareSerial kütüphanesi ile bu sayı yazılımsal olarak arttırılabilir.
Atmega2560 aynı şekilde I2C ve SPI portlarıda sağlamaktadır. Arduino bilgisayar programı ile gelen Wire kütüphanesi I2C kullanımını,SPI kütüphanesi de SPI haberleşmesini sağlamak için kullanılır.
Programlama:
Arduino Mega kartıArduino bilgisayar programı (Arduino IDE) ile programlanır. Programda Tools > Board sekmesi altında Arduino Mega'yı seçip programlamaya başlayabilirsiniz. Ayrıntılı bilgi için referans ve temel fonksiyonlar sayfasını inceleyebilirsiniz. Arduino Mega üzerindeki Atmega2560 üzerine bootloader denilen özel bir yazılım yüklü gelir. Bu sayede kartı programlarken ekstra bir programlayıcı kullanmanıza gerek yoktur.Haberleşme orjinal STK500 protokolü ile sağlanır.
Bootloader yazılımı bypass edilerek kart doğrudan mikrodenetleyicinin ICSP header'i üzerinden ISP programlayıcı ile programlanabilir (Referans).
Bootloader yazılımı gibi Atmega16u2 içerisindeki kaynak yazılımda açık kaynaklıdır. Bu yazılıma da DFU bootloader adı verilir. Atmel's FLIP software (Windows) veya DFU programmer(Mac OS X and Linux) kullanılarak bu yazılım yeniden yüklenebilir. Veya Atmega2560'da olduğu gibi 16u2'de ISP programlayıcı ile programlanabilir. Gerek Atmega2560 gerekse 16u2 içerisindeki yazılımlar her zaman en güncel hali ile gönderilir. O yüzden mecbur kalmadıkça bu yazılımları değiştirmenize gerek yoktur.
USB Aşırı Akım Koruması:
Arduino Mega üzerinde bulunan resetlenebilir sigorta bilgisayarın usb portunu kısa devrelerden veya aşırı akım tüketimi durumlarından korumaktadır. Kart bilgisayar usb portu üzerinden 500mA'den fazla akım çektiğinde kart otomatik olarak usb'den aldığı gücü koruma amacıyla kesmektedir. Fazla akım durumu veya kısa devre ortadan kaldırıldığında sigorta normal konuma döner ve tekrar bağlantı kurulur.
