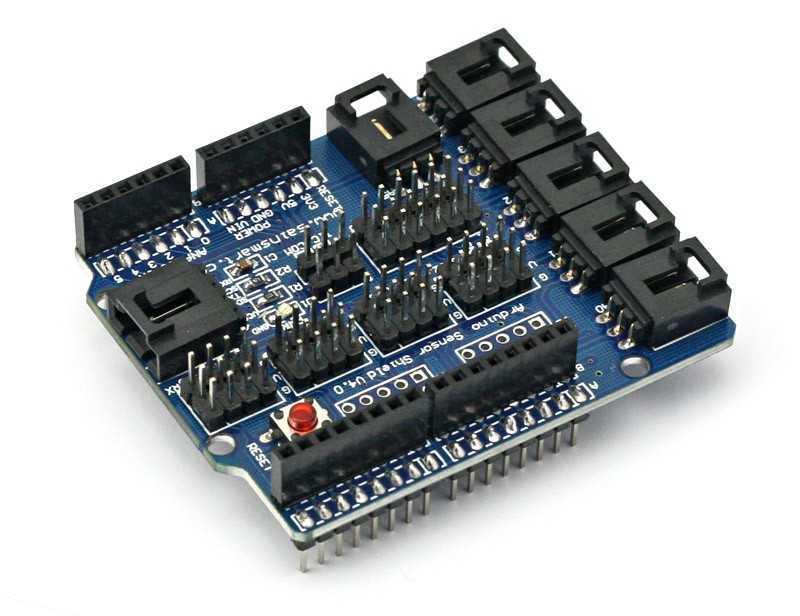

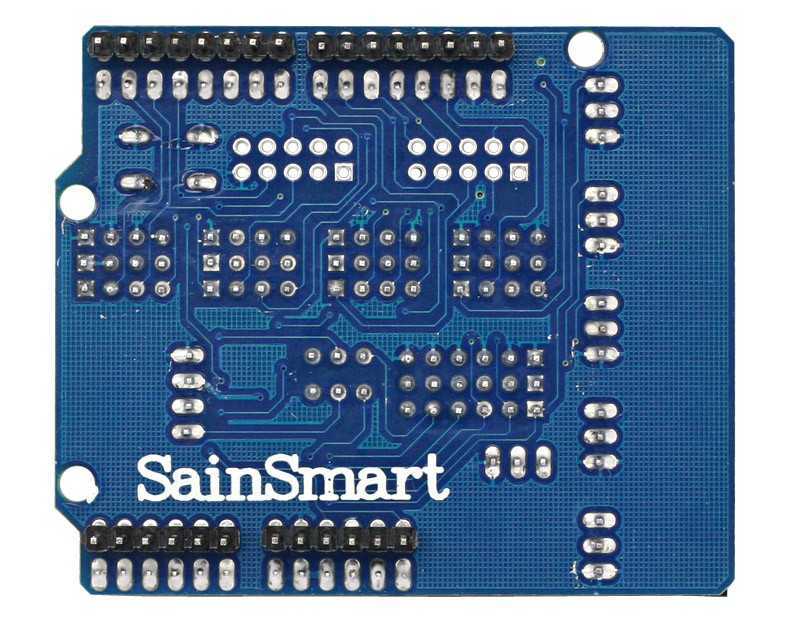

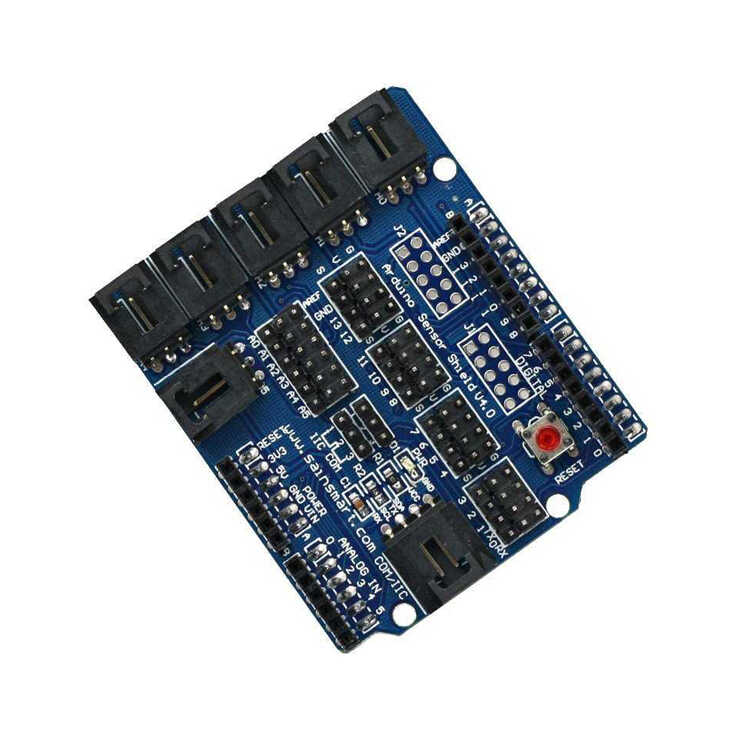

Arduino Uno Sensör Shield

Arduino Uno Sensör Shield, Arduino kartları ile beraber kullanabileceğiniz, kart üzerine birçok giriş çıkış birimini takabilmeniz için tasarlanmış oldukça kullanışlı bir üründür. Arduino UNO R3 modeli için tasarlanmıştır ve benzer pin yapısına sahip olan Leonardo veya farklı kartlarla beraber de kullanılabilir.

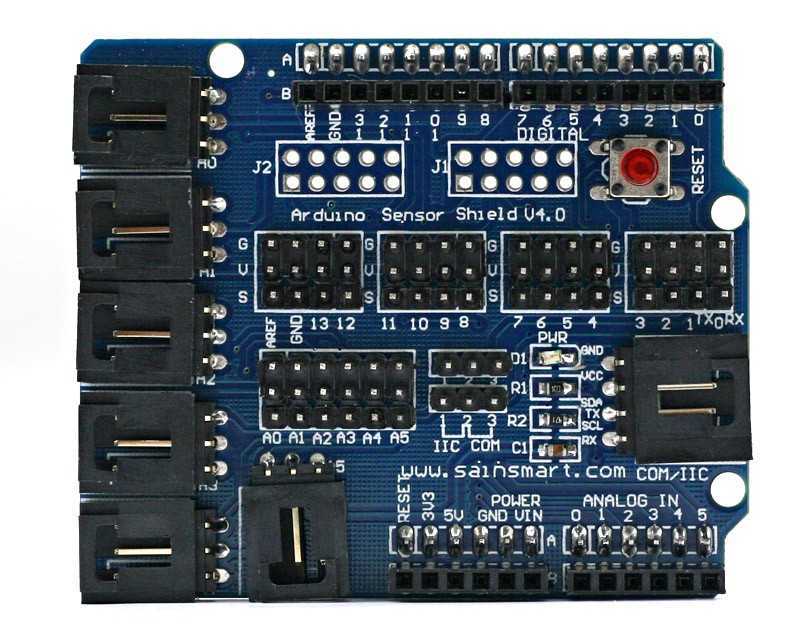

Kart üzerinde Arduino'nun tüm giriş çıkış pinleri DATA, VCC ve GND sırası ile 3-pin haline getirilerek kart üzerine dağıtılmıştır. Bu sayede her türlü sensör, servo, röle vs. karta rahatça takılarak kullanılabilir.

Bunun yanında UART, I2C portları rahat kullanım için kart üzerinde ayrı bölüme alınmıştır. "Communication Port" konektörü kart üzerinde bulunan jumper'lar kullanılarak I2C veya UART olarak ayarlanabilir.

Arduino Uno Sensör Shield, Arduino uno ile tam uyumludur. Leonardo ve mega modelleri ile de kullanılabilir. Ancak bu modellerdeki I2C ve SPI portu farklı pinler üzerinde olduğu için sadece bu portlar kullanılamaz.

Header ve konektörlerin tümü lehimli olarak gönderilmektedir.

• Arduino Uno
• Arduino Shieldları
• Sensör Modülleri

• Çalışma Voltajı: 5V
• Önerilen Giriş Voltajı: 7-12V
• Giriş Voltajı Limitler: 6-20V
• Dijital ve Analog portların hepsi Vcc-Gnd-Pin üçlüsü şeklinde tasarlanmıştır.
• I2C yada UART olarak seçilebilen iletişim portu
• Arduino Mega ve Leonardo Kartları ile uyumluluk.

• Port Bağlantı Şeması
